| 製品名: | 10 16 22 メートル省スペースモノポール管状亜鉛メッキ屋外 5 グラム 4 グラム電子レンジコンパクト通信マスト | 証明: | ISO9001:2008 COC |
|---|---|---|---|
| 亜鉛めっき規格: | ASTM A123/ISO 1461 | 身長: | 9-40m |
| 一生: | 30年以上 | 溶接: | AWSD1.1 |
| 供給手段: | 製造者 | 表面処理: | 亜鉛メッキ/スプレー |
| ポール構造: | 複数顔 | 風速: | ≥60M/秒 |
| OEM: | わかりました | 雷保護: | 接地キットと雷棒 |
| 仕上げる: | 溶融亜鉛メッキ | 設置タイプ: | 地上設置型 |
| 色: | ユーザー定義 | ||
| ハイライト: | 亜鉛メッキモノポール通信マスト,空間節約 5G モノポールの塔,コンパクトな屋外マイクロ波マスト |
||
JIAYAO CO.,LTD
製品説明
1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: Jaoyao または OEM ; モデル番号: 通信タワー
表面処理: 熱間亜鉛メッキまたは塗装。
2.梱包と配送:
梱包詳細: 通信タワーは、クライアントの要件に応じて亜鉛メッキストラップで束ねられます。
配送: 天津港から支払い後20日以内に発送
タワー部材: 1つの鋼鉄タワーはいくつかの束に分けられます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
| 設計 | ||
| 1.設計コード | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 構造鋼 | ||
| 2.グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3.設計風速 | 最大250 km/h | |
| 4.許容たわみ | 0.5 ~1.0 度 @ 運用速度 | |
| 5.引張強度 (Mpa) | 360~510 | 470~630 |
| 6.降伏強度 (t≤16mm) (Mpa) | 355 | 235 |
| 7.伸び (%) | 20 | 24 |
| 8.衝撃強度 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| ボルトとナット | ||
| 9.グレード | グレード 4.8, 6.8, 8.8 | |
| 10.機械的特性の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナット | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11.寸法規格 | ||
| 11.1 ボルト | DIN7990, DIN931, DIN933 | |
| 11.2 ナット | ISO4032, ISO4034 | |
| 11.3 ワッシャー | DIN7989, DIN127B, ISO7091 | |
| 溶接 | ||
| 12.方法 | CO2シールドアーク溶接 & サブマージアーク溶接(SAW) | |
| 13.規格 | AWS D1.1 | |
| マーキング | ||
| 14.部材のマーキング方法 | 油圧プレススタンプ | |
| 亜鉛メッキ | ||
| 15.鋼材の亜鉛メッキ規格 | ISO 1461 または ASTM A123 | |
| 16.ボルトとナットの亜鉛メッキ規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17.工場テスト | 引張試験、元素分析、シャルピー試験（衝撃試験）、冷間曲げ、 プリース試験、ハンマー試験 |
|
| 容量 | ||
| 18.最大生産能力 | 年間50,000トン | |
⇔単極タワーの本体は何ですか？
単極タワーの本体は、タワーの主要な荷重支持構造を形成する単一の自立型ソリッド/セミソリッドシャフトであり、都市での使用に合わせて調整されています。通常、高強度圧延鋼板（Q345B/ASTM A500 Grade B）から製造され、円筒形または溶接された多角形（直径0.5～2m、タワーの高さに応じてスケール変更）で、テーパー設計（上部がわずかに狭い）により風荷重抵抗（最大180km/h）を最適化しています。高さは10mから60m（5Gマイクロステーションまたは都市通信ハブ用にカスタマイズ可能）で、単極タワーのすべての補助コンポーネントを統合するための基本的なフレームとして機能します。
⇔単極タワーのボトムフランジ、ラダー、プラットフォームとは何ですか？
1.ボトムフランジ: 単極の主軸の基部に溶接されたヘビーデューティ鋼部品で、タワー本体とコンクリート基礎との間の重要な接続として機能します。高強度鋼（本体と同じ）で作られ、防食処理が施されており、基礎のアンカーボルトと整列してタワーを垂直に固定し、全体の構造および機器の負荷を地面に伝達して、タワー全体の安定性を確保します。

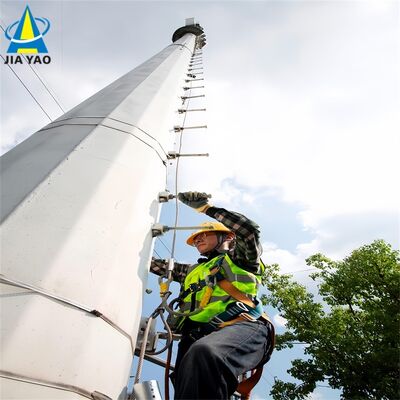

2.ラダー: 単極の主軸に統合された内蔵クライミングラダーで、耐食性亜鉛メッキ鋼で作られ、プロフェッショナルな落下防止システムを備えています。認定された保守担当者専用で、タワーの点検、機器の設置および修理のための安全な垂直アクセス経路を提供し、その完全性は定期的なタワー保守の重要な焦点です。
3.プラットフォーム: 単極タワーには、指定された高さの主軸に取り付けられた、コンパクトで統合された鋼鉄プラットフォーム（プロジェクトのニーズに応じてカスタマイズ）が装備されています。耐久性のために亜鉛メッキ鋼で作られたこれらのプラットフォームは、通信機器（例：5Gアンテナ、マイクロ波デバイス）および監視ギアの設置、保守、点検のための安定した作業スペースとして機能します。単極の超コンパクトなフットプリントに合うように設計されており、タワーの洗練された目立たない都市デザインを損なうことなく、運用上の利便性を最大化します。
⇔熱間亜鉛メッキ後の単極タワーの本体は何ですか？

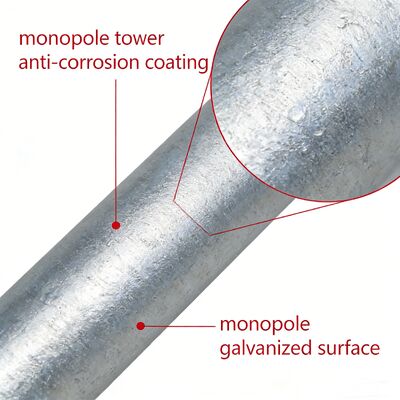

熱間亜鉛メッキ後、単極タワーの本体は、高強度圧延鋼板Q345B/ASTM A500 Grade Bから製造された、テーパー設計のコアとなる単一の円筒形/多角形鋼シャフトであり、その構造形状、寸法、および荷重支持性能は完全に維持されます。主な変更点は、ASTM A123規格に準拠した均一で密な亜鉛コーティングが鋼材の表面全体に施されていることです。この亜鉛メッキ層は、鋼材基材を都市汚染物質、湿気、および屋外環境の浸食から効果的に保護する耐食性バリアを形成し、本体の耐用年数を25年以上延長します。亜鉛メッキされた本体は、元の鋼鉄シャフトの構造的剛性も維持し、すべての溶接継手（AWS D1.1準拠）も同様に亜鉛メッキされており、一貫した防食性能とタワー本体全体の構造的完全性を確保しています。
