| 製品名: | 13 19 25 メートルコンパクト設計モノポール亜鉛メッキ鋼自立屋外 5 グラム 4 グラム電子レンジ省スペースマスト | サービス時間: | 30年以上 |
|---|---|---|---|
| 表面処理: | 熱い亜鉛メッキまたは塗装 | ファンデーションタイプ: | コンクリートベース |
| 品質管理: | ISO9000 | タイプ: | テレコミュニケーション タワー |
| 付属品: | グランドアンカー | 形: | テーパー円筒形 |
| 表面処理: | 溶融亜鉛メッキ | プラットフォーム: | 1個 |
| 材質形状: | 鋼棒 角鋼 | 供給タイプ: | 製造者 |
| OEM: | わかりました | 雷保護: | 接地キットと雷棒 |
| 標準: | GB/ANSI/TIA-222-G | 身長: | 9-40m |
| ハイライト: | コンパクトモノポールタワー・ガルバン化鋼,自動支えるモノポールマスト5G,屋外マイクロ波マストのスペース節約 |
||
JIAYAO CO.,LTD
製品説明
1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: Jaoyao または OEM ; モデル番号: 通信タワー
表面処理: 熱間亜鉛めっきまたは塗装。
2.梱包と配送:
梱包詳細: 通信タワーは、お客様の要件に応じて亜鉛メッキストラップでバンドルされます。
配送: 支払い後20日以内に天津港から出荷
タワー部材: 1基のスチールタワーは複数のバンドルに分割されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
| 設計 | ||

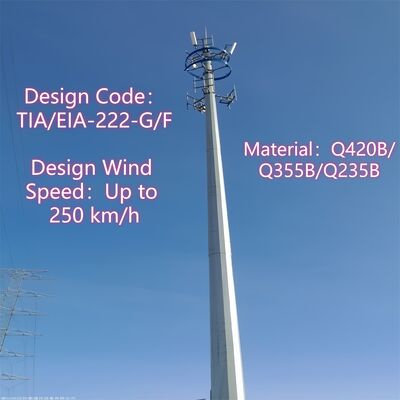

| 1. 設計コード | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 構造鋼 | ||
| 2. グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 設計風速 | 最大 250 km/h | |
| 4. 許容たわみ | 運用速度で 0.5～1.0 度 | |
| 5. 引張強度 (Mpa) | 360～510 | 470～630 |
| 6. 降伏強度 (t≤16mm) (Mpa) | 355 | 235 |
| 7. 伸び (%) | 20 | 24 |
| 8. 衝撃強度 KV (J) | 27(20℃)---Q235B(S235JR) | 27(20℃)---Q345B(S355JR) |
| 27(0℃)---Q235C(S235J0) | 27(0℃)---Q345C(S355J0) | |
| 27(-20℃)---Q235D(S235J2) | 27(-20℃)---Q345D(S355J2) | |
| ボルトとナット | ||
| 9. グレード | グレード 4.8, 6.8, 8.8 | |
| 10. 機械的特性の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナット | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11. 寸法の規格 | ||
| 11.1 ボルト | DIN7990, DIN931, DIN933 | |
| 11.2 ナット | ISO4032, ISO4034 | |
| 11.3 ワッシャー | DIN7989, DIN127B, ISO7091 | |
| 溶接 | ||
| 12. 方法 | CO2シールドアーク溶接 & サブマージアーク溶接(SAW) | |

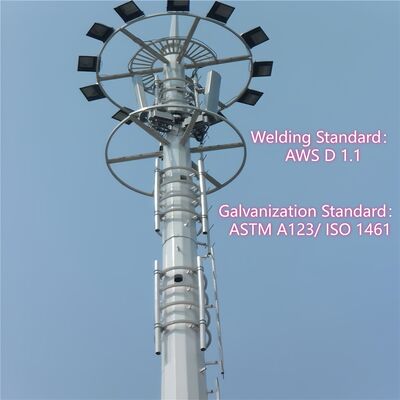

| 13. 標準 | AWS D1.1 | |
| マーキング | ||
| 14. 部材のマーキング方法 | 油圧プレススタンプ | |
| 亜鉛めっき | ||
| 15. 鋼材の亜鉛めっき規格 | ISO 1461 または ASTM A123 | |
| 16. ボルトとナットの亜鉛めっき規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17. 工場テスト | 引張試験、元素分析、シャルピー試験（衝撃試験）、冷間曲げ、 プリース試験、ハンマー試験 |
|
| 容量 | ||
| 18. 最大生産能力 | 年間 50,000 トン | |
⇔モノポールタワーの本体は何ですか？
モノポールタワーの本体は、タワーの主要な荷重支持構造を形成する単一の自立型ソリッド/セミソリッドシャフトであり、都市での使用に合わせて調整されています。通常、高強度圧延鋼板（Q345B/ASTM A500 Grade B）から製造され、円筒形または溶接された多角形（直径0.5～2m、タワーの高さに応じてスケール調整）で、風荷重抵抗（最大180km/h）を最適化するためにテーパーデザイン（上部がわずかに狭い）が施されています。高さは10mから60m（5Gマイクロステーションまたは都市通信ハブ用にカスタマイズ可能）で、モノポールタワーのすべての補助コンポーネントを統合するための基本的なフレームとして機能します。
⇔モノポールタワーのボトムフランジ、ラダー、プラットフォームは何ですか？
1.ボトムフランジ: モノポールのメインシャフトの基部に溶接されたヘビーデューティスチールコンポーネントで、タワー本体とコンクリート基礎間の重要な接続として機能します。高強度鋼（本体と同じ）で作られ、防食処理が施されており、基礎のアンカーボルトと整列してタワーを垂直に固定し、構造全体と機器の負荷を地面に伝達して、タワー全体の安定性を確保します。

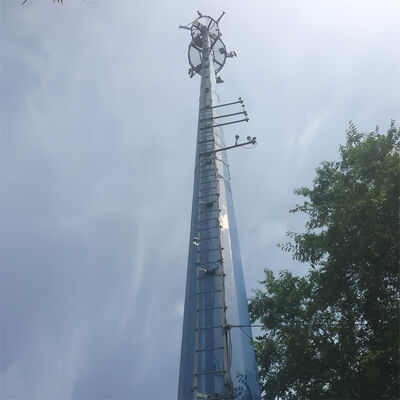

2.ラダー: モノポールのメインシャフトに統合された内蔵クライミングラダーで、耐食性亜鉛メッキ鋼で作られ、プロフェッショナルな落下防止システムを備えています。認定された保守担当者専用で、タワーの検査、機器の設置と修理のための安全な垂直アクセス経路を提供し、その完全性は定期的なタワー保守の重要な焦点です。

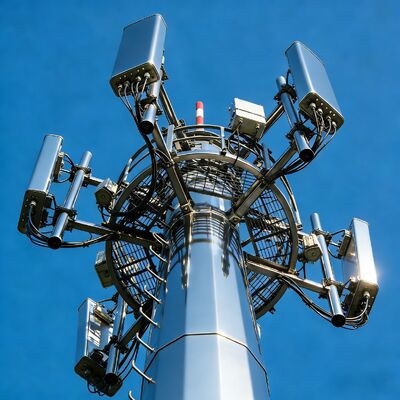

3.プラットフォーム: モノポールタワーには、指定された高さのメインシャフトに取り付けられた、コンパクトで統合されたスチールプラットフォーム（プロジェクトのニーズに応じてカスタマイズ）が装備されています。耐久性のために亜鉛メッキ鋼で作られたこれらのプラットフォームは、通信機器（例：5Gアンテナ、マイクロ波デバイス）や監視機器の設置、保守、検査のための安定した作業スペースとして機能します。モノポールの超コンパクトなフットプリントに合わせて設計されており、タワーの洗練された目立たない都市デザインを損なうことなく、運用上の利便性を最大化します。

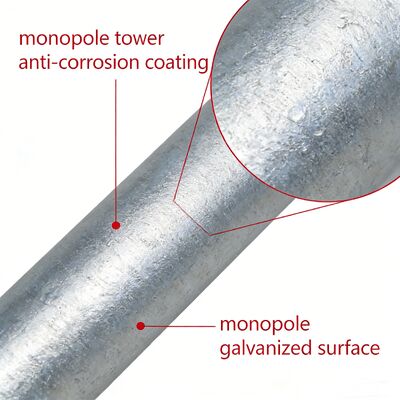

⇔熱間亜鉛めっき後のモノポールタワーの本体は何ですか？
熱間亜鉛めっき後、モノポールタワーの本体は、高強度圧延鋼板Q345B/ASTM A500 Grade Bから製造されたコアの単一円筒形/多角形スチールシャフトで、テーパーデザインが施されており、その構造形状、寸法、荷重支持性能は完全に維持されます。主な変更点は、ASTM A123規格に準拠した均一で密な亜鉛コーティングが鋼材の表面全体に施されていることです。この亜鉛めっき層は、鋼材基材を都市汚染物質、湿気、屋外環境の浸食から効果的に保護する耐食性バリアを形成し、本体の耐用年数を25年以上延長します。亜鉛めっきされた本体は、元のスチールシャフトの構造的剛性も維持し、すべての溶接部（AWS D1.1準拠）も同様に亜鉛めっきされており、一貫した防食性能とタワー本体全体の構造的完全性を確保しています。
