| 製品名: | 19 27 35 メートル風景適応モノポール亜鉛メッキ鋼自立屋外 5 グラム 4 グラム電子レンジ都市美的マスト | 証明: | ISO9001:2008 COC |
|---|---|---|---|
| 亜鉛めっき規格: | ASTM A123/ISO 1461 | 身長: | 9-40m |
| 一生: | 30年以上 | ガルバニゼーション: | 溶融亜鉛メッキ |
| ポール構造: | 複数顔 | 溶接: | AWSD1.1 |
| 地震負荷容量: | 9度まで | 表面処理: | 溶融亜鉛メッキ |
| 設置タイプ: | 基礎を取り付けた状態 | 供給タイプ: | 製造者 |
| 認証: | ISO9001/TIA-222-G | 材料: | 亜鉛メッキ鋼 |
| 上部直径: | 0.5メートル | サービス時間: | 30年以上 |
| 表面処理: | 熱い亜鉛メッキまたは塗装 | ||
| ハイライト: | 鋼鉄のモノポール塔,屋外5Gマイクロ波マスト,エステティック・シティ・モノポール・タワー |
||
JIAYAO CO.,LTD
製品説明
1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: Jaoyao または OEM ; モデル番号: 通信タワー
表面処理: 熱間亜鉛めっきまたは塗装。
2.梱包と配送:
梱包詳細: 通信タワーは、お客様の要件に応じて亜鉛メッキストラップで束ねられます。
配送: 支払い後20日以内に天津港から出荷
タワー部材: 1つの鋼鉄タワーはいくつかの束に分けられます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
| 設計 | ||
| 1.設計コード | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 構造鋼 | ||
| 2.グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3.設計風速 | 最大250 km/h | |
| 4.許容たわみ | 運用速度で0.5〜1.0度 | |
| 5.引張強度 (Mpa) | 360〜510 | 470〜630 |
| 6.降伏強度 (t≤16mm) (Mpa) | 355 | 235 |
| 7.伸び (%) | 20 | 24 |
| 8.衝撃強度 KV (J) | 27(20℃)---Q235B(S235JR) | 27(20℃)---Q345B(S355JR) |
| 27(0℃)---Q235C(S235J0) | 27(0℃)---Q345C(S355J0) | |
| 27(-20℃)---Q235D(S235J2) | 27(-20℃)---Q345D(S355J2) | |
| ボルトとナット | ||
| 9.グレード | グレード 4.8, 6.8, 8.8 | |
| 10.機械的特性の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナット | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11.寸法規格 | ||
| 11.1 ボルト | DIN7990, DIN931, DIN933 | |
| 11.2 ナット | ISO4032, ISO4034 | |
| 11.3 ワッシャー | DIN7989, DIN127B, ISO7091 | |
| 溶接 | ||
| 12.方法 | CO2シールドアーク溶接 & サブマージアーク溶接(SAW) | |
| 13.規格 | AWS D1.1 | |
| マーキング | ||
| 14.部材のマーキング方法 | 油圧プレススタンプ | |
| 亜鉛めっき | ||
| 15.鋼材の亜鉛めっき規格 | ISO 1461 または ASTM A123 | |
| 16.ボルトとナットの亜鉛めっき規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17.工場検査 | 引張試験、元素分析、シャルピー試験（衝撃試験）、冷間曲げ、 プレース試験、ハンマー試験 |
|
| 容量 | ||
| 18.最大生産能力 | 年間50,000トン | |
⇔モノポールタワーの本体は何ですか？
モノポールタワーの本体は、タワーの主要な荷重支持構造を形成する単一の自立型ソリッド/セミソリッドシャフトであり、都市での使用に合わせて調整されています。通常、高強度圧延鋼板（Q345B/ASTM A500 Grade B）から製造され、円筒形または溶接された多角形（直径0.5〜2m、タワーの高さに応じてスケール変更）で、風荷重抵抗を最適化するためにテーパー設計（上部がわずかに狭い）が施されています（最大180km/h）。高さは10mから60m（5Gマイクロステーションまたは都市通信ハブ用にカスタマイズ可能）で、モノポールタワーのすべての補助コンポーネントを統合するための基本的なフレームとして機能します。

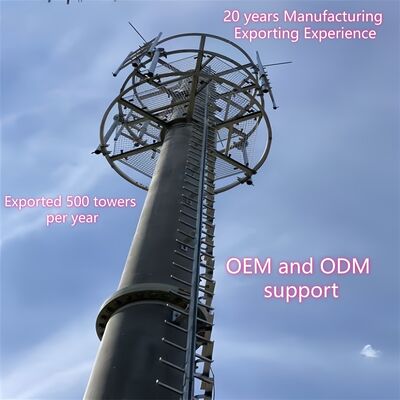

⇔モノポールタワーのボトムフランジ、ラダー、プラットフォームとは何ですか？
1.ボトムフランジ：モノポールのメインシャフトの基部に溶接されたヘビーデューティスチールコンポーネントであり、タワー本体とコンクリート基礎間の重要な接続として機能します。高強度鋼（本体と一致）で作られ、防食処理が施されており、タワーを垂直に固定し、全体の構造および機器の負荷を地面に伝達するために、基礎のアンカーボルトに一致して、タワー全体の安定性を確保します。

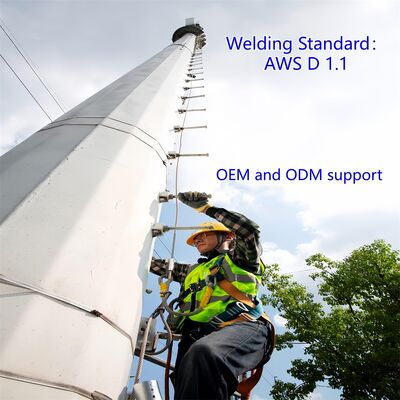

2.ラダー：モノポールのメインシャフトに統合された内蔵クライミングラダーで、耐食性亜鉛メッキ鋼で作られ、プロフェッショナルな落下防止システムを備えています。認定された保守担当者専用であり、タワーの検査、機器の設置および修理のための安全な垂直アクセス経路を提供し、その完全性は定期的なタワー保守の重要な焦点です。
3.プラットフォーム：モノポールタワーには、指定された高さのメインシャフトに取り付けられた、コンパクトで統合されたスチールプラットフォーム（プロジェクトのニーズに応じてカスタマイズ）が装備されています。耐久性のために亜鉛メッキ鋼で作られたこれらのプラットフォームは、通信機器（例：5Gアンテナ、マイクロ波デバイス）および監視ギアの設置、保守、検査のための安定した作業スペースとして機能します。モノポールの超コンパクトなフットプリントに合うように設計されており、タワーの洗練された目立たない都市デザインを損なうことなく、運用上の利便性を最大化します。
⇔熱間亜鉛めっき後のモノポールタワーの本体は何ですか？
熱間亜鉛めっき後、モノポールタワーの本体は、テーパー設計を備えた高強度圧延鋼板Q345B/ASTM A500 Grade Bから製造されたコアの単一円筒形/多角形鋼シャフトであり、その構造形状、寸法、および荷重支持性能は完全に維持されます。主な変更点は、その鋼材の表面全体がASTM A123規格に準拠した均一で密な亜鉛コーティングで覆われていることです。この亜鉛めっき層は、鋼材基材を都市汚染物質、湿気、および屋外環境の浸食から効果的に保護する耐食性バリアを形成し、本体の耐用年数を25年以上延長します。亜鉛めっきされた本体は、元の鋼シャフトの構造的剛性も維持し、すべての溶接継手（AWS D1.1準拠）も同様に亜鉛めっきされており、一貫した防食性能とタワー本体全体の構造的完全性を確保しています。
