| 製品名: | 16 24 32 メートル都市の美的モノポール電流を通された鋼鉄自立屋外 5G 4G 衛星景観通信塔 | 標準: | GB / ANSI / TIA-222-G |
|---|---|---|---|
| 材料: | Q345B/A572 | 証明: | ISO9001:2008 COC |
| 亜鉛めっき規格: | ASTM A123/ISO 1461 | 溶接: | AWSD1.1 |
| 身長: | 9-40m | 風速: | 0~300km/h |
| 一生: | 30年以上 | アンテナポール: | 3-10 |
| 地震負荷容量: | 9度まで | ファンデーションタイプ: | コンクリート |
| メンテナンス: | 低い | 耐食性: | 高い |
| 付属品: | グランドアンカー | 上部直径: | 0.6メートル |
| 色: | 銀 | ||
| ハイライト: | 亜鉛メッキ鋼製モノポールタワー、屋外5G通信タワー、自立型衛星タワー,outdoor 5G telecom tower,self supporting satellite tower |
||
株式会社ジアヤオ
製品説明
1.キーの詳細:
原産地: 河北省、中国 (本土)ブランド名: Jaoyao または OEM ;モデル番号: テレコムタワー

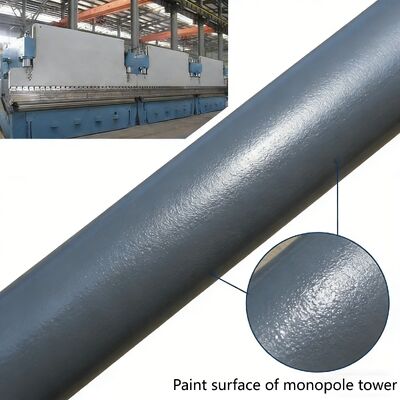

表面処理：溶融亜鉛メッキまたは塗装。
2.梱包と配送:
梱包の詳細: 通信タワーは、クライアントの要件に応じて亜鉛メッキのストラップでバンドルされます。
配送：支払い後20日以内に天津港から発送
塔部材：1本の鉄塔が複数の束に分かれています。
ボルト：梱包材は丈夫なナイロン袋またはスチールドラムです。
| デザイン | ||
| 1. デザインコード | ANSI/TIA-222-G/H/F、EN 1991-1-4 および EN 1993-3-1 | |
| 構造用鋼 | ||
| 2.グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B、Q235C、Q235D | GB/T1591:Q355B、Q355C、Q355D | |
| ASTM A36 | ASTM A572 GR50 | |
| EN10025: S235JR、S235J0、S235J2 | EN10025: S355JR、S355J0、S355J2 | |
| 3. 設計風速 | 最高250km/h | |
| 4. 許容たわみ量 | 0.5 ～ 1.0 度 @ 動作速度 | |
| 5.引張強さ(Mpa) | 360～510 | 470~630 |
| 6. 降伏強さ（t≦16mm）（Mpa） | 355 | 235 |
| 7. 伸び(%) | 20 | 24 |
| 8. 衝撃強さKV(J) | 27(20℃)---Q235B(S235JR) | 27(20℃)---Q345B(S355JR) |
| 27(0℃)---Q235C(S235J0) | 27(0℃)---Q345C(S355J0) | |
| 27(-20℃)---Q235D(S235J2) | 27(-20℃)---Q345D(S355J2) | |
| ボルトとナット | ||
| 9. グレード | グレード 4.8、6.8、8.8 | |
| 10. 機械的性質の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナッツ | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11. 寸法の規格 | ||
| 11.1 ボルト | DIN7990、DIN931、DIN933 | |
| 11.2 ナッツ | ISO4032、ISO4034 | |
| 11.3 ワッシャー | DIN7989、DIN127B、ISO7091 | |
| 溶接 | ||
| 12. 方法 | CO2シールドアーク溶接・サブマージアーク溶接(SAW) | |
| 13. スタンダード | AWS D1.1 | |
| マーキング | ||
| 14. 会員の表記方法 | 油圧プレススタンピング | |
| 亜鉛メッキ | ||
| 15. 形鋼の亜鉛めっき基準 | ISO 1461 または ASTM A123 | |
| 16. ボルト・ナットの亜鉛めっき規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17. 工場テスト | 引張試験、元素分析、シャーピー試験（衝撃試験）、冷間曲げ、 プリーステスト、ハンマーテスト |
|
| 容量 | ||
| 18. 最大生産能力 | 年間50,000トン | |
⇔モノポールタワー本体とは何ですか？

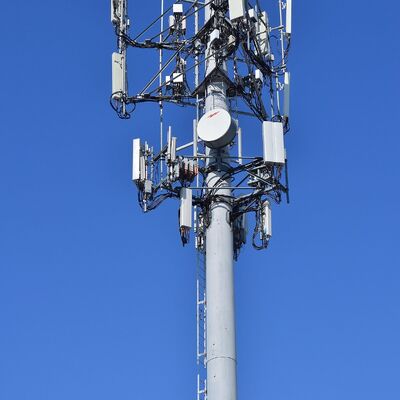

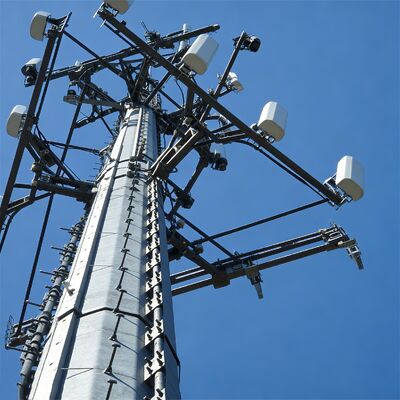

モノポール タワーの本体は、都市での使用に合わせてタワーの中心となる耐荷重構造を形成する単一の自立型固体/半固体シャフトです。通常、高張力圧延鋼板 (Q345B/ASTM A500 グレード B) から製造され、風荷重抵抗 (最大 180km/h) を最適化するためにテーパー設計 (上部がわずかに狭い) を備えた円筒形または溶接された多角形の形状 (直径 0.5 ～ 2 m、タワーの高さによってスケール) が特徴です。その高さは 10 メートルから 60 メートルの範囲であり (5G マイクロステーションまたは都市通信ハブ用にカスタマイズ可能)、モノポール タワーのすべての補助コンポーネントを統合するための基礎フレームとして機能します。
⇔モノポールタワーのボトムフランジ、ラダー、プラットフォームとは何ですか？
1.下部フランジ: モノポールのメインシャフトの基部に溶接された頑丈な鋼製コンポーネントで、タワー本体とコンクリート基礎の間の重要な接続として機能します。高張力鋼（本体と一致）で作られ、防食処理が施されており、基礎のアンカーボルトと位置を合わせてタワーを垂直に固定し、構造および設備の荷重全体を地面に伝達し、タワーの全体的な安定性を確保します。

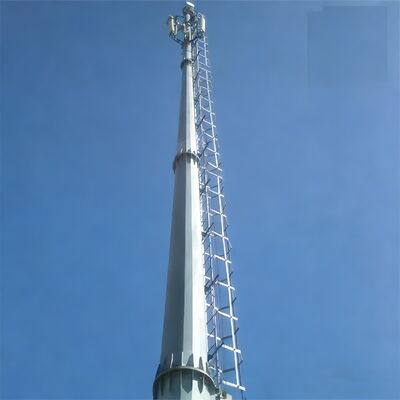

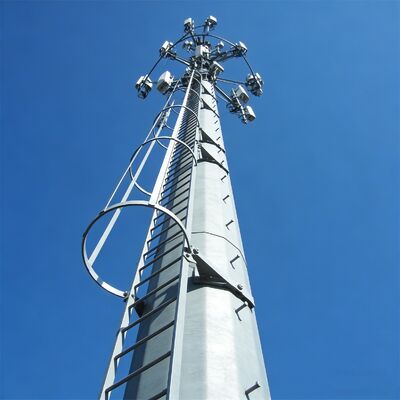

2.はしご：モノポールのメインシャフトに統合された内蔵の内部登山はしごで、耐食性亜鉛メッキ鋼板で作られ、プロ仕様の落下防止システムが装備されています。認定されたメンテナンス担当者専用で、タワーの検査、機器の設置、修理のための安全な垂直アクセス パスを提供し、その完全性がタワーの定期メンテナンスの重要な焦点となります。

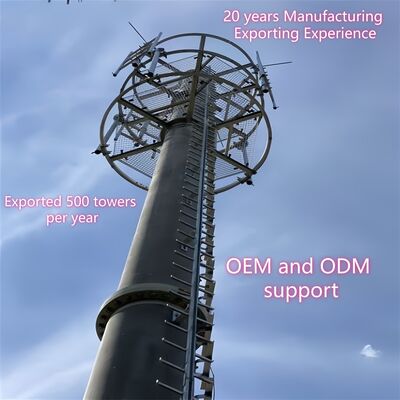

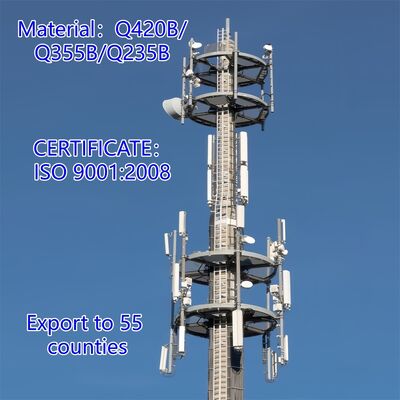

3.プラットフォーム：モノポールタワーには、指定された高さのメインシャフトに取り付けられたコンパクトな統合鋼製プラットフォーム（プロジェクトのニーズに応じてカスタマイズ）が装備されています。耐久性を高めるために亜鉛メッキ鋼板で作られたこれらのプラットフォームは、通信機器 (5G アンテナ、マイクロ波装置など) や監視装置の設置、保守、検査のための安定した作業スペースとして機能します。モノポールの超コンパクトな設置面積に適合するように設計されており、タワーの洗練された控えめな都市デザインを損なうことなく、操作上の利便性を最大限に高めます。
⇔溶融亜鉛メッキ後のモノポールタワー本体とは何ですか？

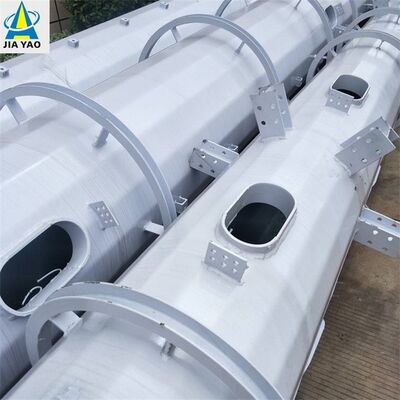

溶融亜鉛めっき後、モノポールタワーの本体はテーパー設計の単一円筒/多角形スチールシャフト（高張力圧延鋼板 Q345B/ASTM A500 グレード B から製造）のままであり、その構造形状、寸法、耐荷重性能は完全に保存されます。主な変更点は、鋼鉄の表面全体が ASTM A123 規格に準拠した均一で緻密な亜鉛コーティングで覆われていることです。この亜鉛めっき層は耐食性バリアを形成し、都市汚染物質、湿気、屋外環境の侵食から鋼基板を効果的に保護し、本体の耐用年数を 25 年以上に延ばします。亜鉛メッキされた本体は、元のスチール シャフトの構造的剛性も維持し、すべての溶接接合部 (AWS D1.1 準拠) は同様に亜鉛メッキされ、一貫した耐腐食性能とタワー本体の全体的な構造的完全性を確保します。
