商品の詳細:
連絡先
今雑談しなさい
|
| 構造: | 独占塔 | 雷保護: | 接地キットと雷棒 |
|---|---|---|---|
| 高さ: | 9m～40m | 上部直径: | 0.5メートル |
| 溶接: | AWSD1.1 | 設計コード: | ANSI TIA-222-G/H/F、EN 1991-1-4 および EN 1993-3-1 |
| 亜鉛めっき規格: | ASTM A123/ISO 1461 | 製品名: | 鋼鉄モノポールの塔 |
| 色: | カスタマイズされた色 | 風速: | 250までのkm/h |
| アンテナブレーキット: | 2〜4個 | リードタイム: | 15～20日 |
| アンテナポール: | 3-10 | 材料: | Q345B/A572 鋼板 Q355 Q420 Q460 |
| 供給タイプ: | 製造者 | 一生: | 25年以上 |
| 証明: | ISO9001:2008 COC | 応用: | 通信、放送 |
| 供給手段: | 製造者 | 形: | ラウンド |
| 表面処理: | 熱い亜鉛メッキ | 供給タイプ: | 製造者 |
| ホッド表面処理: | 溶融亜鉛めっき | 設置方法: | ボルト付き組 |
| 材質形状: | 鋼棒 角鋼 | 寿命: | 30年以上 |
| 耐荷重: | 500kg | ポール構造: | 複数顔 |
| OEM: | わかりました | 地震負荷容量: | 9度まで |
| ファンデーションタイプ: | コンクリート | 塗装色: | カスタマイズされた |
| タイプ: | テレコミュニケーション タワー | 設置タイプ: | 地上設置型 |
| メンテナンスの必要性: | 低い | 必要とする: | 順序によって |
| 付属品: | グランドアンカー |
Q235およびQ355鋼グレードで構築されたモノポールタワーテレコム単軸
EN 1991 1 4およびEN 1993 3 1設計コードに準拠
モノポールテレコムタワー（しばしばテレコムモノポールと呼ばれる）は、都市部や人口密度の高い地域向けに調整された単軸自立構造であり、そのコンパクトな円筒形または多角形によって定義されます。オープンラティスタワーとは異なり、このタワーはソリッド/セミソリッド単軸を備えており、視覚的に目立たず、スペースが限られ、美観に配慮した場所に最適です。
製品説明
1.主な詳細:
原産地: 河北省、中国（本土）; ブランド名: Jaoyao または OEM; モデル番号: テレコムタワー
表面処理: 熱間亜鉛めっきまたは塗装。
2.梱包と配送:
梱包詳細: テレコムタワーは、顧客の要件に応じて亜鉛めっきストラップでバンドルされます。
配送: 支払い後20日以内に天津港から出荷
タワー部材: 1つの鋼鉄タワーはいくつかのバンドルに分割されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
| 設計 | ||
| 1.設計コード |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| 構造鋼 | ||
| 2.グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3.設計風速 | 最大250 km/h | |
| 4.許容たわみ | 0.5〜1.0度 @ 運用速度 | |
| 5.引張強度（Mpa） | 360〜510 | 470〜630 |
| 6.降伏強度（t≤16mm）（Mpa） | 355 | 235 |
| 7.伸び（%） | 20 | 24 |
| 8.衝撃強度KV（J） | 27（20℃）---Q235B（S235JR） | 27（20℃）---Q345B（S355JR） |
| 27（0℃）---Q235C（S235J0） | 27（0℃）---Q345C（S355J0） | |
| 27（-20℃）---Q235D（S235J2） | 27（-20℃）---Q345D（S355J2） | |
| ボルトとナット | ||
| 9.グレード | グレード 4.8, 6.8, 8.8 | |
| 10.機械的特性の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナット | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11.寸法規格 | ||
| 11.1 ボルト | DIN7990, DIN931, DIN933 | |
| 11.2 ナット | ISO4032, ISO4034 | |
| 11.3 ワッシャー | DIN7989, DIN127B, ISO7091 | |
| 溶接 | ||
| 12.方法 | CO2シールドアーク溶接＆サブマージアーク溶接（SAW） | |
| 13.規格 | AWS D1.1 | |
| マーキング | ||
| 14.部材のマーキング方法 | 油圧プレススタンプ | |
| 亜鉛めっき | ||
| 15.鋼材の亜鉛めっき規格 | ISO 1461 または ASTM A123 | |
| 16.ボルトとナットの亜鉛めっき規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17.工場テスト | 引張試験、元素分析、シャルピー試験（衝撃試験）、冷間曲げ, プリース試験、ハンマー試験 |
|
| 容量 | ||
| 18.最大生産能力 | 年間50,000トン | |
⇔モノポールタワーの本体は何ですか？
モノポールタワーの本体は、単一の自立型ソリッド/セミソリッド軸であり、タワーのコア荷重支持構造を形成し、都市での使用に合わせて調整されています。通常、高強度圧延鋼板（Q345B/ASTM A500 Grade B）から製造され、円筒形または溶接された多角形（直径0.5〜2m、タワーの高さに応じてスケール）で、テーパー設計（上部がわずかに狭い）により風荷重抵抗（最大180km/h）を最適化しています。高さは10mから60m（5Gマイクロステーションまたは都市通信ハブ用にカスタマイズ可能）で、モノポールタワーのすべての補助コンポーネントを統合するための基礎フレームとして機能します。

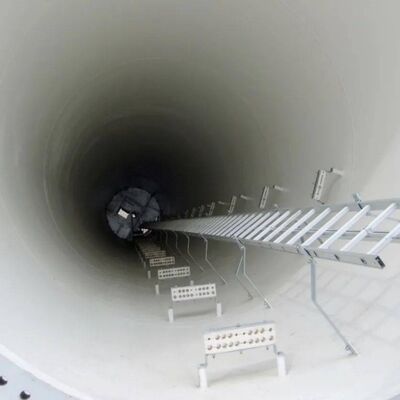

⇔モノポールタワーのボトムフランジ、ラダー、プラットフォームは何ですか？

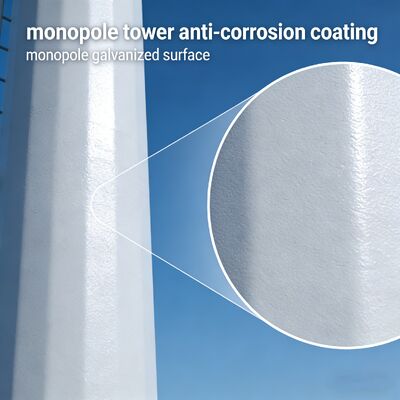

⇔熱間亜鉛めっき後のモノポールタワーの本体は何ですか？
熱間亜鉛めっき後、モノポールタワーの本体は、テーパー設計を備えたコアの単一の円筒形/多角形鋼軸（高強度圧延鋼板Q345B/ASTM A500 Grade Bから製造）のままであり、その構造形状、寸法、および荷重支持性能は完全に維持されます。主な変更点は、その鋼鉄の表面全体が均一で密な亜鉛コーティングで覆われていることです。ASTM A123規格に準拠この亜鉛めっき層は、都市の汚染物質、湿気、および屋外環境の浸食から鋼鉄基材を効果的に保護する耐食性バリアを形成し、本体の耐用年数を25年以上延長します。亜鉛めっきされた本体は、元の鋼鉄軸の構造的剛性を維持し、すべての溶接継手（AWS D1.1準拠）も同様に亜鉛めっきされており、一貫した防食性能とタワー本体全体の構造的完全性を確保しています。
