電気通信用信号伝送 4 脚角鋼通信無線モバイルセルタワー

通信用4脚角鋼通信無線携帯電話タワー

JIAYAO | お客様の信頼できるグローバル通信タワーパートナー
鋼製通信タワーを専門とするプロメーカーとして、JIAYAOは20年以上の製造・輸出経験をすべての通信インフラプロジェクトに提供します。年間1,000基以上の完成タワーをグローバル市場に供給し、年間輸出額は1,000万米ドルに達します。現在までに、当社のタワーソリューションは東南アジア、中東、ラテンアメリカ、アフリカなど、55カ国以上に展開されています。 お客様の特定のプロジェクトの要求を満たすために、完全なOEM/ODMカスタマイズサービスを提供します。標準的な5Gセルラー格子タワー、モノポール、ガイマストから、鉱山サイト、風力発電所、極端な気象条件向けに構築されたアプリケーション固有のタワーまで、お客様の要件に最適なソリューションを調整できます。
厳格な品質管理、成熟したグローバル配送能力、完全な技術サポートに支えられ、当社は世界中の通信事業者、EPC請負業者、プロジェクトインテグレーターにとって長年信頼されるパートナーとなっています。詳細な製品仕様、プロジェクト事例、カスタムソリューションを表示するには下にスクロールしてください。↓↓↓

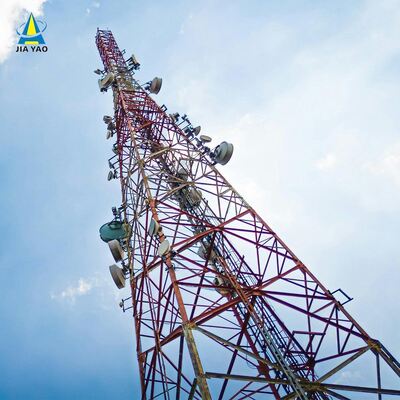

4脚角鋼格子タワー

は、重要なインフラストラクチャサポートのために設計された、自立型の高強度鋼構造です。正方形のベースを持つ4本の脚フレームと格子状の接続を特徴とし、世界中の通信、電力伝送、その他の産業用途の信頼できるバックボーンとして機能します。安定性のために外部ワイヤーに依存するガイタワーとは異なり、この自立型設計は独立して立っており、都市部から遠隔地まで多様な環境に適応できます。現代のインフラストラクチャの基盤として、4脚角鋼格子タワーは、耐久性、汎用性、実用性を兼ね備え、通信、エネルギー、監視分野の増大する需要に対応します。成熟した設計と信頼性の高いパフォーマンスにより、世界中のプロジェクトで好まれる選択肢となっています。

製品説明梱包詳細:

通信タワーは、お客様の要件に応じて亜鉛メッキストラップで束ねられます。

配送:

天津港から支払い後20日で出荷タワー部材:

1基の鋼製タワーはいくつかの束に分割されます。ボルト:

パクラムロンバッグまたはスチール通信、監視、観測、セキュリティ用途向けのカスタム鋼製タワーの設計・製造を専門としています。

以下に詳細な製品情報を示します:設計

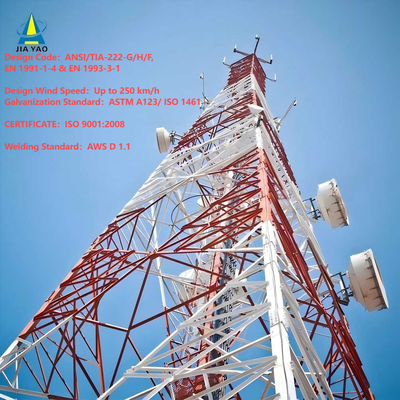

1. 設計基準ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1

​

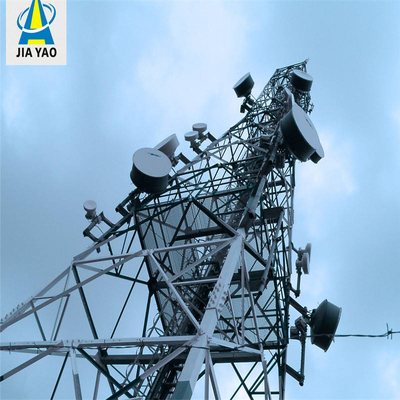

4本脚角鋼タワーへのマイクロ波（MW）ディッシュの取り付けは、体系的で安全規則に準拠したプロセスに従います。

設置前準備自立型タワー

ブラケットの取り付け

1. ：タワー本体または機器プラットフォームの所定の取り付けポイントに、専用のアンテナ/マイクロ波ブラケット（タワーに付属またはカスタム製造）を取り付けます。これらのブラケットは、高強度ボルト（ISO 898グレード6.8/8.8に準拠）を使用して固定され、格子構造またはタワー脚への確実な接続を保証します。ディッシュの吊り上げと位置決め
2. ：クレーンまたは特殊な吊り上げ装置を使用して、MWディッシュを目標の高さ（通常はタワーの上部または専用機器プラットフォーム）に吊り上げます。ディッシュが意図したポイントツーポイント通信パスに整列していることを確認します（必要に応じて方位角と仰角を調整します）。ディッシュの固定
3. ：互換性のあるハードウェアを使用して、MWディッシュを事前に取り付けたブラケットに固定し、校正済みの工具で指定されたトルクにボルトを締め付けます。ディッシュが水平で安定しており、ぐらつきや動きがないことを確認します。ケーブル配線と統合
4. ：環境ダメージから保護するために、ディッシュの信号ケーブルをタワーの統合ケーブルトレイに通して配線します。タワーのベースまたは中間プラットフォームの適切な機器（例：送信機/受信機）にケーブルを接続し、適切な絶縁と防水を確保します。最終検査
5. ：ディッシュがしっかりと取り付けられていること、ブラケットが損傷していないこと、ケーブルが適切に整理されていることを確認するために目視検査を行います。プロセス全体で安全プロトコルを遵守しながら、ディッシュの信号伝送をテストして、整列と機能を確認します。4本脚角鋼タワーの主な構造は何ですか？
6. 4本脚角鋼タワーの主な構造は、安定性と耐荷重のために設計された自立型フレームワークであり、3つの主要コンポーネントで構成されています。4本の垂直角鋼脚

：高品質の構造用鋼（例：Q235B、Q345B、Q420；ASTM A36/A572準拠）で作られ、正方形のベース構成で配置された主要な耐荷重要素です。これらの脚は、タワーの総重量（機器および環境荷重を含む）を基礎に伝達します。

格子トラス接続

• ：4本の脚を水平および斜めに接続する格子状の鋼材（角鋼または格子棒）。このトラスシステムは、構造全体に荷重を均等に分散し、剛性を高め、横方向の力（風、地震活動）に抵抗し、タワーの特徴的な格子パターンを形成します。テーパーフレーム設計
• ：タワーは、底部が広く、上部が狭いというように、底部から上部にかけて徐々に狭くなっています。これにより、荷重が最も重い底部に材料を集中させ、高高度での風の抵抗を減らすことで、構造的完全性を最適化します。補助的な構造要素（例：機器プラットフォーム、クライミングラダー、ケーブルトレイ）は、実用的な機能をサポートするために主要なフレームワークに統合されていますが、4本の垂直脚と格子トラス接続がタワーの構造的バックボーンを形成します。
• 4本脚角鋼タワーのプラットフォーム、ラダーA. プラットフォーム

目的

：機器（例：MWディッシュ、5Gアンテナ、監視デバイス）やタワーコンポーネントの設置、保守、点検のための、高所の安定した作業スペースとして機能します。また、作業者が登る際の安全な休憩場所も提供します。

設計上の特徴

• ：耐久性と耐食性のために亜鉛メッキ鋼で作られ、快適な登攀のために均等に配置された踏み板（業界の安全基準に準拠）を備えています。主な安全機能には、手すり、落下防止システム（例：ハーネス用のケーブルガイド）、および落下を防ぐためのケージエンクロージャーが含まれる場合があります。ラダーは、タワーの脚または格子トラスに垂直に取り付けられ、安全で安定した経路を保証します。カスタマイズ
• ：安全規制および業界標準（例：TIA/EIA-222-G/F）に沿って設計されており、垂直アクセス中の作業者の保護を優先します。B. ラダー
• 目的：作業者がプラットフォーム、機器、または上部セクションに到達して設置、点検、修理を行うための、専用の安全アクセスシステムです。

設計上の特徴

• ：耐久性と耐食性のために亜鉛メッキ鋼で作られ、快適な登攀のために均等に配置された踏み板（業界の安全基準に準拠）を備えています。主な安全機能には、手すり、落下防止システム（例：ハーネス用のケーブルガイド）、および落下を防ぐためのケージエンクロージャーが含まれる場合があります。ラダーは、タワーの脚または格子トラスに垂直に取り付けられ、安全で安定した経路を保証します。準拠
• ：安全規制および業界標準（例：TIA/EIA-222-G/F）に沿って設計されており、垂直アクセス中の作業者の保護を優先します。プラットフォームとラダーは、高高度の機器やコンポーネントへの安全で効率的なアクセスを可能にし、継続的な運用と保守をサポートすることで、タワーの使いやすさを向上させます。
• ​角鋼タワーの亜鉛めっき試験

亜鉛めっきは、4本脚角鋼格子タワーにとって不可欠な表面処理であり、過酷な屋外条件に耐えるための長期的な耐食性を提供し、タワーの耐用年数を20年以上延長します。以下に、その亜鉛めっき試験の簡単な概要を示します。

自立型タワー

耐久性のある耐食性を提供するために十分なコーティング厚さを確保する。

亜鉛コーティングの均一性と強力な接着性を検証する（剥がれ/剥離を防ぐ）。

重要な欠陥がないことを確認する（例：素地鋼、ひび割れ、ピット）。

• 国際規格（ASTM A123、ISO 1461）に準拠する。
• 2. 主要な試験方法（工場後および設置後の実施）
• コーティング厚さ
• ：磁気厚さ計（非破壊）またはマイクロメーター（サンプルのみ破壊）を使用します。最小85〜120μm（過酷な環境ではより厚く）。

接着性

• ：曲げ試験（180°）、ハンマー試験、またはナイフクロスハッチ試験—コーティングの剥離は許可されません。目視検査
• ：素地鋼、ひび割れ、不均一な亜鉛の堆積、または汚染を確認します。影響を与えない場合は、軽微な不規則性は許容されます。耐食性
• ：塩水噴霧試験（ASTM B117/ISO 9227）を100〜500時間実施します（赤錆に耐える）。オプションで長期フィールド暴露。オプションの化学分析
• ：AAS/XRFを使用して、亜鉛純度98％以上を確認し、不純物を検出します。3. 準拠規格
• ASTM（A123、B117、A572）、ISO（1461、9227、898）、タワー設計基準（TIA/EIA-222-G/F）、および地域の規制に準拠します。4. 設置後のスポットチェック

重要な接合部での厚さを再測定します。

損傷（引っかき傷、へこみ）を検査し、必要に応じて亜鉛リッチペイントでタッチアップします。

ボルト穴および摩耗の激しい部分でのコーティングの完全性を検証します。

• この試験は、亜鉛めっきコーティングの信頼性を確保し、インフラストラクチャアプリケーションでのタワーのパフォーマンスをサポートします。
• 詳細はこちらをクリックしてください!!!!!!
• 梱包と配送

証明書

詳細はこちらをクリックしてください!!!!!!

カスタマイズされた製品タイプと利点

自立型タワー 

自立型タワーは通常3脚または4脚タワーであり、その材料は鋼管または角鋼です。接続に関しては、管状タワーはフランジで接続され、角鋼タワーはナットとボルトで接続されます。

特徴:  監視塔は、周囲の環境を観察するために主に機能する多目的建物であり、複数の分野で重要な役割を果たしています。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。展望台は通常、タワー本体、プラットフォーム、タワー、ラダーで構成され、コンパクトで耐久性のある構造を持っています。
2. 土地資源を節約し、場所が便利。
3. 小さな面積をカバーし、大きな経済効果。
鋼管タワー
パイプタワーとは、鋼管で作られたタワーコラムと三角形のタワー本体セクションを持つ、自立型の高層鋼構造を指します。その主な特徴は、3本のチューブタワーコラムが鋼管で作られ、タワー本体セクションが三角形であることであり、角鋼とは異なる高層鋼構造です。
モノポールタワー

モノポールタワーは、一般的に使用されるタイプで、美しい外観、9〜18平方メートルの小さな面積をカバーし、費用対効果が高く、大多数の建設で採用されています。タワー本体はより合理的なセクションを採用しており、高強度ボルトまたはオーバーラップ（スリップ接続）で接続されています。
設置が容易で、さまざまな複雑な現場に適応できるという特徴があります。

ガイタワー

  ガイタワーは斬新な外観を持ち、その最大の Сharacteristic は鋼線を使用して強化されていることです。ガイタワーは、経済的で実用的な一般的な通信タワータイプです。他のものよりも軽量で安価です。地理的に広い地域に非常に適しています。

監視塔 監視塔は、周囲の環境を観察するために主に機能する多目的建物であり、複数の分野で重要な役割を果たしています。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。展望台は通常、タワー本体、プラットフォーム、タワー、ラダーで構成され、コンパクトで耐久性のある構造を持っています。
迷彩ツリータワー

迷彩ツリータワーは、バイオニックツリータワーの人工ツリーの一種でもあり、本物のようなベースに、細心の注意を払ったデザインが施されており、景勝地、公園、広場の本物の木の中に配置されると、自然の一部になります。
特徴: 

1. 精巧な構造と豪華な外観。
2. 強い構造的安定性と長い作業寿命。
3. 小さな面積をカバーし、大きな経済効果。
当社のサービス
JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55カ国以上に輸出されています。
角鋼タワー、鋼管タワー、モノポールタワー、パインツリータワー、ガイタワー、監視塔の設計・製造を専門としています。当社の部門には、設計、研究開発、検査、研究所、品質管理、亜鉛めっき、鋼製タワー部門が含まれます。当社の原材料は、中国の有名な製鋼所から調達しています：HBISグループ、宝武鋼グループ、首鋼グループ。

​

必要な場合は、24時間いつでもお待ちしております！
