WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

オンラインです

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー
WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

大画像 :  WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

商品の詳細:
起源の場所: 中国
ブランド名: Jiayao
証明: ISO 9001:2008
モデル番号: 3 足 の 管型 鉄塔
お支払配送条件:
最小注文数量: 4トン
価格: US$1600,1-100Tons;US$1000,>=100 Tons
パッケージの詳細: 木箱に詰めるか、亜鉛メッキシートで梱包します
受渡し時間: 15日
支払条件: LC、T/T
供給の能力: 月産500トン
連絡先 今雑談しなさい

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

説明
製品名: WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー 設計コード: ANSI/TIA-222-G/H/F、EN 1991-1-4 および EN 1993-3-1
高さ範囲: 10Mから100M 亜鉛めっき規格: ASTM A123/ISO 1461
高さの範囲: カスタマイズ可能、通常は 20 ~ 100 メートル 材料: シームレス鋼管 20# Q355 ASTM A36 A572 Gr50
証明書: ISO 9001:2008 COC 風速: 30-150KM/H
一生: 30年以上 防錆処理: Hot-dip亜鉛めっき
応用: 通信、信号伝送、照明 重さ: 高さやデザインにより異なります
コンプライアンス基準: ISO、IEC、またはクライアント指定の規格 設置方法: ボルトアセンブリ

WiFi BTS テレビおよび5Gアンテナ信号伝送用の亜鉛メッキ3本脚管状鋼通信タワー

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

当社は、通信、監視、観測、セキュリティ用途向けのカスタムスチールタワーの設計・製造を専門としています。以下に詳細な製品情報を示します。

1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: Jaoyao または OEM ; モデル番号: 通信タワー
表面処理: 熱間亜鉛メッキまたは塗装。
2.梱包と配送:
梱包詳細: 通信タワーは、顧客の要件に応じて亜鉛メッキストラップでバンドルされます。
配送: 支払い後20日以内に天津港から出荷
タワー部材: 1基のスチールタワーはいくつかのバンドルに分割されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
3.技術データ

設計
1.設計コード

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1

構造用鋼
2.グレード 軟鋼 高張力鋼
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q345B, Q345C,Q3455D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3.設計風速 最大250 km/h
4.許容たわみ 0.5〜1.0度 @ 運用速度
5.引張強度 (Mpa) 360〜510 470〜630
6.降伏強度 (t≤16mm) (Mpa) 355 235
7.伸び (%) 20 24
8.衝撃強度 KV (J) 27(20℃)---Q235B(S235JR) 27(20℃)---Q345B(S355JR)
27(0℃)---Q235C(S235J0) 27(0℃)---Q345C(S355J0)
27(-20℃)---Q235D(S235J2) 27(-20℃)---Q345D(S355J2)
ボルトとナット
9.グレード グレード 4.8, 6.8, 8.8
10.機械的特性の規格
10.1 ボルト ISO 898-1
10.2 ナット ISO 898-2
10.3 ワッシャー ISO 6507-1
11.寸法規格
11.1 ボルト DIN7990, DIN931, DIN933
11.2 ナット ISO4032, ISO4034
11.3 ワッシャー DIN7989, DIN127B, ISO7091
溶接
12.方法 CO2シールドアーク溶接 & サブマージアーク溶接(SAW)
13.規格 AWS D1.1
マーキング
14.部材のマーキング方法 油圧プレススタンプ
亜鉛メッキ
15.鋼材の亜鉛メッキ規格 ISO 1461 または ASTM A123
16.ボルトとナットの亜鉛メッキ規格 ISO 1461 または ASTM A153
テスト
17.工場テスト 引張試験、元素分析、シャルピー試験(衝撃試験)、冷間曲げ、
プリース試験、ハンマー試験
容量
18.最大生産能力 年間50,000トン



3本脚管状鋼タワーの格子構造は何ですか?

3本脚管状鋼タワーの格子構造は、タワーの3本の垂直な管状脚を接続するトラス状のフレームワークです。小さな中空鋼管(メイン脚の材質、例えばシームレス/溶接鋼管と同じ)で構成されたこれらの格子部材は、3本の脚の間に交差する水平および斜めの接続を形成し、タワーの高さ全体にわたって三角形のウェブ状パターンを作成します。この構造は、タワーのテーパー設計(底面が広く、上面が狭い)と連携して、垂直荷重(タワーの重量、機器の重量)と横方向力(風、地震活動)を3本の脚に均等に分散します。管状格子は、構造的な剛性と安定性を高めるだけでなく、空力性能を最適化します。従来の角形鋼格子構造と比較して風の抵抗を30%削減するため、タワーは過酷な環境や風の強い環境に高度に適応できます。さらに、管状部材の使用により、構造は軽量でありながら高い耐荷重能力を維持します。

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー



3本脚管状鋼タワーにMWディッシュを取り付ける方法は?

3本脚管状鋼タワーへのマイクロ波(MW)ディッシュの取り付けは、タワーの構造設計と業界標準に沿った、安全で標準化されたプロセスに従います。

  1. 設置前確認: MWディッシュ、取り付け金具、および関連荷重をサポートできることを確認するために、タワーの耐荷重能力(TIA-222-GおよびGB 50017規格による)を確認します。構造的完全性のために、タワーにあらかじめ取り付けられたアンテナブラケット(統合アクセサリー)を点検します。
  2. ブラケットの準備: タワーの専用アンテナブラケット(または管状格子と互換性のあるカスタム製造ブラケット)を使用し、グレード8.8高強度ボルト(ISO 898)を使用してタワーのメイン脚または格子トラスに固定します。ブラケットが意図されたポイントツーポイント通信経路に整列していることを確認し、指定されたトルクに締め付けます。
  3. ディッシュの吊り上げと位置決め: クレーンまたは特殊な吊り上げ装置を使用して、MWディッシュを目標の高さ(通常はタワーの上部セクション近くまたはメンテナンスプラットフォーム上)に吊り上げます。受信/送信エンドポイントに合わせるためにディッシュの方位角と仰角を調整し、精度のためにレーザーアライメントツールを使用します。
  4. 確実な固定: 互換性のあるハードウェアを使用して、MWディッシュを取り付けられたブラケットに固定し、しっかりとぐらつきのない接続を確保します。AWS D1.1溶接および固定規格に準拠するために、校正されたツールでボルトのトルクを再確認します。
  5. ケーブル配線: 環境ダメージへの露出を避けるために、タワーの統合ケーブル管理システム(または格子構造上の保護された経路に沿って)を通じてディッシュの信号および電源ケーブルを配線します。ケーブルが接続ポイントで適切に絶縁され、防水されていることを確認します。
  6. 最終検査: ディッシュ、ブラケット、および接続の安定性を確認するために目視検査を実施します。アライメントと機能を確認するために信号伝送をテストします。設置全体を通じて、安全プロトコル(例:作業員の落下防止)を遵守します。



WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

3本脚管状鋼タワーの主な構造は何ですか?

3本脚管状鋼タワーの主な構造は、安定性、耐荷重性、空力効率のために設計された自立型の三角形フレームシステムであり、3つのコアコンポーネントで構成されています。

  • 3本の垂直管状脚: 主な耐荷重要素で、シームレスまたは溶接鋼管(Q345B/ASTM A500規格準拠)で作られています。三角形の構成で配置されたこれらの脚は、タワーの総重量(機器および環境荷重を含む)を基礎に伝達します。
  • 管状格子トラス: 3本のメイン脚を水平および斜めに接続する小さな中空鋼管。この交差トラスシステムは、荷重を均等に分散し、構造的剛性を高め、風抵抗を低減し、タワーの特徴的な格子パターンを形成します。
  • テーパーフレームとフランジ接続: タワーは、強風(最大200km/h)および地震に対する抵抗を最適化するために、底面から上面にかけて徐々に狭くなります(底面が広く、上面が狭い)。タワーセグメントは、高張力ボルトフランジを介して接合され、安全な組み立てを保証し、メンテナンスリスクを低減します。

これらのコンポーネントが構造のバックボーンを形成し、統合されたアクセサリー(プラットフォーム、はしごなど)がメイン構造の完全性を損なうことなく機能的なサポートを追加します。

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

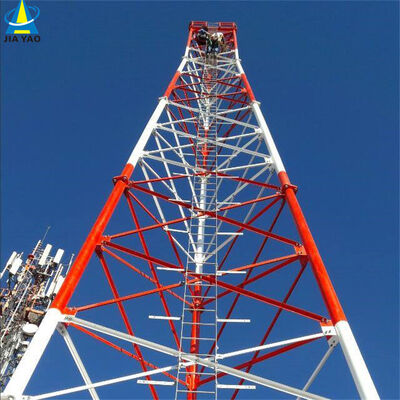

プラットフォーム、はしご

A.プラットフォーム

  • 目的: MWディッシュ、アンテナ、センサー、またはその他の機器の設置、保守、または点検のための安定した高所作業スペースとして機能します。また、タワーへのアクセス中の作業員の安全な休憩場所も提供します。
  • 設計上の特徴: 亜鉛メッキ鋼(ASTM A123による耐食性)から製造され、指定された高さで格子構造に統合されています。落下防止のための安全手すり、作業員の安定性のための滑り止め表面を備えています。作業員、工具、機器の重量をサポートするように設計されており、タワー全体の耐荷重能力に適合しています。タワーセクション間の移動を容易にするためのアクセスハッチが含まれる場合があります。
  • 主な利点: メンテナンス作業を効率化するために機器の取り付けポイントの近くに戦略的に配置され、運用効率を向上させます。

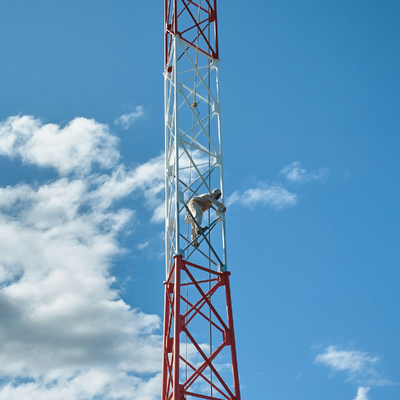

B.はしご

  • 目的: 作業員がプラットフォーム、機器、または上部セクションに到達して設置、点検、または修理を行うためにタワーを登ることができる専用の安全アクセスシステムです。
  • 設計上の特徴: 耐久性と耐食性のために亜鉛メッキ鋼から製造され、快適な登攀のために均等に間隔を空けられた段(業界安全基準による)を備えています。落下リスクを最小限に抑えるための落下防止機構(例:安全ハーネス用のケーブルガイド)を備えています - タワーの「落下防止はしご」設計仕様と一致しています。メイン脚または格子トラスに垂直に取り付けられ、安全で安定した経路を保証します。
  • 準拠: 作業員の垂直アクセス中の保護を優先し、安全規制およびタワー設計基準(例:TIA-222-G、GB 50017)に沿って設計されています。

プラットフォームとはしごは、高高度機器への安全で効率的なアクセスを可能にし、業界の安全および耐久性要件に準拠しながら継続的な運用とメンテナンスをサポートすることにより、タワーの使いやすさを向上させます。

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

詳細はこちらをクリックしてください!!!

顧客訪問

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

組み立て,亜鉛メッキ鋼タワーテスト

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー



認証

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

詳細はこちらをクリックしてください!!!

カスタマイズされた製品タイプと利点

自立型タワー 
自立型タワーは通常、3本脚または4本脚のタワーであり、その材料は鋼管またはアングル鋼です。接続に関しては、管状タワーはフランジで接続され、アングル鋼タワーはナットとボルトで接続されます。 
特徴: 
1.風荷重係数が小さく、耐風性が強い。 
2.土地資源を節約し、便利な場所。 
便利な輸送と設置。 



WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー





パイプ鋼タワー
パイプタワーとは、鋼管で作られたタワーコラムと三角形のタワー本体セクションを持つ自立型の高層鋼構造物を指します。その主な特徴は、3本のパイプタワーコラムが鋼管で作られており、タワー本体セクションが三角形であることで、アングル鋼とは異なる高層鋼構造物です。

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

モノポールタワー 
単管タワーとも呼ばれるモノポールタワーは、一般的なタイプであり、美しい外観、9〜18平方メートルの小さな面積をカバーし、費用対効果が高く、多くの建設で採用されています。タワー本体はより合理的なセクションを採用しており、高強度ボルトで接続されています。設置が容易で、さまざまな複雑な現場に適応できるという特徴があります。 

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー



支線塔 
支線塔は斬新な外観を持ち、その最大の特徴は鋼線を使用して強化されていることです。支線塔は、経済的で実用的な一般的な通信塔タイプです。他のものよりも軽量で安価です。広大な地理的エリアに非常に適しています。 

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワーWiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

監視塔
監視塔は多機能な建物であり、主に周囲の環境を観察するために使用され、複数の分野で重要な役割を果たします。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。展望台は通常、タワー本体、プラットフォーム、タワー、はしごで構成され、コンパクトで耐久性のある構造を持っています。

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

迷彩ツリータワー
迷彩ツリータワーは、バイオニックツリータワーの人工ツリーの一種でもあり、実際のツリーのようなベースに、細心の注意を払ったデザインが加わり、景勝地、公園、広場の実際のツリーの中に配置されると、自然の一部になります。 
特徴: 
1.絶妙な構造と豪華な外観。 
2.強い構造的安定性と長い作業寿命。 
3.小さな面積をカバーし、大きな経済効果。

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

当社のサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。当社は、お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。
当社は、アングル鋼タワー、パイプ鋼タワー、モノポールタワー、パインツリータワー、支線塔、監視塔の設計・製造を専門としています。当社の部門には、設計、研究開発、検査、研究所、品質管理、亜鉛メッキ、鋼タワー部門が含まれます。当社の原材料は、HBISグループ、宝武鋼グループ、首鋼グループなどの中国の有名な製鋼所から供給されています。
​WiFi BTS テレビおよび 5G アンテナ信号伝送用の亜鉛メッキ 3 脚管状鋼鉄通信タワー

よくある質問

Q:許容されるMOQは何ですか?
A:当社の許容MOQは1セットです。少量のトライアル注文は歓迎します。

Q:納期は?
A:入金後25日以内。

Q:許容される支払い条件は何ですか?
A:TT、L/C、PayPal、ウェスタンユニオン、。

Q:OEMはできますか?
A:すべてのOEM注文を受け付けています。お気軽にご連絡いただき、デザインをお知らせください。合理的な価格を提供します。

Q:いつ見積もりを入手できますか?
A:通常、お問い合わせを受けてから24時間以内に見積もりを提示します。お急ぎの場合は、お電話いただくか、メールでお知らせください。お問い合わせを優先させていただきます。

Q:通信タワーの構造基準はANSI / TIA/ EIA-222-Gですか?
A:はい。

Q:ホットディップ亜鉛メッキの標準はASTM A 123/153ですか?
A:はい。

Q:計算書を提供できますか?
A:はい、ただし計算書には料金がかかります。

Q:製品の寿命はどのくらいですか?
A:50年。
Q;タワーの構造は単一ですか?
A:いいえ、お客様の要望に応じて設計・製造できます。

Q:支払い方法は?
A:T/Tで30%をデポジットとして、残りはT/TまたはL/Cで一覧払い。
