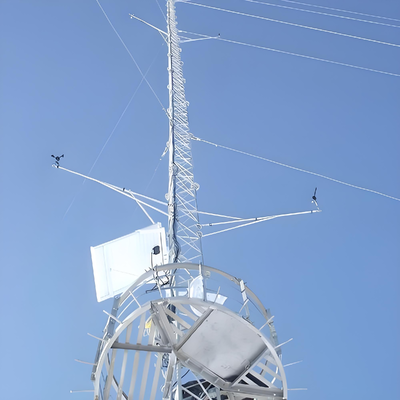

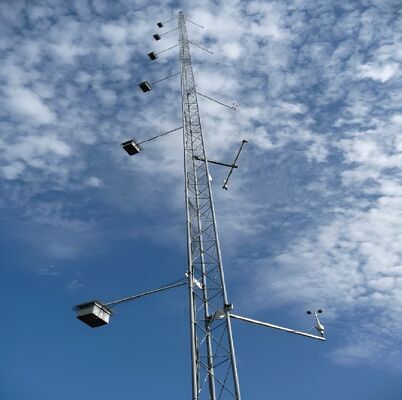

溶融亜鉛メッキ風力測定タワー風力計マスト格子鉄塔風力発電所資源評価観察用

溶融亜鉛めっき風力測定タワー風速計マスト格子鋼タワー風力発電所資源評価観測用

コア構造と設計上の特徴

• 細長いタワー本体：円筒形または格子鋼構造（自立型タワーよりも狭い）として構築され、負荷分散を最適化するためにテーパー形状になっています。

• 支線システム：20〜30m間隔でマストに取り付けられた複数の鋼ケーブルセットが、風/地震力に抵抗するために45〜60°の角度で地面に固定されています。

• 高さ範囲：30mから200m超まで（ほとんどの自立型タワーよりも高い）、特定のニーズに合わせてカスタマイズ可能です。

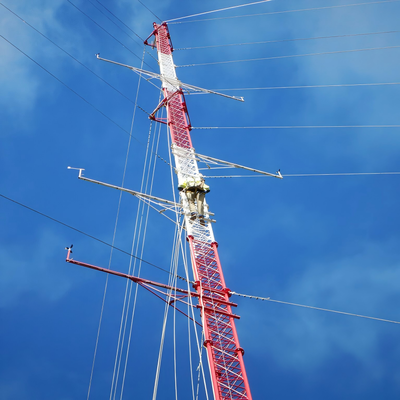

• アクセサリー：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（60m超の高さの場合）が含まれます。

主要材料と基準

• タワー本体：耐食性と強度を高めるための亜鉛めっき構造用鋼（ASTM A36/S235JR）。

• 支線：耐久性のための亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）。

• アンカー：張力負荷に対応するように設計された、ワイヤーを固定するためのヘビーデューティーコンクリート/鋼アンカー。

• 準拠：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。

主な適用シナリオ

• 放送/通信：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。

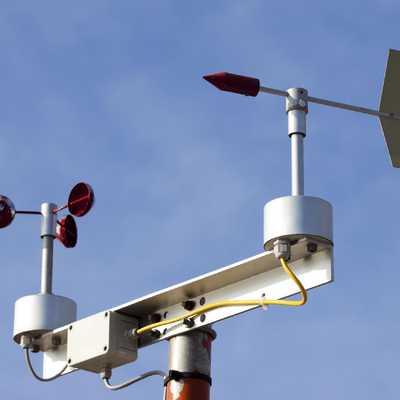

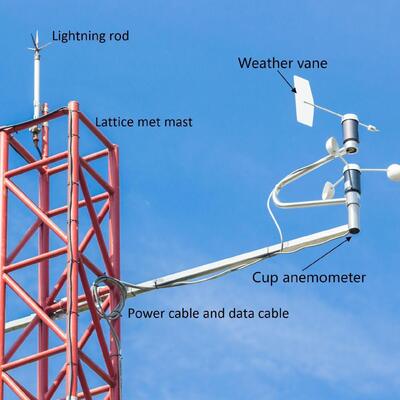

• 気象観測：正確な大気データを得るために、高高度に気象センサー/レーダーを設置します。

• 航空ナビゲーション：遠隔地（山、海岸）に航空ビーコンを設置します。

• 科学研究：地上干渉の上空に大気観測装置（オゾンモニター）を設置します。

1.仕様

支線タワーのタワー本体とは何ですか？

支線タワー（支線マストタワー）のタワー本体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立型の剛性ではなく、外部の支線で横方向の安定性を確保しています。通常、円筒形または格子鋼フレームワークとして構築され、自立型タワーよりも狭く、負荷分散と耐風性を最適化するためにテーパー形状（底部が広く、上部が狭い）になっています。タワー本体は、屋外環境での耐食性と長期的な耐久性を確保するために、亜鉛めっき構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要なアクセサリの取り付けベースとして機能し、モジュラー設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さのカスタマイズが可能です。

支線タワーにアンテナを取り付ける方法は？

支線タワーへのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

1. 設置前の準備：アンテナの重量（ハードウェアと関連ケーブルを含む）をサポートできることを確認するために、タワーの耐荷重能力を確認します。タワー本体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。
2. アンテナマウントの設置：タワー本体の指定されたポイントに、専用のアンテナマウント（タワーの統合アクセサリ）を取り付けます。これらのマウントは通常、タワーの亜鉛めっき鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。
3. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせて調整します。
4. アンテナの固定：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて、動きを防ぎます。アンテナが水平で安定しており、パフォーマンスや構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
5. ケーブルのルーティングと統合：タワーの統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線し、環境ダメージから保護します。ケーブルをアンテナに接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。
6. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体で安全プロトコル（例：作業員の落下防止）がすべて遵守されていることを確認します。

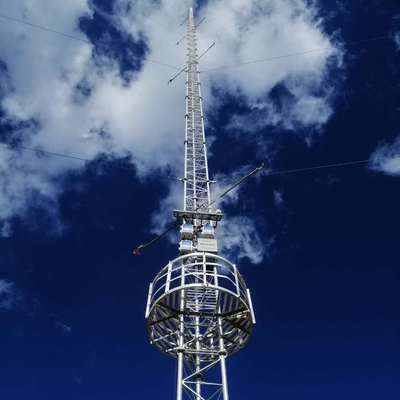

支線タワーのアンチクライミングデバイスとは何ですか？

支線タワーのアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを軽減するためにタワー本体に取り付けられる特殊な安全コンポーネントです。一般的な設計には以下が含まれます。

• アンチクライムカラー/スカート：タワーの根元近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀の試みを阻止します。
• スパイク付きまたはギザギザの抑止装置：下部のタワーセクションまたはラダーに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。
• ロックされたアクセス：タワーに地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、ロックされたゲートは認定された担当者のみにアクセスを制限します。

これらのデバイスは、耐食性材料（例：タワー本体と一致する亜鉛めっき鋼）で作られており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を向上させることであり、地域の建築安全基準およびタワーオペレーターの責任軽減に準拠しています。

支線と支線タワーを接続する方法

支線と支線タワーの接続は、ワイヤーがタワーを風や地震力に対して効果的に安定させることができるように、安全で荷重支持のプロセスを含みます。

1. 準備：耐久性のために亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られた支線を選択します。タワーの設計で指定されているように、タワー本体に20〜30m間隔で事前に製造された取り付けポイント（ラグ、ブラケット、またはクロスアームなど）があることを確認します。
2. 取り付け金具の設置：高強度ボルト（タワーの亜鉛めっき鋼構造と互換性のある）を使用して、タワーの指定された取り付けポイントにヘビーデューティーな支線ブラケットまたはシャックルを取り付けます。これらのブラケットは、タワー本体全体に張力を均等に分散するように設計されています。
3. ワイヤーの終端処理：各支線の端を固定するために、プロフェッショナルな終端処理金具（スウェージスリーブ、ケーブルクランプ、またはシンブルなど）を使用します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
4. 接続と張力調整：終端処理された支線の端をシャックルまたはピンを使用してタワーのブラケットに接続し、たるみのないしっかりしたフィット感を確保します。張力調整ツール（ターンバックルまたはカムアロングなど）を使用して、ワイヤーの張力を設計仕様に調整します。これはタワーの横方向の力をバランスさせるために重要です。
5. 検証：接続がタワーのテーパー構造と整列しており、ワイヤーが均一に張力調整されていること（タワー本体にストレスを与える可能性のある締めすぎを避ける）を確認します。ハードウェアと終端処理金具が耐食性であり、タワーの安全基準に準拠していることを確認します。

支線と支線アンカーボルトを接続する方法

支線と支線アンカーボルト（グラウンドアンカー）の接続は、ワイヤーの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです。

1. アンカーの準備：グラウンドアンカー（張力負荷に対応するように設計されたヘビーデューティーコンクリートまたは鋼アンカー）が、支線に対して45〜60°の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。
2. アンカーボルトの露出：アンカーの上部ボルト（支線アンカーボルト）が地面から突き出ており、接続金具に対応するようにねじ山が切られていることを確認します。ボルトは、支線の張力に耐えるために高強度鋼で作られている必要があります。
3. ワイヤーの終端処理：タワー接続で使用されるものと同じ高強度金具（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支線の自由端を終端処理し、しっかりした荷重支持の端を保証します。
4. 接続金具の組み立て：ターンバックル（張力調整用）とシャックルを終端処理された支線に接続します。ターンバックルは、ナットまたはワッシャーを介して支線アンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
5. 張力調整と固定：ターンバックルを使用して支線を所定の仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
6. 最終チェック：接続がしっかりしており、アンカーに動きの兆候がなく、支線が正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端処理の腐食を検査し、IEC 62305および地域の安全基準への準拠を確認します。
