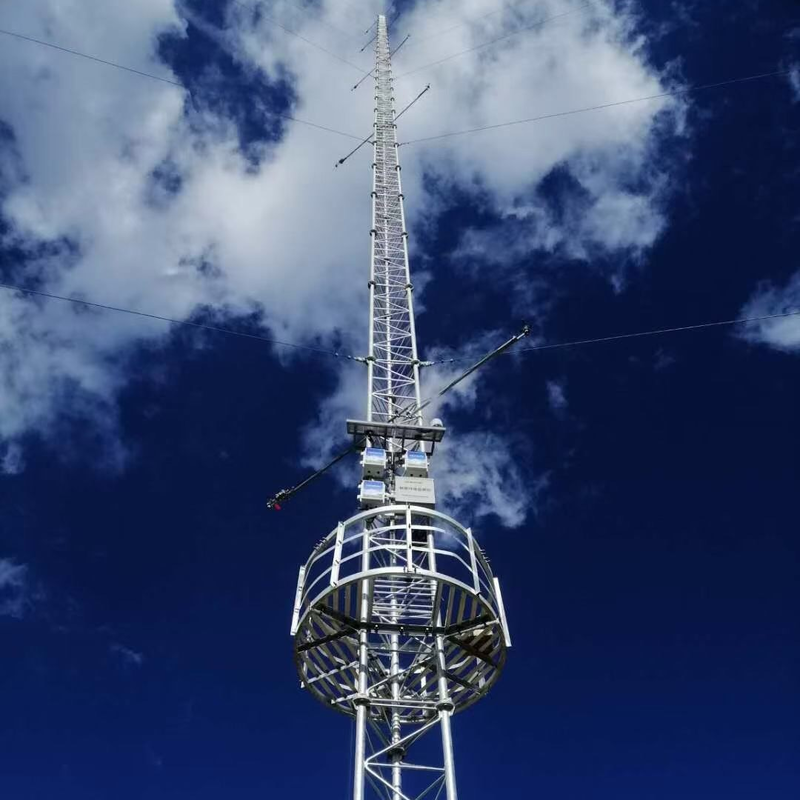

10m-200M 熱浸鍍鋅伸縮式風測観測塔

コア構造と設計上の特徴

• 細いタワー本体：円筒形または格子状の鋼構造（自立型タワーよりも細い）として構築され、負荷分散を最適化するためにテーパー形状になっています。

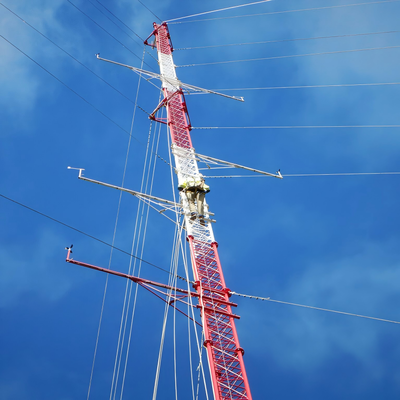

• ガイワイヤシステム：複数の鋼ケーブルセットが20〜30m間隔でマストに取り付けられ、風/地震力に抵抗するために45〜60°の角度で地面に固定されています。

• 高さ範囲：30mから200m以上に及びます（ほとんどの自立型タワーよりも高い）、特定のニーズに合わせてカスタマイズ可能です。

• アクセサリー：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（高さ60m超の場合）が含まれます。

主要材料と基準

• タワー本体：耐食性と強度を高めるための亜鉛メッキ構造用鋼（ASTM A36/S235JR）

• ガイワイヤ：亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）で耐久性があります。

• アンカー：ワイヤを固定するための頑丈なコンクリート/鋼アンカー、引張荷重用に設計されています。

• コンプライアンス：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。

主な適用シナリオ

• 放送/通信：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。

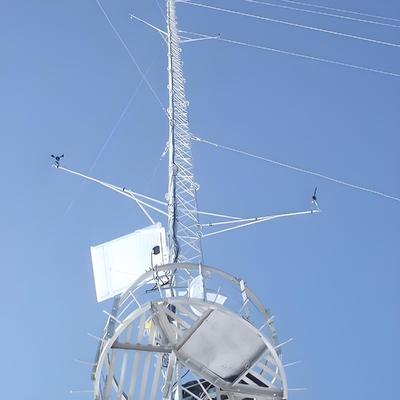

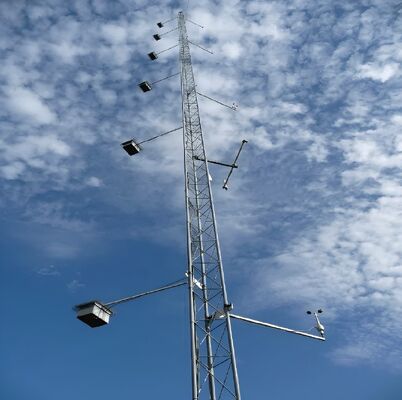

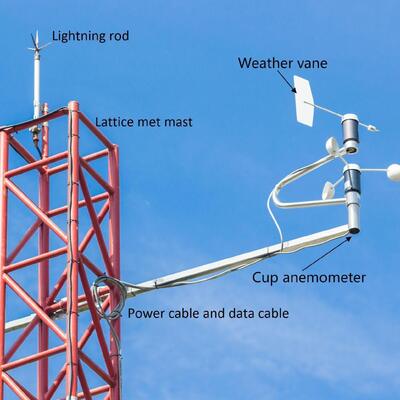

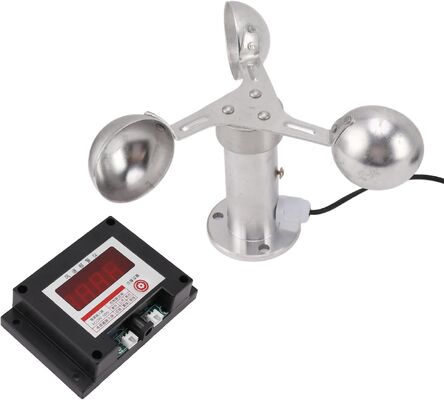

• 気象観測：高高度に気象センサー/レーダーを設置し、正確な大気データを取得します。

• 航空ナビゲーション：遠隔地（山、海岸）に航空ビーコンを設置します。

• 科学研究：地上干渉の上空に大気観測装置（オゾンモニター）を設置します。

1.仕様

支持線塔のタワー本体とは何ですか？

支持線塔（ガイワイヤ塔）のタワー本体は、アンテナ、センサー、その他の機器を支持する中央の細い荷重支持構造であり、自立型の剛性ではなく、外部のガイワイヤに側方安定性を依存しています。通常、円筒形または格子状の鋼構造として構築され、自立型タワーよりも細く、負荷分散と耐風性を最適化するためにテーパー形状（底部が広く、上部が狭い）になっています。タワー本体は、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要なアクセサリーの取り付けベースとして機能し、モジュール設計により、放送、通信、気象観測などの用途に合わせて、30mから200mを超える高さのカスタマイズが可能です。支持線塔にアンテナを取り付ける方法は？支持線塔へのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造化された安全コンプライアンスプロセスに従います。

設置前の準備

：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、タワーの耐荷重能力を確認します。タワー本体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。

1. アンテナマウントの設置：タワー本体の所定の位置に、専用のアンテナマウント（タワーの統合アクセサリー）を取り付けます。これらのマウントは通常、タワーの亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。
2. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
3. アンテナの固定：事前に取り付けられたマウントに互換性のあるハードウェアを使用してアンテナを固定し、ボルトを指定されたトルクまで締め付けて、動きを防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
4. ケーブルのルーティングと統合：信号ケーブルまたはフィーダーをタワーの統合ケーブルトレイに通し、環境ダメージから保護します。ケーブルをアンテナに接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。
5. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、しっかりと取り付けられていることを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体で安全プロトコル（例：作業員の落下防止）がすべて遵守されていることを確認します。
6. 支持線塔のアンチクライミングデバイスとは何ですか？支持線塔のアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを低減するためにタワー本体に設置される特殊な安全コンポーネントです。一般的な設計には以下が含まれます。

アンチクライムカラー/スカート

：タワーの根元近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりを提供しないことで登攀を阻止します。

• スパイクまたはギザギザの抑止具：下部のタワーセクションまたはラダーに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。
• 施錠されたアクセス：タワーに地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、施錠されたゲートにより、認定された担当者のみがアクセスできます。
• これらのデバイスは、耐食性材料（例：タワー本体と一致する亜鉛メッキ鋼）で製造されており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を向上させることであり、地域の建築安全基準およびタワーオペレーターの責任軽減に準拠しています。支持線ワイヤと支持線タワーの接続方法は？

支持線ワイヤの支持線タワーへの接続は、ワイヤが風や地震力に対してタワーを効果的に安定させることができるように、安全で荷重支持プロセスを含みます。

準備

：耐久性のある亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られた支持線を選択します。タワー本体に、タワーの設計で指定された20〜30m間隔で、事前に製造された取り付けポイント（ラグ、ブラケット、またはクロスアームなど）があることを確認します。

1. 取り付けハードウェアの設置：高強度ボルト（タワーの亜鉛メッキ鋼構造と互換性のある）を使用して、タワーの所定の取り付けポイントに頑丈な支持線ブラケットまたはシャックルを取り付けます。これらのブラケットは、タワー本体全体に均等に張力を分散するように設計されています。
2. ワイヤ終端：各支持線の端を固定するために、専門の終端継手（スウェージスリーブ、ケーブルクランプ、またはシンブルなど）を使用します。スウェージスリーブはワイヤに圧着され、永久的で高強度の接続を実現します。ケーブルクランプは調整可能な張力を提供します。
3. 接続ハードウェアの組み立て：終端処理された支持線の端をシャックルまたはピンを使用してタワーのブラケットに接続し、たるみのないしっかりしたフィット感を確保します。張力調整ツール（ターンバックルまたはカムアロングなど）を使用して、ワイヤの張力を設計仕様に調整します。これはタワーの横方向の力をバランスさせるために重要です。
4. 検証：接続がタワーのテーパー形状に沿っており、ワイヤが均一に張力調整されていることを確認します（過度の締め付けはタワー本体にストレスを与える可能性があるため避けてください）。ハードウェアと終端継手が耐食性であり、タワーの安全基準に準拠していることを確認します。
5. 支持線ワイヤと支持線アンカーボルトの接続方法は？支持線ワイヤを支持線アンカーボルト（グラウンドアンカー）に接続することは、ワイヤの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです。

アンカーの準備

：グラウンドアンカー（頑丈なコンクリートまたは鋼製アンカー、引張荷重用に設計）が、支持線に対して45〜60°の角度で地面に正しく設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。

1. アンカーボルトの露出：アンカーの上部ボルト（支持線アンカーボルト）が地面から突き出ており、接続ハードウェアに対応できるようにねじ山が切られていることを確認します。ボルトは、支持線の張力に耐えるために高強度鋼で作られている必要があります。
2. ワイヤ終端：タワー接続で使用されるものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支持線の自由端を終端処理し、安全で荷重支持可能な端を確保します。
3. 接続ハードウェアの組み立て：ターンバックル（張力調整用）とシャックルを終端処理された支持線に取り付けます。ターンバックルは、ナットまたはワッシャーを介して支持線アンカーボルトに接続され、ワイヤの張力の微調整を可能にします。
4. 張力調整と固定：ターンバックルを使用して、支持線を所定の仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットで固定して、時間の経過による緩みを防ぎます。
5. 最終チェック：接続がしっかりしており、アンカーに動きの兆候がなく、支持線が正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤ終端の腐食を検査し、IEC 62305および地域の安全基準への準拠を確認します。
6. 詳細はこちらをクリックしてください!!!!!!2.

梱包と配送

5.当社のサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

アングル鋼塔、チューブ鋼塔、モノポール塔、パインツリー塔、支持線塔、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼塔部門が含まれます。当社の原材料は、中国の有名な鉄鋼メーカーであるHBIS Group、Baowu Steel Group、Shougang Groupから調達しています。
