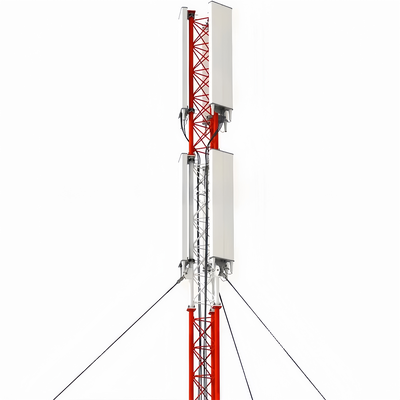

10m-40m ガイデッド ワイヤー亜鉛メッキ鋼鉄テレコム タワー格子マスト農村ネットワーク カバレッジ用

10m-40m 亜鉛メッキ鋼製通信用鉄塔格子マスト（農村ネットワークカバレッジ用）

細いタワー本体

• ：円筒形または格子状の鋼構造（自立型タワーよりも細い）として構築され、負荷分散を最適化するために先細りの形状になっています。ワイヤーロープシステム

• ：20〜30m間隔でマストに取り付けられた複数の鋼ケーブルセットが、風/地震力に抵抗するために45〜60°の角度で地面に固定されています。高さ範囲

• ：30mから200m以上に及びます（ほとんどの自立型タワーよりも高い）。特定のニーズに合わせてカスタマイズ可能です。アクセサリー

• ：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（60m以上の高さの場合）が含まれます。主要材料と規格

タワー本体

• ：耐食性と強度を高めるための亜鉛メッキ構造用鋼（ASTM A36/S235JR）ワイヤーロープ

• ：耐久性のための亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）アンカー

• ：ワイヤーを固定するための頑丈なコンクリート/鋼製アンカー。引張荷重用に設計されています。準拠

• ：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。主な適用シナリオ

放送/通信

• ：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。気象観測

• ：正確な大気データを取得するために、高高度に気象センサー/レーダーを設置します。航空ナビゲーション

• ：遠隔地（山、海岸）に航空ビーコンを設置します。科学研究

• ：地上干渉の上空に大気観測装置（オゾンモニター）を設置します。1.仕様

設計

ワイヤーロープで支持されたタワー（ワイヤーロープで支持されたマストタワー）のタワー本体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立型の剛性ではなく、外部のワイヤーロープで横方向の安定性を確保しています。通常、円筒形または格子状の鋼構造として構築され、自立型タワーよりも細く、負荷分散と耐風性を最適化するために先細りの設計（底部が広く、上部が狭い）が特徴です。タワー本体は、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要アクセサリーの取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象観測などの用途に合わせて、30mから200mを超える高さのカスタマイズが可能です。

ワイヤーロープで支持されたタワーにアンテナを取り付ける方法は？ワイヤーロープで支持されたタワーへのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造的に安全なプロセスに従います。設置前準備

：アンテナの重量（ハードウェアと関連ケーブルを含む）を支持できることを確認するために、タワーの耐荷重能力を確認します。タワー本体に腐食、構造的損傷、または緩みがないか検査し、地域の安全基準（例：IEC 62305の雷保護）への準拠を確認します。

アンテナマウントの設置

1. ：タワー本体の指定されたポイントに、専用のアンテナマウント（タワーの統合アクセサリー）を取り付けます。これらのマウントは通常、タワーの亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を確保します。アンテナの吊り上げと位置決め
2. ：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。アンテナの固定
3. ：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて、移動を防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。ケーブルの配線と統合
4. ：環境ダメージから保護するために、タワーの統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。アンテナにケーブルを接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。最終検査
5. ：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの信号送受信をテストして機能を確認し、プロセス全体で（例：作業員の落下防止）すべての安全プロトコルが遵守されていることを確認します。ワイヤーロープで支持されたタワーのアンチクライミングデバイスとは何ですか？
6. ワイヤーロープで支持されたタワーのアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを軽減するためにタワー本体に設置される特殊な安全コンポーネントです。一般的な設計には以下が含まれます。アンチクライムカラー/スカート

：タワーの根元近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。

スパイクまたはギザギザの抑止具

• ：下部のタワーセクションまたはラダーに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。ロックされたアクセス
• ：タワーに地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、ロックされたゲートは認定担当者のみにアクセスを制限します。これらのデバイスは、耐食性材料（例：タワー本体と一致する亜鉛メッキ鋼）で作られており、屋外条件に耐えます。その主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全基準およびタワーオペレーターの責任軽減に準拠しています。
• ワイヤーロープで支持されたタワーとワイヤーロープの接続方法は？ワイヤーロープで支持されたタワーへのワイヤーロープの接続は、ワイヤーが風や地震力に対してタワーを効果的に安定させることができるように、安全で荷重支持プロセスを含みます。

準備

：耐久性のための亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られたワイヤーロープを選択します。タワー本体には、タワーの設計で指定されているように、20〜30m間隔で事前に製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。

取り付け金具の設置

1. ：高強度ボルト（タワーの亜鉛メッキ鋼構造と互換性がある）を使用して、タワーの指定された取り付けポイントに頑丈なワイヤーロープブラケットまたはシャックルを取り付けます。これらのブラケットは、タワー本体全体に均等に張力を分散するように設計されています。ワイヤーの終端処理
2. ：各ワイヤーロープの端を固定するために、専門の終端処理継手（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。接続と張力調整
3. ：ターンバックル（張力調整用）とシャックルを終端処理されたワイヤーロープに取り付けます。ターンバックルは、ナットまたはワッシャーを介してワイヤーロープアンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。検証
4. ：接続がタワーの先細りの構造に沿っており、ワイヤーが均一に張力調整されていることを確認します（タワー本体に応力がかかる可能性のある過度の締め付けを避けます）。ハードウェアと終端処理継手が耐食性であり、タワーの安全基準に準拠していることを確認します。ワイヤーロープとワイヤーロープアンカーボルトの接続方法は？
5. ワイヤーロープで支持されたアンカーボルト（グラウンドアンカー）へのワイヤーロープの接続は、ワイヤーの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです。アンカーの準備

：グラウンドアンカー（頑丈なコンクリートまたは鋼製アンカー、引張荷重用に設計）が、ワイヤーロープに対して45〜60°の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。

アンカーボルトの露出

1. ：アンカーの上部ボルト（ワイヤーロープで支持されたアンカーボルト）が地面から突き出ており、接続金具に対応するようにねじ山が切られていることを確認します。ボルトは、ワイヤーロープの張力に耐える高強度鋼で作られている必要があります。ワイヤーの終端処理
2. ：タワー接続で使用されるものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、ワイヤーロープの自由端を終端処理し、しっかりした荷重支持端を確保します。接続金具の組み立て
3. ：ターンバックル（張力調整用）とシャックルを終端処理されたワイヤーロープに取り付けます。ターンバックルは、ナットまたはワッシャーを介してワイヤーロープアンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。張力調整と固定
4. ：ターンバックルを使用してワイヤーロープを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。最終チェック
5. ：接続がしっかりしており、アンカーに動きの兆候がなく、ワイヤーロープが正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端処理の腐食を検査し、IEC 62305および地域の安全基準への準拠を確認します。詳細はこちらをクリックしてください!!!!!!
6. 2.梱包と配送

3.協力顧客

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。当社は、お客様に最も最適化されたソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

当社は、アングル鋼タワー、チューブ鋼タワー、モノポールタワー、パインツリータワー、ワイヤーロープで支持されたタワー、および監視タワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛メッキ、鋼鉄タワー部門が含まれます。当社の原材料は、HBIS Group、Baowu Steel Group、Shougang Groupなどの中国の有名な製鋼所から調達しています。

6.よくある質問

1.タワーの構造は一体型ですか？
いいえ、お客様の要望に応じて設計・製造できます。
