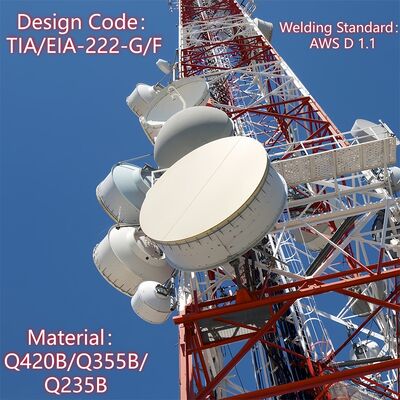

20m-80m 溶融亜鉛メッキ Q355B 4 脚アングル鋼通信格子タワー 5G BTS ステーション用

20m-80m 熱浸鍍鋅 Q355B 4 腿角鋼通信格子塔，用於 5G 基站

4 腿角鋼格子塔是一種獨立式、高強度鋼結構，專為關鍵基礎設施支持而設計。其特點是採用方形底座的四腿框架和交叉格子連接，在全球範圍內為通信、電力傳輸和其他工業應用提供可靠的骨幹。與依賴外部電線穩定性的拉線塔不同，這種自立式設計獨立存在，適用於從城市地區到偏遠地區的各種環境。

作為現代基礎設施的基石，4 腿角鋼格子塔結合了耐用性、多功能性和實用性，以滿足通信、能源和監控行業日益增長的需求。其成熟的設計和可靠的性能使其成為全球項目的首選。

產品描述

包裝詳情：電信塔將根據客戶要求，使用鍍鋅打包帶進行捆紮。

交貨：付款後 20 天從天津港發貨

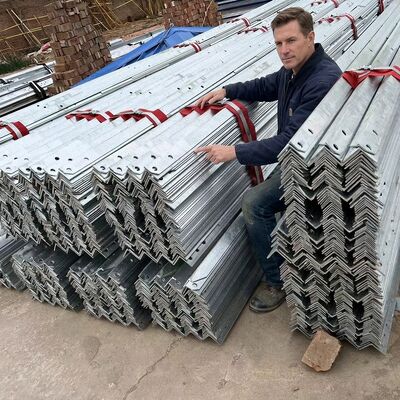

塔架構件：一座鋼塔被分成幾個捆。

螺栓：紙板袋或鋼製

我們專門設計和製造用於電信、監控、觀測和安全應用的定制鋼塔。 以下是詳細的產品信息：

4 腿角鋼塔的格子結構是什麼？

4 腿角鋼塔的格子結構是連接塔四個垂直角鋼腿的交叉桁架式框架。它由相互連接的鋼構件（通常是角鋼或格子桿）組成，形成網狀圖案，將塔本身的重量、設備重量、風、地震力以及冰荷載等荷載均勻地分配到所有四條腿上。這種結構貫穿塔的整個高度，與塔的錐形設計（底部寬，頂部窄）相結合，以增強結構完整性和穩定性。格子結構在高強度和輕質性能之間取得平衡，最大限度地減少材料使用，同時最大限度地提高承載能力和對極端環境條件的抵抗力。它還有助於空氣流通，減少風阻，進一步提高塔的整體穩定性。

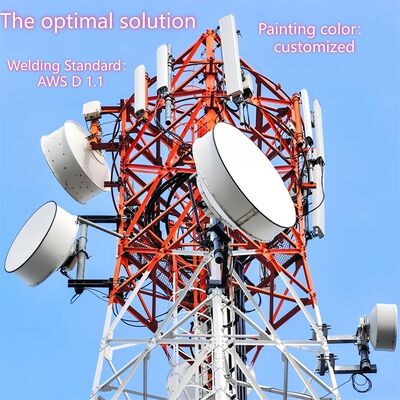

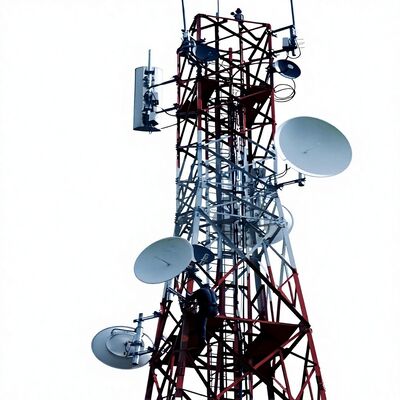

如何將微波碟安裝在 4 腿角鋼塔上？​

將微波 (MW) 碟安裝在 4 腿角鋼塔上是一個系統化、符合安全規定的過程：

1. 安裝前準備：驗證塔的承載能力，確保其能支撐微波碟的重量（包括碟、安裝支架和相關硬件）。檢查塔的設計是否符合相關設備安裝標準（例如 TIA/EIA-222-G/F）。
2. 支架安裝：將專用的天線/微波支架（隨塔提供或定制製造）連接到塔體或設備平台上預定的安裝點。這些支架使用高強度螺栓（符合 ISO 898 等級 6.8/8.8）固定，以確保與格子結構或塔腿牢固連接。
3. 碟片吊裝和定位：使用起重機或專用吊裝設備將微波碟吊裝到目標高度（通常在塔的上部或專用設備平台上）。確保碟片與預期的點對點通信路徑對齊（根據需要調整方位角和仰角）。
4. 固定碟片：使用兼容的硬件將微波碟固定到預裝支架上，並使用經過校準的工具將螺栓擰緊至指定扭矩。確保碟片水平且穩定，無晃動或移動。
5. 線纜路由和集成：將碟片的信號線纜通過塔的集成線纜托架進行佈線，以保護它們免受環境損壞。將線纜連接到塔底或中間平台上的相應設備（例如發射器/接收器），確保正確的絕緣和防水。
6. 最終檢查：進行目視檢查，確認碟片已牢固安裝，支架完好無損，線纜佈置整齊。測試碟片的信號傳輸，以驗證對準和功能，並在整個過程中遵守安全規程。

4 腿角鋼塔的主體結構是什麼？

4 腿角鋼塔的主體結構是一個自立式框架，旨在提供穩定性和承載能力，由三個核心組件構成：

• 四根垂直角鋼腿：主要的承重元件，由高品質結構鋼（例如 Q235B、Q345B、Q420；符合 ASTM A36/A572）製成，並呈方形底座配置。這些腿將塔的總重量（包括設備和環境荷載）傳遞到基礎。
• 格子桁架連接：交叉鋼構件（角鋼或格子桿），用於水平和對角連接四條腿。該桁架系統將荷載均勻地分配到整個結構上，增強剛性，並抵抗側向力（風、地震活動），形成塔特有的格子圖案。
• 錐形框架設計：塔從底部到頂部逐漸變窄（底部寬，頂部窄），通過將材料集中在荷載最重的區域（底部）來優化結構完整性，並在高海拔地區減少風阻。

輔助結構元件（例如設備平台、爬梯和線纜托架）集成到主框架中以支持實際功能，但四根垂直腿和格子桁架連接構成了塔的結構骨幹。

4 腿角鋼塔的平台、梯子

A. 平台

• 目的：作為一個高架、穩定的工作空間，用於安裝、維護或檢查設備（例如微波碟、5G 天線、監控設備）和塔架組件。它還為工人攀爬時提供安全的休息點。
• 設計特點：通常由鍍鋅鋼製成（符合 ASTM A123/ISO 1461 的耐腐蝕性），並在指定高度集成到塔的格子結構中。平台可能包括安全護欄、防滑表面和檢修口，以確保工人安全。它們的設計能夠支撐工人的重量、工具和設備，並與塔的整體承載能力相符。
• 定制：可根據項目需求在多個高度添加（例如，在天線安裝點附近或塔的中部用於維護）。

B. 梯子

• 目的：一個專用的安全通道系統，允許工人攀爬塔架以到達平台、設備或上部區域進行安裝、檢查或維修。
• 設計特點：由鍍鋅鋼製成，經久耐用且耐腐蝕，具有符合行業安全標準的等間距踏板，便於舒適攀爬。關鍵安全功能包括扶手、防墜落系統（例如安全帶的纜繩導軌），有時還包括籠式圍欄以防止墜落。梯子垂直固定在塔腿或格子桁架上，確保安全穩定的通道。
• 合規性：根據安全法規和行業標準（例如 TIA/EIA-222-G/F）設計，優先考慮工人在垂直通道期間的安全。

平台和梯子共同提高了塔的可操作性，通過提供安全、高效的高空設備和組件通道，支持持續運行和維護。

​

鍍鋅角鋼塔測試

鍍鋅是 4 腿角鋼格子塔的重要表面處理，可提供長期的耐腐蝕性，以承受惡劣的戶外條件並延長塔的使用壽命超過 20 年。以下是其鍍鋅測試的簡化概述：

1. 核心測試目標

• 確保足夠的塗層厚度，以提供持久的耐腐蝕保護。
• 驗證鋅塗層的均勻性和牢固的附著力（防止剝落/起皮）。
• 檢查是否存在關鍵缺陷（例如裸鋼、裂紋、凹坑）。
• 符合國際標準（ASTM A123、ISO 1461）。

2. 主要測試方法（在工廠和安裝後進行）

• 塗層厚度：使用磁性測厚儀（無損）或千分尺（僅限樣品破壞性測試）；最低 85–120 μm（惡劣環境下更厚）。
• 附著力：彎曲試驗（180°）、錘擊試驗或刀劃交叉切割試驗——不允許塗層脫落。
• 目視檢查：檢查是否有裸鋼、裂紋、鋅堆積不均勻或污染；如果沒有影響，則允許有輕微的不規則。
• 耐腐蝕性：鹽霧試驗（ASTM B117/ISO 9227）100–500 小時（抵抗紅鏽）；可選的長期現場暴露。
• 可選化學分析：AAS/XRF 驗證 ≥98% 的鋅純度並檢測雜質。

3. 合規標準

遵守 ASTM (A123, B117, A572)、ISO (1461, 9227, 898)、塔設計規範 (TIA/EIA-222-G/F) 和當地法規。

4. 安裝後抽檢

• 重新測量關鍵節點的厚度。
• 檢查損壞（刮痕、凹痕），如有必要，用富鋅塗料進行修補。
• 驗證螺栓孔和高磨損區域的塗層完整性。

此測試確保鍍鋅塗層的可靠性，支持塔在基礎設施應用中的性能。

請點擊此處獲取更多信息！！！

包裝與運輸

證書

​請點擊此處獲取更多信息！！！

定制產品類型與優勢

自立式塔 
自立式塔通常是 3 腿或 4 腿塔，其材料為鋼管或角鋼。至於連接，管塔通過法蘭連接，角鋼塔通過螺母和螺栓連接。 
特點： 
1. 風荷載係數小，抗風能力強。 
2. 節省土地資源，位置便利。 
運輸和安裝方便。

管鋼塔
管塔是指一種自立式高層鋼結構，其塔柱由鋼管製成，塔體截面呈三角形。其主要特點是三根管塔柱由鋼管製成，塔體截面呈三角形，這是一種與角鋼不同的高層鋼結構。

單管塔

單管塔是一種常用類型，外觀美觀，佔地面積小，為 9 至 18 平方米，性價比高，被廣泛採用。塔體採用更合理的截面，通過高強度螺栓或搭接（滑動連接）連接。 它具有安裝方便的特點，並且可以適應各種複雜的現場條件。

拉線塔 
拉線塔外觀新穎，其最大特點是利用鋼絲繩加固。拉線塔是一種常見的通信塔類型，經濟實用。它比其他類型的塔更輕、更便宜。非常適合地理範圍廣闊的地區。 

瞭望塔
瞭望塔是一種多功能建築，主要用於觀察周圍環境，並在多個領域發揮重要作用。其設計強調與自然環境的和諧統一，建築風格通常與周圍環境協調。觀景塔通常由塔身、平台、塔頂和梯子組成，結構緊湊耐用。

偽裝樹塔
偽裝樹塔也是一種仿生樹塔的人工樹，底座與真樹相似，加上精緻的設計，當放置在景區、公園和廣場的真樹之間時，它將成為大自然的一部分。 
特點： 
1. 精緻的結構和華麗的外觀。 
2. 結構穩定性強，工作壽命長。 
3. 佔地面積小，經濟效益大。

我們的服務

嘉耀有限公司是一家專業的電信塔製造商，並獲得 ISO9001 認證。我們致力於為客戶提供最優化的解決方案和最佳的通信塔。許多產品已出口到美國、歐洲和其他 55 個不同的國家。
我們專門設計和製造角鋼塔、管鋼塔、單管塔、松樹塔、拉線塔和瞭望塔。我們的部門包括設計、研發、檢驗、實驗室、質量控制、鍍鋅和鋼塔部門。我們的原材料來自中國知名鋼廠：河鋼集團、寶武鋼鐵集團、首鋼集團。
​

如果您需要，我們將 24 小時為您服務！
