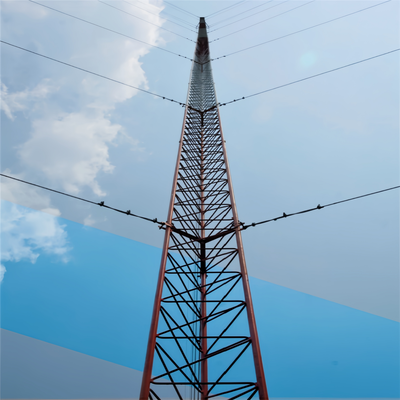

プロフェッショナルGuyedワイヤータワー通信マスト格子スチールラジオタワーFM TV信号放送局用安全登山はしごとプラットフォームアクセサリー付き

プロフェッショナルガイワイヤー塔通信マスト格子鋼製ラジオ塔 FM TV信号放送局用 安全クライミングラダーおよびプラットフォームアクセサリー付き

コア構造と設計上の特徴

• 細いタワー本体：円筒形または格子鋼構造（自立型タワーよりも狭い）として構築され、負荷分散を最適化するためにテーパー形状になっています。

• ガイワイヤーシステム：複数の鋼ケーブルセットが20〜30m間隔でマストに取り付けられ、風/地震力に抵抗するために45〜60°の角度で地面に固定されています。

• 高さ範囲：30mから200m超まで（ほとんどの自立型タワーよりも高い）、特定のニーズに合わせてカスタマイズ可能です。

• アクセサリー：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（高さ60m超の場合）が含まれます。

主要材料と基準

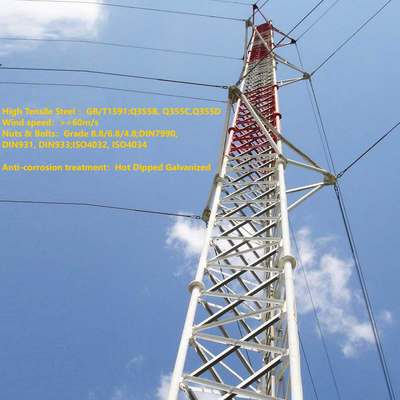

• タワー本体：耐食性と強度を高めるための亜鉛メッキ構造用鋼（ASTM A36/S235JR）

• ガイワイヤー：耐久性のための亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）

• アンカー：ワイヤーを固定するための頑丈なコンクリート/鋼アンカー、引張荷重用に設計されています。

• 準拠：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。

主な適用シナリオ

• 放送/通信：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化します）。

• 気象観測：正確な大気データを得るために、高高度に気象センサー/レーダーを設置します。

• 航空ナビゲーション：遠隔地（山、海岸）に航空ビーコンを設置します。

• 科学研究：地上干渉の上空に大気観測装置（オゾンモニター）を設置します。

1.仕様

ガイワイヤータワーのタワーボディとは何ですか？

ガイワイヤータワー（ガイワイヤーマストタワー）のタワーボディは、アンテナ、センサー、その他の機器をサポートする中央の細長い荷重支持構造であり、自立型の剛性ではなく、外部のガイワイヤーに横方向の安定性を依存しています。通常、円筒形または格子鋼フレームワークとして構築され、自立型タワーよりも狭く、負荷分散と耐風性を最適化するためにテーパー形状（底部が広く、上部が狭い）になっています。タワーボディは、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要なアクセサリーの取り付けベースとして機能し、モジュール設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さのカスタマイズが可能です。

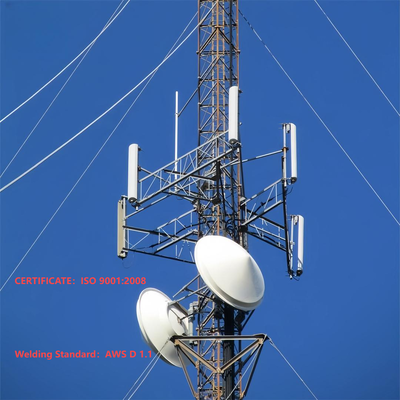

ガイワイヤータワーにアンテナを取り付ける方法は？

ガイワイヤータワーへのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

1. 設置前準備：アンテナの重量（ハードウェアと関連ケーブルを含む）をサポートできることを確認するために、タワーの耐荷重能力を確認します。腐食、構造的損傷、または緩んだ接続がないかタワーボディを点検し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。
2. アンテナマウントの設置：タワーボディの事前に指定されたポイントに専用のアンテナマウント（タワーの統合アクセサリー）を取り付けます。これらのマウントは通常、タワーの亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。
3. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
4. アンテナの固定：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて移動を防ぎます。アンテナが水平で安定しており、パフォーマンスや構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
5. ケーブルのルーティングと統合：環境ダメージから保護するために、タワーの統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。アンテナにケーブルを接続し、接続ポイントで適切な絶縁と防水を確保しながら、地上機器まで配線します。
6. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体で（例：作業員の落下防止）すべての安全プロトコルが遵守されていることを確認します。

ガイワイヤータワーのアンチクライミングデバイスとは何ですか？

ガイワイヤータワーのアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを低減するためにタワーボディに設置される特殊な安全コンポーネントです。一般的な設計には以下が含まれます。

• アンチクライムカラー/スカート：タワーの根元近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりを提供しないことで登攀を阻止します。
• スパイク付きまたはギザギザの抑止装置：下部タワーセクションまたはラダーに設置された非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。
• ロックされたアクセス：タワーに地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、ロックされたゲートは認定担当者のみにアクセスを制限します。

これらのデバイスは、耐食性材料（例：タワーボディと一致する亜鉛メッキ鋼）で構築されており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全基準およびタワーオペレーターの責任軽減に準拠しています。

ガイワイヤーとガイワイヤータワーを接続する方法

ガイワイヤーをガイワイヤータワーに接続することは、ワイヤーが風や地震力に対してタワーを効果的に安定させることができるようにするための、安全で荷重支持のプロセスを含みます。

1. 準備：耐久性のために亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られたガイワイヤーを選択します。タワーの設計で指定されているように、タワーボディに20〜30m間隔で事前に製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。
2. 取り付け金具の設置：高強度ボルト（タワーの亜鉛メッキ鋼構造と互換性がある）を使用して、タワーの事前に指定された取り付けポイントに頑丈なガイワイヤーブラケットまたはクレビを取り付けます。これらのブラケットは、タワーボディ全体に張力を均等に分散するように設計されています。
3. ワイヤー終端処理：各ガイワイヤーの端を固定するために、専門の終端継手（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
4. 接続と張力調整：終端処理されたガイワイヤーの端をシャックルまたはピンを使用してタワーのブラケットに取り付け、緩みがないことを確認します。張力調整ツール（例：ターンバックルまたはコメアロング）を使用して、ワイヤーの張力を設計仕様に調整します。これはタワーの横方向の力をバランスさせるために重要です。
5. 検証：接続がタワーのテーパー構造に沿っており、ワイヤーが均一に張力調整されていること（タワーボディにストレスをかける可能性のある過度の締め付けを避ける）を確認します。ハードウェアと終端継手が耐食性であり、タワーの安全基準に準拠していることを確認します。

ガイワイヤーとガイワイヤーアンカーボルトを接続する方法

ガイワイヤーをガイワイヤーアンカーボルト（グラウンドアンカー）に接続することは、ワイヤーの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです。

1. アンカーの準備：グラウンドアンカー（引張荷重用に設計された頑丈なコンクリートまたは鋼アンカー）が、ガイワイヤーに対して45〜60°の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。
2. アンカーボルトの露出：アンカーの上部ボルト（ガイワイヤーアンカーボルト）が地面から突き出ており、接続ハードウェアに対応できるようにねじ山が切られていることを確認します。ボルトは、ガイワイヤーの張力に耐えるために高強度鋼で作られている必要があります。
3. ワイヤー終端処理：タワー接続で使用されるものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、ガイワイヤーの自由端を終端処理し、安全で荷重支持の端を確保します。
4. 接続ハードウェアの組み立て：ターンバックル（張力調整用）とシャックルを終端処理されたガイワイヤーに取り付けます。ターンバックルは、ナットまたはワッシャーを介してガイワイヤーアンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
5. 張力調整と固定：ターンバックルを使用してガイワイヤーを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗することを保証します。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
6. 最終チェック：接続が安全であり、アンカーに動きの兆候がなく、ガイワイヤーが正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端処理の腐食を点検し、IEC 62305および地域の安全基準への準拠を確認します。

詳細はこちらをクリックしてください!!!!!!

3.協力顧客

4.認証

5.当社のサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。当社は、お客様に最も最適化されたソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。
当社は、アングル鋼タワー、チューブ鋼タワー、モノポールタワー、パインツリータワー、ガイワイヤータワー、ガードタワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼タワー部門が含まれます。当社の原材料は、HBISグループ、宝武鋼グループ、首鋼グループなどの中国の有名な鋼材工場から調達しています。

ご要望があれば、24時間いつでも対応いたします！
