30 メートル 45 メートル 60 メートル溶融亜鉛メッキ 4 脚角鋼鉄塔高風荷重自立格子通信塔 5G モバイル信号基地局サイト用

30m 45m 60m 熱浸亜鉛めっき 4本脚角鋼タワー 高風荷重 自立式格子通信タワー 5Gモバイル基地局サイト用

4本脚角鋼格子タワーは、重要なインフラストラクチャをサポートするために設計された、自立型の高強度鋼構造です。正方形の底辺を持つ4本脚のフレームと格子状の接続が特徴で、世界中の通信、電力伝送、その他の産業用途の信頼できる基盤として機能します。安定性のために外部ワイヤーに依存する支線塔とは異なり、この自立型設計は独立して立っており、都市部から遠隔地まで多様な環境に適応できます。

現代のインフラストラクチャの礎として、4本脚角鋼格子タワーは、通信、エネルギー、監視分野の増大する需要を満たすために、耐久性、汎用性、実用性を兼ね備えています。成熟した設計と信頼性の高いパフォーマンスにより、世界中のプロジェクトで好まれる選択肢となっています。

製品説明

梱包詳細:通信タワーは、お客様の要件に応じて亜鉛めっきストラップで束ねられます。

配送:支払い後20日で天津港から出荷

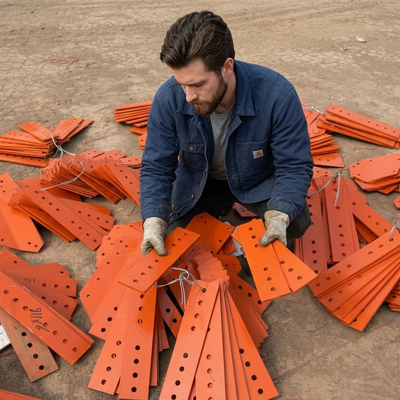

タワー部材: 1つの鋼鉄タワーはいくつかの束に分けられます。

ボルト: パクラムロンバッグまたはスチール

通信、監視、観測、セキュリティ用途向けのカスタム鋼鉄タワーの設計と製造を専門としています。 以下に詳細な製品情報を示します:

4本脚角鋼タワーの格子構造は何ですか？

4本脚角鋼タワーの格子構造は、タワーの4本の垂直な角鋼脚を接続する格子状のトラス状フレームワークです。相互に接続された鋼材（通常は角鋼または格子棒）で構成され、ウェブ状のパターンを形成し、タワー自体の重量、機器の重量、風、地震力、氷荷重などの荷重を4本の脚すべてに均等に分散します。この構造はタワーの高さ全体に統合されており、タワーのテーパー設計（底面が広く、上部が狭い）を補完して、構造的完全性と安定性を向上させます。格子構成は、高い強度と軽量なパフォーマンスのバランスを取り、材料の使用量を最小限に抑えながら、耐荷重能力と極端な環境条件への耐性を最大化します。また、空気の流れを促進し、風の抵抗を減らし、タワー全体の安定性をさらに向上させます。

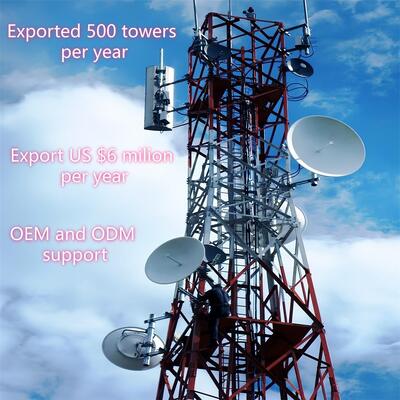

4本脚角鋼タワーにMWディッシュを取り付ける方法は？​

4本脚角鋼タワーへのマイクロ波（MW）ディッシュの取り付けは、体系的で安全規制に準拠したプロセスに従います:

1. 設置前準備：MWディッシュの重量（ディッシュ、取り付けブラケット、および関連ハードウェアを含む）をサポートできることを確認するために、タワーの耐荷重能力を確認します。タワーの設計が、機器の取り付けに関する関連規格（例：TIA/EIA-222-G/F）に準拠していることを確認します。
2. ブラケットの取り付け：タワー本体または機器プラットフォームの指定された取り付けポイントに、専用のアンテナ/マイクロ波ブラケット（タワーに付属またはカスタム製造）を取り付けます。これらのブラケットは、高強度ボルト（ISO 898グレード6.8/8.8に準拠）を使用して固定され、格子構造またはタワー脚への確実な接続を保証します。
3. ディッシュの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、MWディッシュを目標の高さ（通常はタワーの上部セクションまたは専用機器プラットフォーム）まで吊り上げます。ディッシュが意図したポイントツーポイント通信パスに整列していることを確認します（必要に応じて方位角と仰角を調整します）。
4. ディッシュの固定：互換性のあるハードウェアを使用して、MWディッシュを事前に取り付けられたブラケットに固定し、校正された工具で指定されたトルクにボルトを締め付けます。ディッシュが水平で安定しており、ぐらつきや動きがないことを確認します。
5. ケーブルの配線と統合：環境ダメージから保護するために、ディッシュの信号ケーブルをタワーの統合ケーブルトレイに通します。タワーのベースまたは中間プラットフォームで、適切な絶縁と防水を確保しながら、ケーブルを適切な機器（例：送信機/受信機）に接続します。
6. 最終検査：ディッシュがしっかりと取り付けられていること、ブラケットが損傷していないこと、ケーブルが適切に整理されていることを確認するために目視検査を行います。ディッシュの信号送信をテストして、整列と機能を確認し、プロセス全体で安全プロトコルを遵守します。

4本脚角鋼タワーの主な構造は何ですか？

4本脚角鋼タワーの主な構造は、安定性と耐荷重のために設計された自立型フレームワークであり、3つの主要コンポーネントで構成されています:

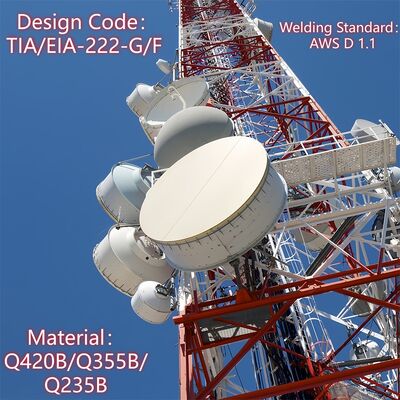

• 4本の垂直角鋼脚：高品質の構造用鋼（例：Q235B、Q345B、Q420；ASTM A36/A572準拠）で作られ、正方形のベース構成で配置された主要な耐荷重要素です。これらの脚は、タワーの総重量（機器および環境荷重を含む）を基礎に伝達します。
• 格子トラス接続：4本の脚を水平および斜めに接続する格子状の鋼材（角鋼または格子棒）です。このトラスシステムは、構造全体に荷重を均等に分散し、剛性を高め、横方向の力（風、地震活動）に抵抗し、タワーの特徴的な格子パターンを形成します。
• テーパーフレーム設計：タワーは、底面が広く、上部が狭いように、底面から上部にかけて徐々に狭くなっています。これにより、荷重が最も重い底面で材料を集中させ、高高度での風の抵抗を減らすことで、構造的完全性を最適化します。

補助的な構造要素（例：機器プラットフォーム、クライミングラダー、ケーブルトレイ）は、実用的な機能をサポートするために主要なフレームワークに統合されていますが、4本の垂直脚と格子トラス接続がタワーの構造的バックボーンを形成します。

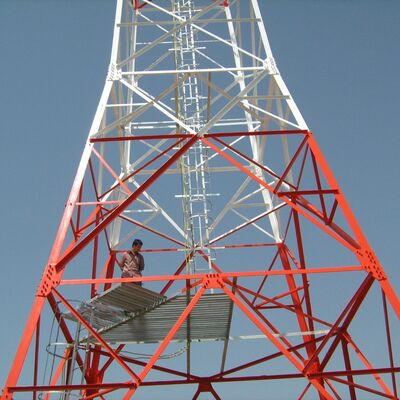

4本脚角鋼タワーのプラットフォーム、ラダー

A. プラットフォーム

• 目的：機器（例：MWディッシュ、5Gアンテナ、監視デバイス）やタワーコンポーネントの設置、保守、点検のための、高所にあり安定した作業スペースとして機能します。また、作業者が登る際の安全な休憩場所も提供します。
• 設計上の特徴：通常、亜鉛めっき鋼（耐食性のためにASTM A123/ISO 1461に準拠）で作られ、指定された高さでタワーの格子構造に統合されます。プラットフォームには、作業者の安全を確保するために、安全手すり、滑り止め表面、アクセスハッチが含まれる場合があります。タワー全体の耐荷重能力に沿って、作業者、工具、機器の重量をサポートするように設計されています。
• カスタマイズ：プロジェクトのニーズに応じて、複数の高さに追加できます（例：アンテナ取り付けポイントの近く、または保守のためにタワーの中間）。

B. ラダー

• 目的：プラットフォーム、機器、または上部セクションに到達して設置、点検、修理を行うために、作業者がタワーを登ることを可能にする専用の安全アクセスシステムです。
• 設計上の特徴：耐久性と耐食性のために亜鉛めっき鋼で作られ、快適な登攀のために均等に間隔を空けた段（業界安全基準に準拠）を備えています。主要な安全機能には、手すり、落下防止システム（例：ハーネス用のケーブルガイド）、および転倒防止のためのケージエンクロージャーが含まれる場合があります。ラダーは、タワーの脚または格子トラスに垂直に取り付けられ、安全で安定した経路を保証します。
• コンプライアンス：安全規制および業界標準（例：TIA/EIA-222-G/F）に沿って設計され、垂直アクセス中の作業者の保護を優先します。

プラットフォームとラダーは together、高高度の機器やコンポーネントへの安全で効率的なアクセスを可能にし、継続的な運用と保守をサポートすることで、タワーの使いやすさを向上させます。

​

角鋼タワーの亜鉛めっきテスト

亜鉛めっきは、4本脚角鋼格子タワーにとって重要な表面処理であり、過酷な屋外条件に耐えるための長期的な耐食性を提供し、タワーの耐用年数を20年以上延長します。以下に、その亜鉛めっきテストの簡単な概要を示します:

1. コアテストの目的

• 耐久性のある耐食性のために十分なコーティング厚さを確保する。
• 亜鉛コーティングの均一性と強力な接着性を検証する（剥がれ/フレークを防ぐ）。
• 重要な欠陥（例：裸鋼、亀裂、ピット）がないことを確認する。
• 国際規格（ASTM A123、ISO 1461）に準拠する。

2. 主要なテスト方法（工場後および設置後の実施）

• コーティング厚さ：磁気厚さ計（非破壊）またはマイクロメーター（サンプルのみ破壊）を使用します。最小85〜120μm（過酷な環境ではより厚く）。
• 接着性：曲げ試験（180°）、ハンマー試験、またはナイフクロスハッチ試験—コーティングの剥離は許可されません。
• 目視検査：裸鋼、亀裂、不均一な亜鉛の堆積、または汚染を確認します。影響がない場合は、軽微な不規則性は許容されます。
• 耐食性：塩水噴霧試験（ASTM B117/ISO 9227）を100〜500時間（赤錆に耐える）；オプションの長期フィールド暴露。
• オプションの化学分析：AAS/XRFを使用して、亜鉛純度≥98%を確認し、不純物を検出します。

3. コンプライアンス規格

ASTM（A123、B117、A572）、ISO（1461、9227、898）、タワー設計コード（TIA/EIA-222-G/F）、および地域の規制に準拠します。

4. 設置後のスポットチェック

• 重要な接合部での厚さを再測定します。
• 損傷（傷、へこみ）を検査し、必要に応じて亜鉛リッチペイントでタッチアップします。
• ボルト穴や摩耗の激しい部分でのコーティングの完全性を検証します。

このテストにより、亜鉛めっきコーティングの信頼性が確保され、インフラストラクチャアプリケーションでのタワーのパフォーマンスがサポートされます。

詳細についてはこちらをクリックしてください!!!!!!

梱包と配送

証明書

​詳細についてはこちらをクリックしてください!!!!!!

カスタマイズされた製品タイプと利点

自立型タワー 
自立型タワーは通常3本脚または4本脚のタワーであり、その材料は鋼管または角鋼です。接続に関しては、管状タワーはフランジで接続され、角鋼タワーはナットとボルトで接続されます。 
特徴: 
1.風荷重係数が小さく、耐風性が強い。 
2.土地資源を節約し、便利な場所。 
便利な輸送と設置。 

鋼管タワー
パイプタワーとは、タワーコラムが鋼管で作られ、タワー本体セクションが三角形である自立型の高層鋼構造を指します。その主な特徴は、3本のチューブタワーコラムが鋼管で作られ、タワー本体セクションが三角形であることであり、角鋼とは異なる高層鋼構造です。

モノポールタワー

モノポールタワーは、一般的なタイプであり、美しい外観、9〜18平方メートルの小さな面積をカバーし、費用対効果が高く、大多数の建設で採用されています。タワー本体はより合理的なセクションを採用しており、高強度ボルトまたはオーバーラップ（スリップ接続）で接続されています。 設置が容易で、さまざまな複雑な現場に適応できるという特徴があります。

支線塔 
支線塔は斬新な外観を持ち、その最大の特性は鋼鉄の支線を使用して強化されていることです。支線塔は、経済的で実用的な一般的なタイプの通信塔です。他のものよりも軽量で安価です。広大な地理的エリアに非常に適しています。 

監視塔
監視塔は、周囲の環境を観察するために主に機能する多目的ビルであり、複数の分野で重要な役割を果たします。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。監視塔は通常、タワー本体、プラットフォーム、タワー、ラダーで構成され、コンパクトで耐久性のある構造を持っています。

迷彩ツリータワー
迷彩ツリータワーは、バイオニックツリータワーの人工ツリーの一種でもあり、本物のようなベースに、細心の注意を払ったデザインが施されており、景勝地、公園、広場の本物の木の中に配置されると、自然の一部になります。 
特徴: 
1.絶妙な構造とゴージャスな外観。 
2.強力な構造的安定性と長い作業寿命。 
3.小さな面積をカバーし、大きな経済効果。 

私たちのサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。
角鋼タワー、鋼管タワー、モノポールタワー、パインツリータワー、支線塔、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、研究所、品質管理、亜鉛めっき、鋼鉄タワー部門が含まれます。当社の原材料は、中国の有名な製鉄所であるHBISグループ、宝武鋼鉄グループ、首鋼グループから調達しています。
​

必要な場合は、24時間年中無休で対応いたします！
