亜鉛メッキガイドワイヤータワー格子通信マスト鋼構造ラジオタワーFMテレビ信号放送用防食表面処理

防腐処理済み亜鉛メッキ鋼管マスト鉄塔通信鉄塔 FM/TV信号放送用

主要構造・設計上の特徴

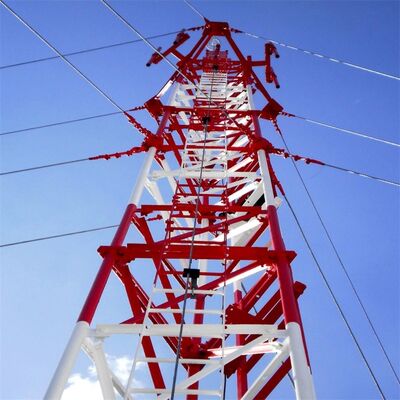

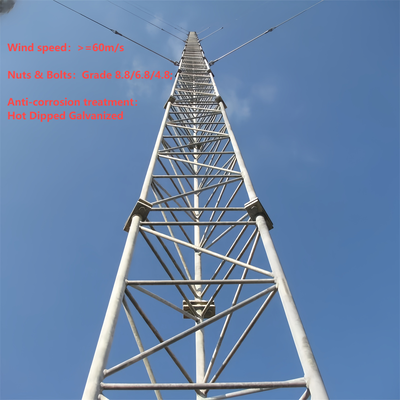

• 細い鉄塔本体：円筒形または格子状の鋼構造（自立式鉄塔よりも細い）として構築され、負荷分散を最適化するために先細りの形状になっています。

• 支線システム：複数の鋼ケーブルセットが20〜30m間隔でマストに取り付けられ、風/地震力に抵抗するために地面に45〜60°の角度で固定されています。

• 高さ範囲：30mから200m超まで（ほとんどの自立式鉄塔よりも高い）、特定のニーズに合わせてカスタマイズ可能です。

• 付属品：はしご、アンテナマウント、ケーブルトレイ、航空障害灯（60m超の場合）が含まれます。

主要材料・規格

• 鉄塔本体：耐食性と強度を高めるための亜鉛メッキ構造用鋼（ASTM A36/S235JR）

• 支線：耐久性のための亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）

• アンカー：ワイヤーを固定するための頑丈なコンクリート/鋼アンカー、引張荷重用に設計されています。

• 準拠：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。

主な適用シナリオ

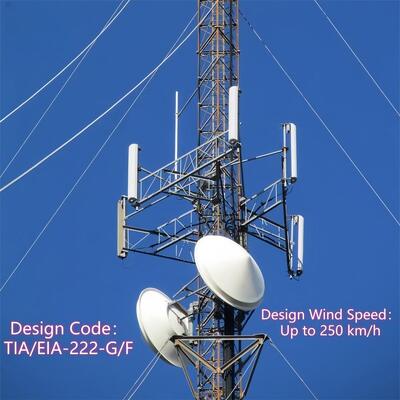

• 放送/通信：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。

• 気象観測：正確な大気データを得るために、高高度に気象センサー/レーダーを設置します。

• 航空ナビゲーション：遠隔地（山、海岸）に航空ビーコンを設置します。

• 科学研究：地上干渉の上空に大気観測装置（オゾンモニター）を設置します。

1.仕様

支線式鉄塔の鉄塔本体とは何ですか？

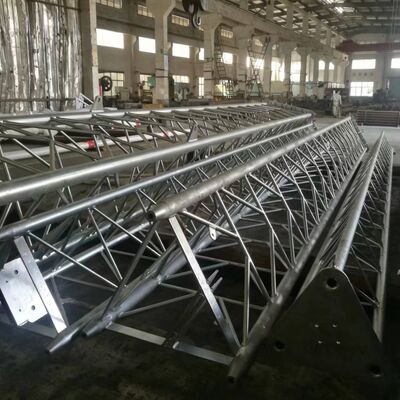

支線式鉄塔（支線式マスト鉄塔）の鉄塔本体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立式の剛性ではなく、外部の支線で横方向の安定性を確保しています。通常、円筒形または格子状の鋼構造フレームワークとして構築され、自立式鉄塔よりも細く、負荷分散と耐風性を最適化するために先細りの設計（底部が広く、上部が狭い）が特徴です。鉄塔本体は、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。はしご、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さのカスタマイズが可能です。

支線式鉄塔にアンテナを取り付ける方法は？

支線式鉄塔へのアンテナの取り付けは、鉄塔の設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

1. 設置前準備：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、鉄塔の耐荷重能力を確認します。鉄塔本体に腐食、構造的損傷、または緩みがないか検査し、地域の安全基準（例：IEC 62305の雷保護）への準拠を確認します。
2. アンテナマウントの設置：鉄塔本体の指定されたポイントに、専用のアンテナマウント（鉄塔の統合付属品）を取り付けます。これらのマウントは通常、鉄塔の亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力や振動に耐えるしっかりした接続を確保します。
3. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
4. アンテナの固定：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクまで締め付けて移動を防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
5. ケーブルの配線と統合：環境ダメージから保護するために、鉄塔の統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。ケーブルをアンテナに接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。
6. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、安全な設置を確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体で（例：作業員の落下防止）すべての安全プロトコルが遵守されていることを確認します。

支線式鉄塔のアンチクライミングデバイスとは何ですか？

支線式鉄塔のアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを低減するために鉄塔本体に設置される特殊な安全部品です。一般的な設計には以下が含まれます。

• アンチクライムカラー/スカート：鉄塔の根元付近（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりを提供しないことで登攀を阻止します。
• スパイクまたはギザギザの抑止具：下部の鉄塔セクションまたははしごに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。
• ロックされたアクセス：鉄塔に地上アクセスパネルまたははしごの入り口が装備されている場合、ロックされたゲートは認定担当者のみにアクセスを制限します。

これらのデバイスは、耐食性材料（例：鉄塔本体と一致する亜鉛メッキ鋼）で構築されており、屋外条件に耐えます。その主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全基準および鉄塔運用者の責任軽減に準拠しています。

支線と支線式鉄塔を接続する方法は？

支線と支線式鉄塔の接続は、ワイヤーが風や地震力に対して鉄塔を効果的に安定させることができるように、安全で荷重支持のプロセスを含みます。

1. 準備：耐久性のために亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られた支線を選択します。鉄塔本体に、鉄塔の設計で指定された20〜30m間隔で、事前に製造された取り付けポイント（ラグ、ブラケット、またはクロスアームなど）があることを確認します。
2. 取り付け金具の設置：高強度ボルト（鉄塔の亜鉛メッキ鋼構造と互換性のある）を使用して、鉄塔の指定された取り付けポイントに頑丈な支線ブラケットまたはシャックルを取り付けます。これらのブラケットは、鉄塔本体全体に均等に張力を分散するように設計されています。

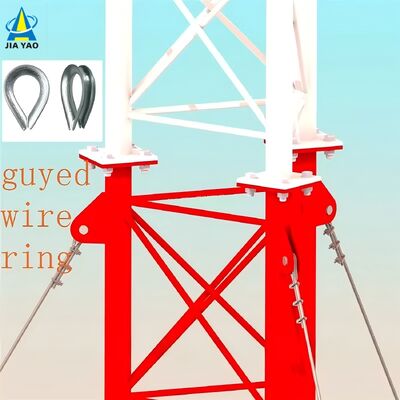

3. ワイヤーの終端処理：各支線の端を固定するために、専門の終端継手（スウェージスリーブ、ケーブルクランプ、またはシンブルなど）を使用します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
4. 接続と張力調整：終端処理された支線の端をシャックルまたはピンを使用して鉄塔のブラケットに取り付け、たるみのないしっかりしたフィット感を確保します。張力調整ツール（ターンバックルまたはカムアロングなど）を使用して、ワイヤーの張力を設計仕様に調整します。これは鉄塔の横方向の力をバランスさせるために重要です。
5. 検証：接続が鉄塔の先細りの構造に沿っており、ワイヤーが均一に張力されている（鉄塔本体にストレスをかける可能性のある過度の締め付けを避ける）ことを確認します。ハードウェアと終端継手が耐食性であり、鉄塔の安全基準に準拠していることを確認します。

支線と支線アンカーボルトを接続する方法は？

支線と支線アンカーボルト（グラウンドアンカー）の接続は、ワイヤーの張力を地面に伝達し、鉄塔の安定性を確保するための重要なステップです。

1. アンカーの準備：グラウンドアンカー（頑丈なコンクリートまたは鋼アンカー、引張荷重用に設計）が、支線に対して45〜60°の角度で地面に正しく設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。
2. アンカーボルトの露出：アンカーの上部ボルト（支線アンカーボルト）が地面から突き出ており、接続ハードウェアに対応するようにねじ山が切られていることを確認します。ボルトは、支線の張力に耐えるために高強度鋼で作られている必要があります。
3. ワイヤーの終端処理：鉄塔の接続で使用されるものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支線の自由端を終端処理し、安全で荷重支持の端を確保します。
4. 接続ハードウェアの組み立て：ターンバックル（張力調整用）とシャックルを終端処理された支線に取り付けます。ターンバックルは、ナットまたはワッシャーを介して支線アンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
5. 張力調整と固定：ターンバックルを使用して支線を所定の仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
6. 最終チェック：接続が安全であり、アンカーに動きの兆候がなく、支線が正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端の腐食を検査し、IEC 62305および地域の安全基準への準拠を確認します。

詳細はこちらをクリックしてください!!!!!!

3.協力顧客

4.認証

5.当社のサービス

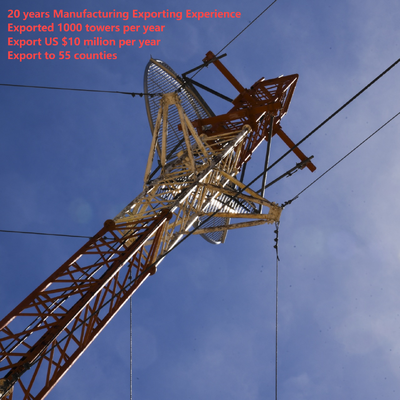

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信鉄塔メーカーです。当社は、お客様に最も最適化されたソリューションと最高の通信鉄塔を提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。
