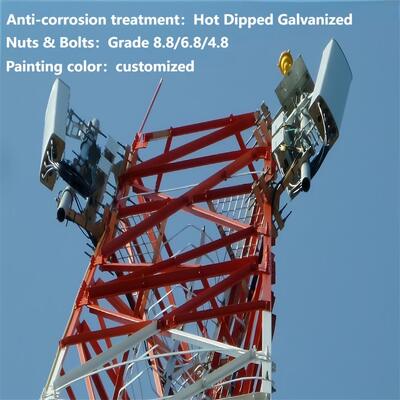

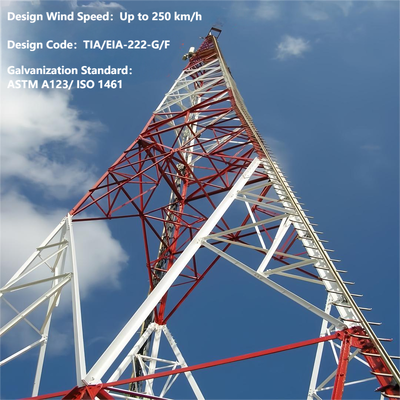

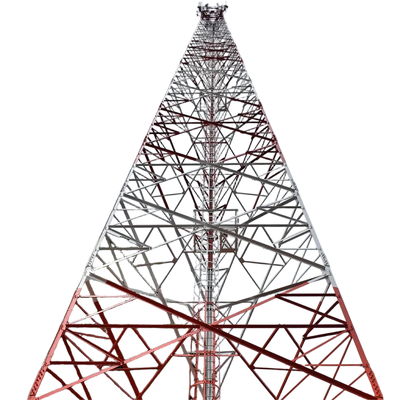

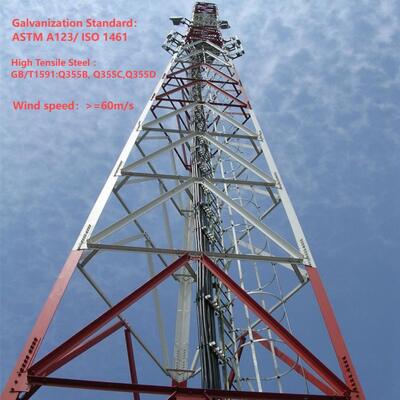

溶融亜鉛メッキ 3 4 脚角鉄塔格子通信塔 Q345B 高強度鋼 GSM CDMA LTE 携帯電話信号基地局サイト

ホットディップガルバン化 3 4 脚の角型鉄塔 格子 通信塔 Q345B 高強度鉄 GSM CDMA LTE モバイル電話信号基地局 サイト

3本足の角型鋼鉄塔通信機器の製造の技術分野に属し,特に三角形の無線通信タワーに関連しており,タワーボディ,雷棒,トワーボディは三角形のタワーボディラップで形成されています塔の脚が地面に固定され,雷の棒が塔の体の上部から伸びて,塔の体は同じ傾斜または一度変形傾斜の塔の体周りを表します.塔の体面の横切りは角鋼縦軸の囲い構造の等角三角形,塔体は,上から下へと連続して複数の操作プラットフォームが備わっています.ユーティリティモデルによると 三角形の無線通信塔は 安全性と信頼性の利点があるシンプルな構造です
製品説明

3本足の角型鉄塔の体とは?

3足の角型鉄塔の体体は,三角形構成で特徴づけられる塔の重荷を負担するコア構造である.上部に接続された3つの垂直鋼の脚 (または柱) で構成されています.通常は,高さ全体で足をつなぐ,追加の角型鋼筋接続部品で,カーソリーは,両垂直負荷に効率的に耐えるように設計されている (e.例えば,アンテナ,設備,塔そのものの重量) と水平負荷 (風,雪,地震力など). 角形設計と三角形のフレームワークは,例外的な安定性を提供します.厳しい環境でも電気通信,電源伝送,電源配送,電源配送,電源配送,電源配送,電源配送,電源配送,電源配送,電源配送,電源配送,電源配送など,監視装置.

3本足の角型鉄塔の足とは?

3本足の角型鋼鉄塔の"足"は,塔の基礎と接する各垂直脚の底部分を指します.塔の全重量とその負荷 (設備) を転送する責任のある重要な部品です脚は,通常,接続プレート,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルト,ボルトなどコンクリートや鉄筋基地にしっかりと固定するアンカーポイント高強度でガルバン製の鋼 (塔の体と一致) から作られ,脚は切断,張力,圧縮力に抵抗するように設計されています.塔が動いたり倒れたりするのを防ぐこと設計は,土地の地質条件に合わせて設計され,最大限の安定性のために基礎と互換性を確保します.

3本足の角型鉄塔の梯子とケーブルトレイとは?

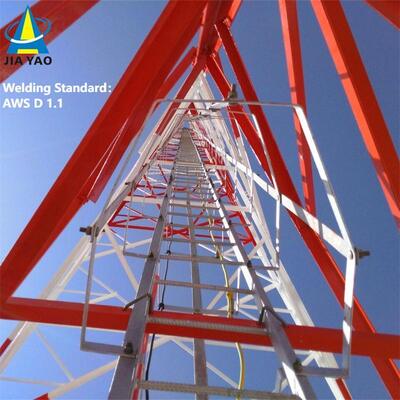

• 階段: 塔体に沿って設置された安全アクセスコンポーネントで,作業者が設置,保守,または検査のために上 (または中間プラットフォーム) に登るための安全な経路を提供します.階段 は,通常,腐食 耐性 や 耐久性 を 向上 する ため,電熱 鋼 で 作ら れ て い ます快適な登り方のために標準間隔で隔離された梯子を備える.これらの梯子は,作業員を落下から保護するための手掛かり,落下防止システム,または檻の囲いなどの安全装置を含む場合があります.
• ケーブルトレイ: 塔体に設置された構造チャネルまたはトレイで,ケーブル (通信ケーブル,電源ケーブルなど) を組織し,サポートし,保護するために設計されています.塔のベースと上部にある装置の間を走るケーブルトレイは,ケーブルを整頓し,環境要因 (風,雨,紫外線) から絡み合ったり損傷したりするのを防ぎ,保守のために簡単にアクセスできるようにします.他のタワーコンポーネントと同様に,耐久性と耐腐蝕設計との互換性を確保するために,ガルバनाइズされた鋼で作られています.階段とケーブルトレイは,安全なアクセスと効率的なケーブル管理を可能にすることで,タワーの機能を向上させます.

3本足の角型鉄塔を設置するには?

3本足の角型鉄塔の設置は,安全に焦点を当てた体系的なプロセスに従います.

1. 敷地調査 と 基礎 準備■まず,最適な位置を決定し,地質条件を評価し,環境や構造上の可能性のある制約 (風速,地震活動)その後,塔の重量と負荷要件に合わせた堅牢な基盤 (通常はコンクリートまたは鉄筋コンクリート) を構築します.塔 の 脚 を 支える ため に,基礎 は 平ら な もの で 地 に しっかり 固定 さ れ て いる べき です.
2. 塔部品組成: 工場へプリファブリック部品 (鋼鉄の脚,接続部品,梯子,ケーブルトレイ) を輸送する.角形接続部品を固定して塔構造を形成する組み立て中に梯子やケーブルトレイのような補助部品を設置します
3. 塔 の 建設: 組み立てた塔 (あるいは,より高い塔の場合,その部分) を垂直位置に上げるために,クレーンや特殊な持ち上げ装置を使用します.塔の脚を 基礎 の 固定 点 と 慎重 に 合わせ て 塔 を 固定 する 螺栓 や 固定 器 を 用い て 固定 する.
4. 設備の設置: 望ましい装置 (例えばアンテナ,マイクロ波皿,電源配送線) を塔の上位プラットフォームまたは指定されたマウントポイントに設置する.前もって設置されたケーブルトレイを通る路線ケーブル基地に装置を接続する
5. 品質管理と安全管理: 塔の構造的整合性を確認するための厳格な品質検査を実施する (例えば,ボルトの密度,部品の並列,耐腐蝕性).装置全体で安全プロトコルを実施する (e(例えば,作業員の転倒防止,機器の負荷テスト) 業界基準の遵守を保証する.最終的な検査は塔が安定し,機器が適切に設置されていることを確認します.そしてすべてのシステムは意図されたように機能します.

角型鋼鉄塔の試験

角型鋼鉄塔 (例えば3脚の角型鋼鉄塔) のために,ガルバン化は重要なプロセスであり,腐食耐性を提供し,屋外での構造の使用寿命を延長します.厳しい環境 (e)熱帯電池は,熱帯電池の表面を覆うために,熱帯電池の表面を覆うために,厳格な検査手順がいくつか行われています角型鋼鉄塔の電圧試験の詳細な概要は以下です.

1バルナージング 試験 の 基本 目的

試験の主な目的は,次のことを確認することです.

適切なコーティング厚さ (耐腐蝕防止を保証する)

亜鉛コーティングの均一性と粘着性 (剥離や脱落を防ぐため)

欠陥がない (例えば,裂け目,穴,裸の点,または過剰な亜鉛蓄積)

腐食耐性 (コーティングが環境の劣化に耐えるかどうかを確認するため)

2角型鋼鉄タワーの主要試験方法

試験は通常2段階で行われます. 工場のガルバニゼーション後 (脚,接続部位,設置後 (組み立てられた塔の点検)最も一般的な方法は以下の通りです.

A. コーティング厚さの測定

亜鉛コーティングの厚さは腐食耐性に直接影響します 薄すぎた層は早速崩壊し,過剰な厚さは部品の脆さや不適性を引き起こす可能性があります.

試験基準:ASTM A123 (鉄鋼構造材の熱浸し加熱) またはISO 1461 (鉄鋼製品に対する熱浸し加熱コーティング) などの国際基準を満たす.

テストツール:

マグネティック厚み計: 最も広く使用されている非破壊的な方法.磁気探査機と鋼材間の距離を測定し,コーティング厚さを計算します.測定は複数の点で行われます (e3×5点/平方メートル) を各部品に配置し,高度なストレスの領域 (例えば,足の関節,ボルトの穴) と覆いやすい領域に焦点を当てます.

マイクロメーター (破壊): 検証のために,部品の小さな部分を切断され,コーティング厚さはマイクロメーターで直接測定されます (サンプル試験のみに使用されます.完成品ではない部品).

容認基準: 鉄鋼構造部品の典型的な最小厚さは,鉄鋼の厚さと用途 (例えば,鉄鋼の厚さ) に基づいて,85~120μm (マイクロメートル) までの範囲である.沿岸部や工業地帯の塔は,より厚いコーティングを必要とする場合があります).

B.粘着性試験 (結合強度)

亜鉛コーティングと鋼基板の間の強い結合は,輸送,設置,または機械的ストレスの暴露 (例えば風による振動) の際に剥がれることを防止します.

折りたたみ試験: 振動鋼のサンプル (例えば,角型鋼の部分) は,マンドルの周りに180°折りたたみます. 折りたたみした後,覆面が裂け目がないか確認する鋼から分離する.目に見える脱離は許されない.

ハンマーテスト:重さあるハンマー (通常0.5~1kg) を,複数の点でコーティングにしっかりと打つ.コーティングは切断されず,剥がれず,軽微なインデントのみ (鋼基板を露出させずに) が許容される..

ナイフテスト: 鋭い,刺さっていないナイフを使用して,コーティングにクロスハッチ切片 (グリッドパターン) を作ります.切片にテープを塗り,迅速に剥がします.最低限のコーティング除去 (もしある場合) が許容される.

C. 視覚的・表面的欠陥検査

視覚的検査では コーティングの整合性を損なう 明らかな欠陥を特定します

手順: 肉眼または拡大鏡 (10倍拡大) で各電磁部品 (および組み立てられた塔) を検査し,

裸の点 (露出した鋼材),穴,またはピンホール.

裂け目,水泡,または不均等な亜鉛の蓄積 (例えば,不適切なガルバン化による"走行"または"滴滴"など).

汚染 (塗装の下には油,汚れ,酸化物層など)

容認基準: 裸の鋼は目に見えないこと.小規模な表面不規則性 (例えば,小さな亜鉛ノジュール) は,部品の適合性や構造性能に影響しない場合に許容される.

D.腐食耐性試験

この方法により,コーティングが時間とともに腐食や劣化に耐える能力が確認されます.

塩噴霧 (霧) 試験:一般的な加速腐食試験 (ASTM B117 または ISO 9227 による).振動したサンプルを 5% のナトリウム塩化物 (塩水) の連続霧を制御温度 (35°C) で噴霧する室に配置する.試料は定期的に (24時間,48,100時間,500時間後など) 赤い腐食 (鋼の腐食) や白い腐食 (亜鉛酸化) の兆候を検査する.

容認性:構造塔では,コーティングは少なくとも100~500時間 (適用環境に応じて) 赤い腐食に耐える必要があります.白い腐り (一時的な亜鉛酸化物層) は正常で,故障を示すものではない過剰に広がらないようにしましょう

フィールド曝露試験:長期試験では,標本部品を塔の意図された環境 (例えば,沿岸,砂漠,数ヶ月または数年の間 腐食をモニタリングするこれは実世界のパフォーマンスを検証します

E. 化学組成分析 (オプション)

亜鉛コーティングが純度基準を満たしていることを確認するために,加熱浴またはコーティングサンプルに化学分析を行うことができる.

試験方法: 亜鉛含有量 (通常は熱浸し加熱では98%以上の純亜鉛) を測定し,不純物 (例えば鉛,鉛) を検出するための原子吸収スペクトロスコピー (AAS) またはX線熒光 (XRF)塗装の質を低下させる可能性があります..

3試験基準とコンプライアンス

角型鋼鉄塔の電熱試験は,一貫性と信頼性を確保するために,業界特有の基準を遵守しなければならない.

ASTM規格:ASTM A123 (熱浸しガルバン化),ASTM B117 (塩噴霧試験),ASTM A817 (送電塔用のガルバン化鋼).

ISO規格:ISO 1461 (電熱塗料),ISO 9227 (塩噴霧試験)

地元/業界特有の規格:電信または電源伝送塔については,規制機関 (例えば,電力インフラストラクチャのIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEE,電源通信のIEEEなど)ITU (ITU for telecom towers) またはプロジェクト仕様.

4設置後の試験

塔が組み立てられ,設置された後,電圧塗装が輸送,持ち上げ,組み立て中に損傷していないことを確認するために,スポットチェックが行われます.

臨界点の接点 (例えば,足から基礎への接点,梯子の固定装置) の上層層層の厚さを再測定する.

鋼材基板に露出したかもしれない傷や穴や擦り跡を検査する (損傷が軽い場合は亜鉛豊富な塗料で塗り直す).

ボルトの穴と接続点 (耐磨性のある領域) が十分な厚さを維持していることを確認する.

概要

角型鋼鉄塔の電熱試験は,厚さ,粘着性,表面質,耐腐蝕性に焦点を当てた包括的なプロセスです.厳格 な 基準 に 従い,工場 や 現地 の 試験 を 行なう こと鉄塔が厳しい環境条件に耐えるようにし,電信や電源伝送の長期的信頼性を保証します他のインフラアプリケーション.

詳しくは こちら をクリックしてください!!!!!!

梱包 と 輸送

わかった

協力 顧客

わかった

認証

わかった

詳しくは こちら をクリックしてください!!!!!!

カスタマイズされた製品タイプと利点

自立 の 塔 
自立型塔は通常,3脚または4脚の塔で,その材料は鋼管または角鋼です.接続については,管型塔はフレンズで接続されています.角鋼塔は,ナッツとボルトで接続されています.
特徴:
1風力抵抗が強い
2土地資源を節約し,便利な場所です.
便利な輸送と設置

パイプ・ステール・タワー
管塔は,鉄管から成る塔柱と三角形の塔体部分を持つ自立の高層鋼鉄構造を指します.その主な特徴は,三管塔の柱は鋼管から作られ,塔のボディセクションは三角形です角鋼とは異なる高層鋼構造です

モノポールの塔

モノポールの塔は,一般的に使用されているタイプで,美しい外観があり, 9~18平方メートルの小さな面積をカバーし,コスト効率が高く,ほとんどの建設で採用されています.塔体より合理的なセクションを採用高強度ボルトまたは重複 (滑り接続) により接続される. 容易な設置の特徴があり,様々な複雑なフィールドサイトに適応することができます.

ガイヤード・タワー 
ガイヤタワーは,新しい外観を持ち,その最大の特徴は,鉄ガイヤワイヤを使用することで強化されています. ガイヤタワーは,経済的で実用的な通信タワーの一般的なタイプです.軽く安く他のものより広大な地理的地域には非常に適しています

警備塔
監視塔は,主に周囲の環境を観察するために使用され,複数の分野で重要な役割を果たす多機能ビルです.その デザイン は 自然 の 環境 と の 調和 と 調和 を 強調 し て い ます観測塔は,通常,塔体,プラットフォーム,塔,梯子から構成される.コンパクトで耐久性のある構造.

隠蔽 さ れ た 木 の 塔
隠蔽木塔は,また,バイオニック木塔の人工樹木の一種です. 本物の木のようにベース,プラス細かいデザイン, 観光エリアの実際の木々の間で置かれたとき,公園と広場自然の一部になります
特徴:
1精巧な構造と華麗な外観
2強い構造安定性と長い使用寿命
3面積が小さく 経済的な効果が大きい

私たちのサービス

JIAYAO CO., LTD.は,専門的な通信タワーメーカーで,ISO9001で承認されています.私たちは,最も最適化されたソリューションと最高の通信タワーを顧客に提供することにコミットしています.多くの製品が米国に輸出されているヨーロッパの55カ国で
我々は,設計と製造に特化した 角鋼塔,チューブ鋼塔,独占塔,松の木塔,ガイテッド塔とガードタワー. 私たちの部門は,設計,R&D,検査,実験室QC,電圧加工,鉄鋼塔の部門です. 私たちの原材料は中国の有名な鉄鋼工場から来ている: HBISグループ,バオウ鋼グループ,ショウガングループ.
わかった

よくある質問

Q:受け入れられるMOQは?
A: 私たちの受け入れられるMOQは1セットです. 小量での任意の試用注文は歓迎されます.

Q: 配達時間は?
A: 預金を受け取ってから25日以内に.

Q: 支払いの期限は?
A:TT,L/C,Paypal,Western Union,

Q:OEMはできますか?
A: 私たちはすべてのOEM注文を受け入れます. ただ私たちと連絡して,私にあなたのデザインを与え,我々はあなたに合理的な価格を提供します.

Q:私はいつオートメントを得ることができますか?
A:通常,私たちはあなたの問い合わせを受け取り後24時間以内に引用します.もしあなたが非常に緊急で要約を得ている場合は,あなたの問い合わせの優先順位を考慮できるように,私たちに電話またはメールで教えてください.

Q:あなたの通信塔の構造は ANSI/TIA/EIA-222-G 標準ですか?
A:はい

Q:ホットディップガルバン化標準はASTM A 123/153ですか?
A:はい

Q:計算帳を用意できますか?
A:はい,でも計算帳の費用は支払わなければなりません

Q:あなたの製品の寿命はどれくらいですか?
A:50年
Q. 塔の構造は統一型ですか?
A: いいえ,私たちは設計し,顧客の要求に応じて生産することができます.

Q:あなたの支払い方法は?
A:30%T/Tで預金,T/TまたはL/Cで残高.
