| 製品名: | 多機能スマートシティブラケットと 5G スモールセル展開用の内部ケーブル保護を備えた 25m 工業グレードのモノポールテレコムタワー | 設計基準: | ANSI/TIA-222-G |
|---|---|---|---|
| 風速: | 0~300km/h | 材料: | 板鋼 ASTM A36 A572 Gr50/S275JR S275JR |
| 証明: | ISO9001:2008 COC | 高さ: | 9-40m(カスタマイズ可能) |
| 溶接: | AWSD1.1 | 亜鉛めっき規格: | ASTM A123/ISO 1461 |
| ナットとボルト: | グレード 8.8/6.8/48 | 防錆処理: | 溶融亜鉛メッキ |
| 一生: | 30年以上 | 付属品: | グランドアンカー |
| ファンデーションタイプ: | コンクリートベース | 供給手段: | メーカー |
| 設置方法: | ボルトアセンブリ | 上部直径: | 0.5メートル |
| 適切な場所: | 公園,市内,遊び場,通りなど | 設置タイプ: | 基礎を取り付けた状態 |
| ハイライト: | 25mのモノポール通信塔,産業用モノポールの塔,5G小型セルモノポールタワー |
||
JIAYAO CO.,LTD
製品説明
1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: Jaoyao または OEM ; モデル番号: 通信タワー
表面処理: 熱間亜鉛めっきまたは塗装。
2.梱包と配送:
梱包詳細: 通信タワーは、お客様の要件に応じて亜鉛めっきストラップでバンドルされます。
配送: 支払い後20日以内に天津港から出荷
タワー部材: 1つのスチールタワーはいくつかのバンドルに分割されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
| 設計 | ||
| 1.設計コード | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 構造用鋼 | ||
| 2.グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3.設計風速 | 最大250 km/h | |
| 4.許容たわみ | 0.5 ~1.0度 @ 運用速度 | |
| 5.引張強度 (Mpa) | 360~510 | 470~630 |
| 6.降伏強度 (t≤16mm) (Mpa) | 355 | 235 |
| 7.伸び (%) | 20 | 24 |
| 8.衝撃強度 KV (J) | 27(20℃)---Q235B(S235JR) | 27(20℃)---Q345B(S355JR) |
| 27(0℃)---Q235C(S235J0) | 27(0℃)---Q345C(S355J0) | |
| 27(-20℃)---Q235D(S235J2) | 27(-20℃)---Q345D(S355J2) | |
| ボルトとナット | ||
| 9.グレード | グレード 4.8, 6.8, 8.8 | |
| 10.機械的特性の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナット | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11.寸法規格 | ||
| 11.1 ボルト | DIN7990, DIN931, DIN933 | |
| 11.2 ナット | ISO4032, ISO4034 | |
| 11.3 ワッシャー | DIN7989, DIN127B, ISO7091 | |
| 溶接 | ||
| 12.方法 | CO2シールドアーク溶接 & サブマージドアーク溶接(SAW) | |
| 13.規格 | AWS D1.1 | |
| マーキング | ||
| 14.部材のマーキング方法 | 油圧プレススタンプ | |
| 亜鉛めっき | ||
| 15.鋼材の亜鉛めっき規格 | ISO 1461 または ASTM A123 | |
| 16.ボルトとナットの亜鉛めっき規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17.工場試験 | 引張試験、元素分析、シャルピー試験（衝撃試験）、冷間曲げ、 プリース試験、ハンマー試験 |
|
| 容量 | ||
| 18.最大生産能力 | 年間50,000トン | |
⇔単極タワーの本体とは何ですか？

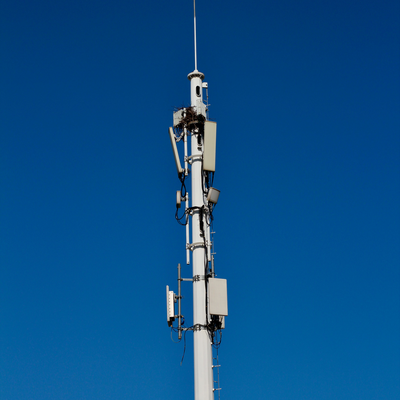

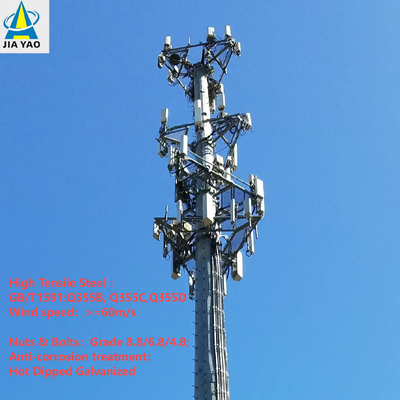

単極タワーの本体は、都市での使用に合わせて調整された、タワーの主要な荷重支持構造を形成する単一の自立型ソリッド/セミソリッドシャフトです。通常、高強度圧延鋼板（Q345B/ASTM A500 Grade B）から製造され、円筒形または溶接された多角形（直径0.5～2m、タワーの高さに応じてスケール変更）で、風荷重抵抗（最大180km/h）を最適化するためにテーパー設計（上部がわずかに狭い）が施されています。高さは10mから60m（5Gマイクロステーションまたは都市通信ハブ用にカスタマイズ可能）で、単極タワーのすべての補助コンポーネントを統合するための基本的なフレームとして機能します。
⇔単極タワーのボトムフランジ、ラダー、プラットフォームとは何ですか？

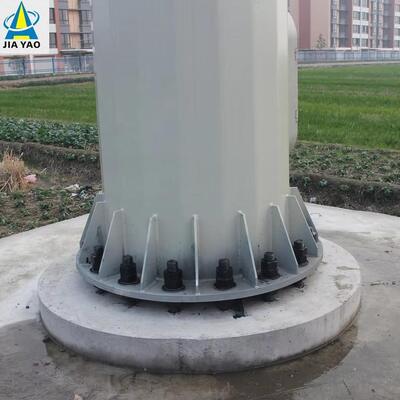

1.ボトムフランジ: 単極タワーの本体の基部に溶接された高耐久性鋼製コンポーネントで、タワー本体とコンクリート基礎間の重要な接続として機能します。高強度鋼（本体と一致）製で、防食処理が施されており、基礎のアンカーボルトと整合してタワーを垂直に固定し、構造および機器の全荷重を地面に伝達してタワー全体の安定性を確保します。
2.ラダー: 単極タワーの本体に統合された内蔵クライミングラダーで、耐食性亜鉛めっき鋼製で、プロフェッショナルな落下防止システムを備えています。認定されたメンテナンス担当者専用で、タワーの点検、機器の設置および修理のための安全な垂直アクセス経路を提供し、その完全性は定期的なタワーメンテナンスの重要な焦点です。

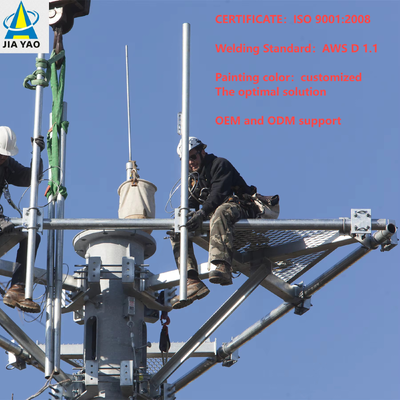

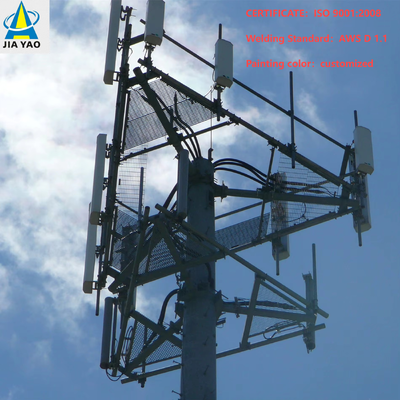

3.プラットフォーム: 単極タワーには、指定された高さの本体に設置された、コンパクトで統合されたスチール製プラットフォーム（プロジェクトのニーズに応じてカスタマイズ）が装備されています。耐久性のために亜鉛めっき鋼製で製造されたこれらのプラットフォームは、通信機器（例：5Gアンテナ、マイクロ波デバイス）および監視機器の設置、メンテナンス、点検のための安定した作業スペースとして機能します。単極タワーの超コンパクトな設置面積に適合するように設計されており、タワーのスリムで目立たない都市デザインを損なうことなく、操作上の利便性を最大化します。

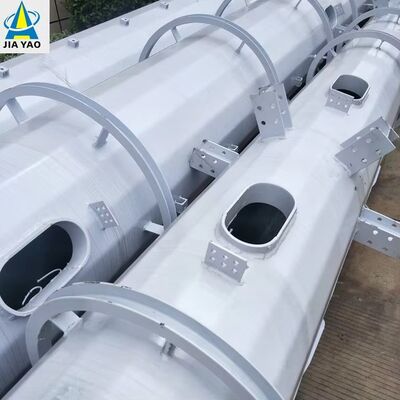

⇔熱間亜鉛めっき後の単極タワーの本体とは何ですか？
熱間亜鉛めっき後、単極タワーの本体は、高強度圧延鋼板Q345B/ASTM A500 Grade Bから製造されたテーパー設計のコア単一円筒形/多角形鋼シャフトのままであり、その構造形状、寸法、および荷重支持性能は完全に維持されます。主な変更点は、ASTM A123規格に準拠して、鋼材の表面全体が均一で密な亜鉛コーティングで覆われていることです。この亜鉛めっき層は耐食性バリアを形成し、都市汚染物質、湿気、屋外環境の浸食から鋼材基材を効果的に保護し、本体の耐用年数を25年以上延長します。亜鉛めっきされた本体は、元の鋼材シャフトの構造的剛性も維持し、すべての溶接継手（AWS D1.1準拠）も同様に亜鉛めっきされており、一貫した防食性能とタワー本体全体の構造的完全性を確保します。
Q:許容されるMOQは何ですか？
A:当社の許容MOQは1セットです。少量の試用注文も歓迎します。
Q:納期は？
A:入金後25日以内。
Q:許容される支払い条件は何ですか？
A:TT、L/C、Paypal、Western Union、。
Q:OEMはできますか？
A:すべてのOEM注文を受け付けています。お気軽にお問い合わせいただき、デザインをお知らせください。合理的な価格を提供します。
Q:いつ見積もりを入手できますか？
A:通常、お問い合わせを受けてから24時間以内に見積もりを提示します。お急ぎの場合は、お電話またはメールでお知らせください。お問い合わせを優先的に扱います。
Q:通信タワーの構造基準はANSI / TIA/ EIA-222-Gですか？
A:はい。
Q:熱間亜鉛めっきの基準はASTM A 123/153ですか？
A:はい。
Q:計算書を提供できますか？
A:はい、ただし計算書には料金がかかります。
Q:製品の寿命はどのくらいですか？
A:50年。
Q;タワーの構造は単一ですか？
A:いいえ、お客様の要望に応じて設計・製造できます。
Q:支払い方法は？
A:T/Tで30%をデポジットとして、残りはT/TまたはL/Cで。
