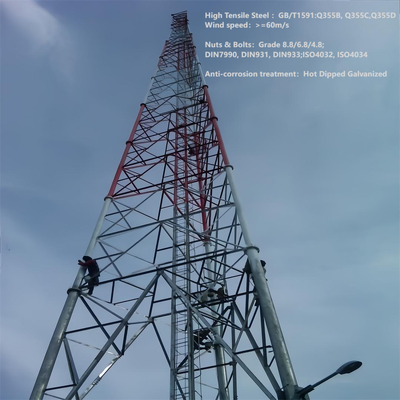

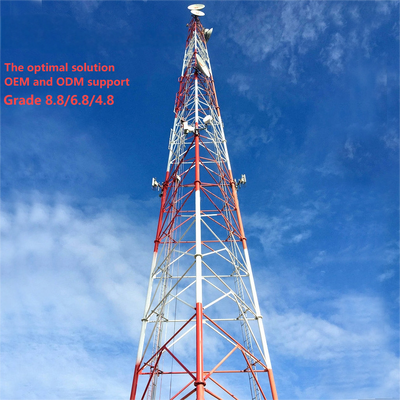

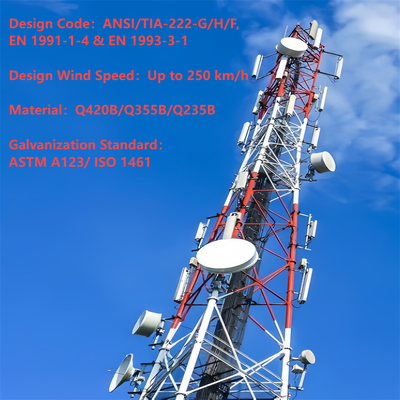

溶融亜鉛メッキを施したGSM/LTE信号基地局用50Mの費用対効果の高い3本脚管状格子鋼製通信タワー、耐用年数30年

50M コスト効率の高い 3脚管状ラチス鋼通信タワー GSM/LTE 信号基地局用、溶融亜鉛めっき 30 年耐用年数

当社は、通信、監視、観測、セキュリティ用途向けのカスタムスチールタワーの設計と製造を専門としています。以下に詳細な製品情報を示します。

1. 主要詳細:
原産地: 河北省、中国 (本土); ブランド名: Jaoyao または OEM; モデル番号: 通信タワー
表面処理: 熱間亜鉛めっきまたは塗装。
2. 梱包と配送:
梱包詳細: 通信タワーは、顧客の要件に応じて亜鉛めっきストラップで束ねられます。
配送: 支払い後 20 日で天津港から出荷
タワー部材: 1 つのスチールタワーは複数のバンドルに分割されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
3. 技術データ

3脚管状鋼タワーのラチス構造とは何ですか？

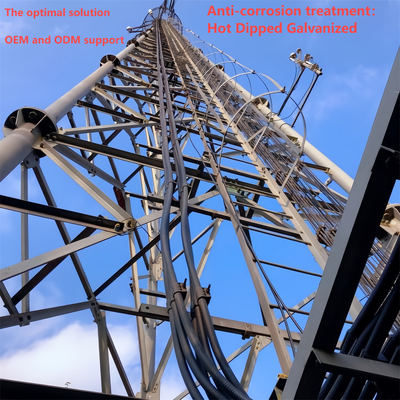

3脚管状鋼タワーのラチス構造は、タワーの 3 つの垂直な管状脚を接続するトラスのようなフレームワークです。小さな中空鋼管（主脚の材質、例えばシームレス/溶接鋼管と同じ）で構成されたこれらのラチス部材は、3 つの脚の間に水平および斜めの交差接続を形成し、タワーの高さ全体にわたって三角形のウェブ状パターンを作成します。この構造は、タワーのテーパー設計（底が広く、上が狭い）と連携して、垂直荷重（タワーの重量、機器の重量）と横方向の力（風、地震活動）を 3 つの脚に均等に分散します。管状ラチスは、構造の剛性と安定性を高めるだけでなく、空力性能を最適化します。従来の角形鋼ラチス構造と比較して風の抵抗を 30% 削減するため、タワーは過酷な環境や風の強い環境に高度に適応できます。さらに、管状部材の使用により、構造は軽量でありながら高い耐荷重能力を維持します。

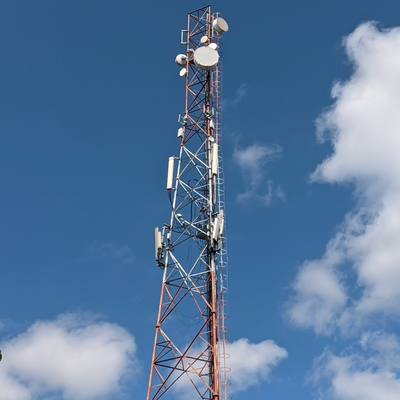

3脚管状鋼タワーに MW ディッシュを取り付ける方法は？

3脚管状鋼タワーへのマイクロ波 (MW) ディッシュの取り付けは、タワーの構造設計と業界標準に沿った安全で標準化されたプロセスに従います。

1. 設置前確認: MW ディッシュ、取り付け金具、および関連する荷重をサポートできることを確認するために、タワーの耐荷重能力（TIA-222-G および GB 50017 規格による）を確認します。構造的完全性のために、タワーにあらかじめ取り付けられたアンテナブラケット（統合アクセサリー）を点検します。
2. ブラケットの準備: タワーの専用アンテナブラケット（または管状ラチスと互換性のあるカスタム製造ブラケット）を使用し、グレード 8.8 高強度ボルト（ISO 898）を使用してタワーの主脚またはラチス部材に固定します。ブラケットが意図したポイントツーポイント通信経路に整列し、指定されたトルクで締め付けられていることを確認します。
3. ディッシュの吊り上げと位置決め: クレーンまたは特殊な吊り上げ装置を使用して、MW ディッシュを目標の高さ（通常はタワーの上部セクションの近くまたはメンテナンスプラットフォーム上）まで吊り上げます。受信/送信エンドポイントに合わせるために、ディッシュの方位角と仰角を調整します。精度のためレーザーアライメントツールを使用します。
4. 確実な固定: 互換性のあるハードウェアを使用して MW ディッシュを取り付けブラケットに固定し、しっかりとぐらつきのない接続を確保します。AWS D1.1 溶接および固定規格に準拠するために、校正されたツールでボルトのトルクを再確認します。
5. ケーブル配線: 環境ダメージへの露出を避けるために、タワーの統合ケーブル管理システム（またはラチス構造上の保護された経路）を通してディッシュの信号および電源ケーブルを配線します。ケーブルが接続ポイントで適切に絶縁され、防水されていることを確認します。
6. 最終検査: ディッシュ、ブラケット、および接続部の目視検査を行い、安定性を確認します。信号伝送をテストして、アライメントと機能を確認します。設置中は、安全プロトコル（例：作業員の落下防止）を遵守します。

3脚管状鋼タワーの主な構造は何ですか？

3脚管状鋼タワーの主な構造は、安定性、耐荷重性、空力効率のために設計された自立型の三角形フレームシステムであり、次の 3 つの主要コンポーネントで構成されています。

• 3 つの垂直管状脚: 主な耐荷重要素で、シームレスまたは溶接鋼管（Q345B/ASTM A500 規格に準拠）で作られています。三角形の構成で配置されたこれらの脚は、タワーの総重量（機器および環境荷重を含む）を基礎に伝達します。
• 管状ラチス部材: 3 つの主脚を水平および斜めに接続する、より小さな中空鋼管。この交差トラスシステムは荷重を均等に分散し、構造の剛性を高め、風の抵抗を減らし、タワーの特徴的なラチスパターンを形成します。
• テーパーフレームとフランジ接続: タワーは、強風（最大 200km/h）および地震に対する抵抗を最適化するために、基部から頂部まで徐々に狭くなります（基部が広く、頂部が狭い）。タワーセグメントは高張力ボルトフランジを介して接合され、安全な組み立てを保証し、メンテナンスのリスクを低減します。

これらのコンポーネントが構造のバックボーンを形成し、統合されたアクセサリー（プラットフォーム、はしごなど）がメイン構造の完全性を損なうことなく機能的なサポートを追加します。

プラットフォーム、はしご

A. プラットフォーム

• 目的: MW ディッシュ、アンテナ、センサー、またはその他の機器の設置、保守、または点検のための安定した高所作業スペースとして機能します。また、タワーへのアクセス中の作業員の安全な休憩場所も提供します。
• 設計上の特徴: 亜鉛めっき鋼（ASTM A123 規格に準拠し、耐食性を向上）から製造され、指定された高さでラチス構造に統合されています。落下防止のための安全手すり、作業員の安定性のための滑り止め表面を備えています。作業員、工具、機器の重量をサポートするように設計されており、タワー全体の耐荷重能力に適合しています。タワーセクション間の移動を容易にするためのアクセスハッチが含まれる場合があります。
• 主な利点: メンテナンス作業を効率化するために、機器の取り付けポイントの近くに戦略的に配置され、運用効率を向上させます。

B. はしご

• 目的: 作業員がタワーを登ってプラットフォーム、機器、または上部セクションに到達し、設置、点検、または修理を行うための専用安全アクセスシステムです。
• 設計上の特徴: 耐久性と耐食性のために亜鉛めっき鋼から製造され、快適な登攀のために均等に配置された踏み板（業界安全基準による）を備えています。落下リスクを最小限にするための滑り止め機構（例：安全ハーネス用のケーブルガイド）を備えています。タワーの「落下防止はしご」設計仕様と一致しています。主脚またはラチス部材に垂直に取り付けられ、安全で安定した経路を確保します。
• 準拠: 安全規制およびタワー設計基準（例：TIA-222-G、GB 50017）に沿って設計されており、垂直アクセス中の作業員の保護を優先します。

プラットフォームとハシゴは、高高度の機器への安全で効率的なアクセスを可能にし、業界の安全および耐久性の要件に準拠しながら継続的な運用とメンテナンスをサポートすることで、タワーの使いやすさを向上させます。

詳細はこちらをクリックしてください!!!

顧客訪問

組み立て,亜鉛めっき鋼タワーテスト

認証

詳細はこちらをクリックしてください!!!

カスタマイズされた製品タイプと利点

自立型タワー 
自立型タワーは通常、3脚または4脚のタワーで、材質は鋼管またはアングル鋼です。接続に関しては、管状タワーはフランジで接続され、アングル鋼タワーはナットとボルトで接続されます。 
特徴: 
1. 風荷重係数が小さく、耐風性が強い。 
2. 土地資源を節約し、便利な場所。 
便利な輸送と設置。 

パイプ鋼タワー
パイプタワーとは、鋼管で作られたタワーコラムと三角形のタワー本体セクションを持つ自立型の高層鋼構造物を指します。その主な特徴は、3 つのパイプタワーコラムが鋼管で作られ、タワー本体セクションが三角形であることで、アングル鋼とは異なる高層鋼構造です。

モノポールタワー 
単管タワーとも呼ばれるモノポールタワーは、一般的なタイプで、美しい外観を持ち、9～18平方メートルの面積をカバーし、コスト効率が高く、多くの建設で採用されています。タワー本体はより合理的な断面を採用しており、高強度ボルトで接続されています。設置が容易で、さまざまな複雑な現場に適応できるという特徴があります。 

支線タワー 
支線タワーは斬新な外観を持ち、その最大の特性は鋼線を使用して強化されていることです。支線タワーは、経済的で実用的な一般的な通信タワータイプです。他のものよりも軽量で安価です。広大な地理的エリアに非常に適しています。 

監視塔
監視塔は多機能ビルで、主に周囲の環境を観察するために使用され、多くの分野で重要な役割を果たしています。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。展望台は通常、タワー本体、プラットフォーム、タワー、およびはしごで構成され、コンパクトで耐久性のある構造を持っています。

迷彩ツリータワー
迷彩ツリータワーは、バイオニックツリータワーの人工ツリーの一種でもあり、実際のツリーのようにベースがあり、細心の注意を払ったデザインが施されているため、景勝地、公園、広場の実際のツリーの中に配置すると、自然の一部になります。 
特徴: 
1. 精巧な構造と華やかな外観。 
2. 強い構造的安定性と長い作業寿命。 
3. 小さな面積をカバーし、大きな経済効果。 

当社のサービス

JIAYAO CO., LTD. は、ISO9001 認証を取得したプロの通信タワーメーカーです。当社は、お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の 55 の異なる国に輸出されています。
当社は、アングル鋼タワー、パイプ鋼タワー、モノポールタワー、パインツリータワー、支線タワー、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、研究所、品質管理、亜鉛めっき、鋼タワー部門が含まれます。当社の原材料は、中国の有名な製鉄所である HBIS Group、Baowu Steel Group、Shougang Group から供給されています。
​

よくある質問

Q: 許容される MOQ は何ですか？
A: 許容される MOQ は 1 セットです。少量のトライアル注文は歓迎します。

Q: 納期は？
A: 入金後 25 日以内。

Q: 許容される支払い条件は何ですか？
A: TT、L/C、PayPal、ウェスタンユニオン、マネーグラム。

Q: OEM をしてもらえますか？
A: OEM 注文はすべて受け付けています。お気軽にご連絡いただき、デザインをお知らせください。合理的な価格を提供します。

Q: いつ見積もりを入手できますか？
A: 通常、お問い合わせを受けてから 24 時間以内に見積もりを提示します。お急ぎの場合は、お電話またはメールでお知らせください。お問い合わせを優先させていただきます。

Q: 通信タワーの構造基準は ANSI / TIA/ EIA-222-G ですか？
A: はい。

Q: 熱間亜鉛めっきの基準は ASTM A 123/153 ですか？
A: はい。

Q: 計算書を提供できますか？
A: はい、ただし計算書には支払いが必要です。

Q: 製品の寿命はどのくらいですか？
A: 50 年。
Q; タワーの構造は単一ですか？
A: いいえ、お客様の要望に応じて設計・製造できます。

Q: 支払い方法は？
A: T/T で 30% をデポジットとして、残りは T/T または L/C を一覧払い。

必要であれば、24 時間年中無休で対応いたします！
