商品の詳細:
連絡先
今雑談しなさい
|

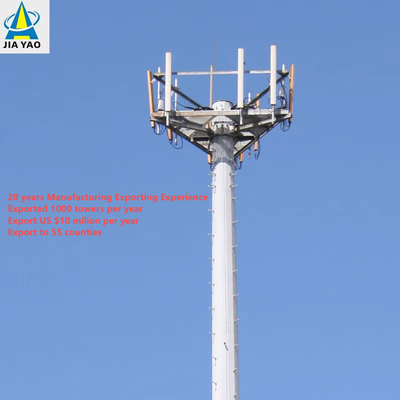

| 製品名: | 都市の歩行者通りに優しい 32M スリム プロファイルのモノポール タワーの景観 | 設計基準: | GB/T 2694-2010 |
|---|---|---|---|
| 材料: | 板鋼 ASTM A36 A572 Gr50/S275JR S275JR | 証明: | ISO9001:2008 COC |
| 高さ: | 9-40m(カスタマイズ可能) | 溶接: | AWSD1.1 |
| 亜鉛めっき規格: | ASTM A123/ISO 1461 | ナットとボルト: | グレード 8.8/6.8/48 |
| 防錆処理: | 溶融亜鉛メッキ | 風速: | 120KM/H |
| 一生: | 30年以上 | タイプ: | テレコミュニケーション タワー |
| 基礎タイプ: | コンクリート | リードタイム: | 15-20日 |
| 付属品: | グランドアンカー | 使用法: | 携帯電話ネットワーク、無線伝送 |
| ポール構造: | 複数顔 | 繋がり: | フランジ接続 |
| 供給手段: | メーカー | メンテナンスの必要性: | 低い |
| 耐荷重: | 500kg | ||
| ハイライト: | 32M スリムモノポールタワー,景観に配慮したモノポールタワー,都市歩行者街路用モノポール |
||
JIAYAO株式会社
製品説明
1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: JaoyaoまたはOEM ; モデル番号: 通信タワー
表面処理: 熱間亜鉛めっきまたは塗装。
2.梱包と配送:
梱包詳細: 通信タワーは、お客様の要件に応じて亜鉛めっきストラップでバンドルされます。
配送: 支払い後20日以内に天津港から出荷
タワー部材: 1つのスチールタワーはいくつかのバンドルに分割されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
| 設計 | ||

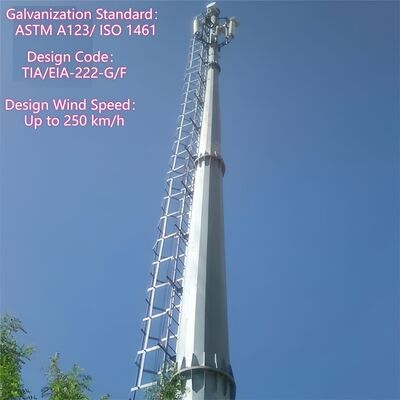

| 1.設計コード | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 | |
| 構造用鋼 | ||
| 2.グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3.設計風速 | 最大250 km/h | |
| 4.許容たわみ | 0.5〜1.0度 @ 運用速度 | |
| 5.引張強度 (Mpa) | 360〜510 | 470〜630 |
| 6.降伏強度 (t≤16mm) (Mpa) | 355 | 235 |
| 7.伸び (%) | 20 | 24 |
| 8.衝撃強度 KV (J) | 27(20℃)---Q235B(S235JR) | 27(20℃)---Q345B(S355JR) |
| 27(0℃)---Q235C(S235J0) | 27(0℃)---Q345C(S355J0) | |
| 27(-20℃)---Q235D(S235J2) | 27(-20℃)---Q345D(S355J2) | |
| ボルトとナット | ||
| 9.グレード | グレード 4.8, 6.8, 8.8 | |
| 10.機械的特性の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナット | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11.寸法規格 | ||
| 11.1 ボルト | DIN7990, DIN931, DIN933 | |
| 11.2 ナット | ISO4032, ISO4034 | |
| 11.3 ワッシャー | DIN7989, DIN127B, ISO7091 | |
| 溶接 | ||
| 12.方法 | CO2シールドアーク溶接 & サブマージアーク溶接(SAW) | |
| 13.規格 | AWS D1.1 | |
| マーキング | ||
| 14.部材のマーキング方法 | 油圧プレススタンプ | |
| 亜鉛めっき | ||
| 15.鋼材の亜鉛めっき規格 | ISO 1461 または ASTM A123 | |
| 16.ボルトとナットの亜鉛めっき規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17.工場試験 | 引張試験、元素分析、シャルピー試験（衝撃試験）、冷間曲げ、 プリース試験、ハンマー試験 |
|
| 容量 | ||
| 18.最大生産能力 | 年間50,000トン | |
⇔モノポールタワーの本体とは何ですか？

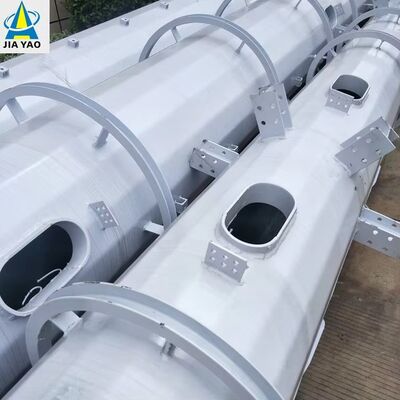

モノポールタワーの本体は、タワーの主要な荷重支持構造を形成する単一の自立型ソリッド/セミソリッドシャフトであり、都市での使用に合わせて調整されています。通常、高強度圧延鋼板（Q345B/ASTM A500 Grade B）から製造され、円筒形または溶接された多角形（直径0.5〜2m、タワーの高さに応じてスケール変更）で、テーパー設計（上部がわずかに狭い）を採用して風荷重抵抗（最大180km/h）を最適化しています。高さは10mから60m（5Gマイクロステーションまたは都市通信ハブ用にカスタマイズ可能）で、モノポールタワーのすべての補助コンポーネントを統合するための基本的なフレームとして機能します。
⇔モノポールタワーのボトムフランジ、ラダー、プラットフォームとは何ですか？
1.ボトムフランジ: モノポールの本体の基部に溶接された高耐久性鋼部品であり、タワー本体とコンクリート基礎間の重要な接続として機能します。高強度鋼（本体と一致）で作られ、防食処理が施されており、基礎のアンカーボルトと整合してタワーを垂直に固定し、構造および機器の全荷重を地面に伝達して、タワー全体の安定性を確保します。

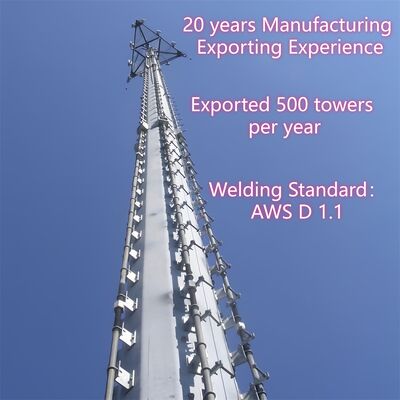

2.ラダー: モノポールの本体に統合された内蔵クライミングラダーで、耐食性亜鉛めっき鋼で作られ、プロフェッショナルな落下防止システムを備えています。認定されたメンテナンス担当者専用で、タワーの点検、機器の設置と修理のための安全な垂直アクセス経路を提供し、その完全性は定期的なタワーメンテナンスの重要な焦点です。

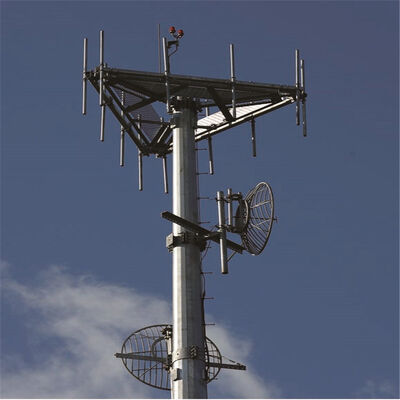

3.プラットフォーム: モノポールタワーには、指定された高さの本体に取り付けられたコンパクトな統合鋼プラットフォーム（プロジェクトのニーズに応じてカスタマイズ）が装備されています。耐久性のために亜鉛めっき鋼で作られたこれらのプラットフォームは、通信機器（例：5Gアンテナ、マイクロ波デバイス）や監視機器の設置、保守、点検のための安定した作業スペースとして機能します。モノポールの超コンパクトな設置面積に合わせて設計されており、タワーの洗練された控えめな都市デザインを損なうことなく、運用の利便性を最大化します。
⇔熱間亜鉛めっき後のモノポールタワーの本体とは？
熱間亜鉛めっき後、モノポールタワーの本体は、テーパー設計の高強度圧延鋼板（Q345B/ASTM A500 Grade B）から製造されたコアの単一円筒形/多角形鋼シャフトであり、その構造形状、寸法、荷重支持性能は完全に維持されます。主な変更点は、ASTM A123規格に準拠した均一で密な亜鉛コーティングが鋼材の表面全体に施されていることです。この亜鉛めっき層は、都市汚染物質、湿気、屋外環境の浸食から鋼材基材を効果的に保護する耐食性バリアを形成し、本体の耐用年数を25年以上延長します。亜鉛めっきされた本体は、元の鋼材シャフトの構造的剛性も維持し、すべての溶接部（AWS D1.1準拠）も同様に亜鉛めっきされており、一貫した防食性能とタワー本体全体の構造的完全性を確保します。
Q:許容されるMOQは何ですか？
A:許容されるMOQは1セットです。少量のトライアル注文も歓迎します。
Q:納期は？
A:入金後25日以内。
Q:許容される支払い条件は何ですか？
A:TT、L/C、Paypal、Western Union、Money Gram。
Q:OEMはできますか？
A:すべてのOEM注文を受け付けています。お気軽にお問い合わせいただき、デザインをお知らせください。合理的な価格を提供します。
Q:いつ見積もりを受け取れますか？
A:通常、お問い合わせを受けてから24時間以内に見積もりを提示します。お急ぎの場合は、お電話またはメールでお知らせください。お問い合わせを優先的に扱います。
Q:通信タワーの構造基準はANSI / TIA/ EIA-222-Gですか？
A:はい。
Q:熱間亜鉛めっきの基準はASTM A 123/153ですか？
A:はい。
Q:計算書を提供できますか？
A:はい、ただし計算書には支払いが必要です。
Q:製品の寿命はどのくらいですか？
A:50年。
Q;タワーの構造は単一ですか？
A:いいえ、お客様の要望に応じて設計・製造できます。
Q:支払い方法は？
A:T/Tで30%をデポジットとして、残りはT/TまたはL/Cで。
コンタクトパーソン: Eric.Jia
電話番号: +86-13903181586
