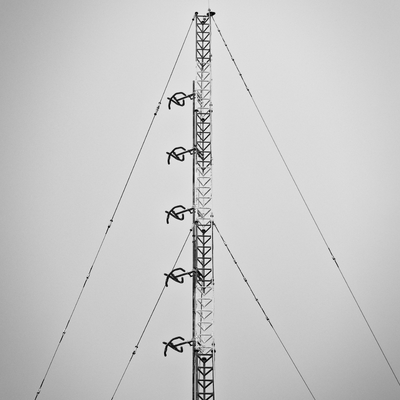

沿岸島の信号伝送のための 40M 耐風性 Guyed アンテナ タワー

40M 風に強い支線式アンテナマスト 沿岸島嶼部向け信号伝送用

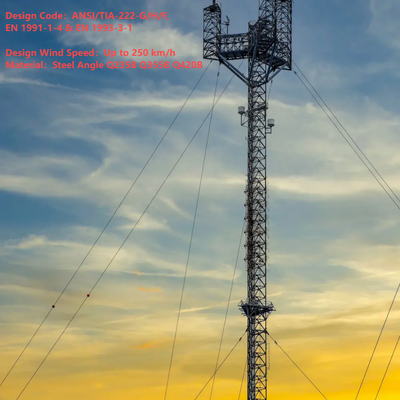

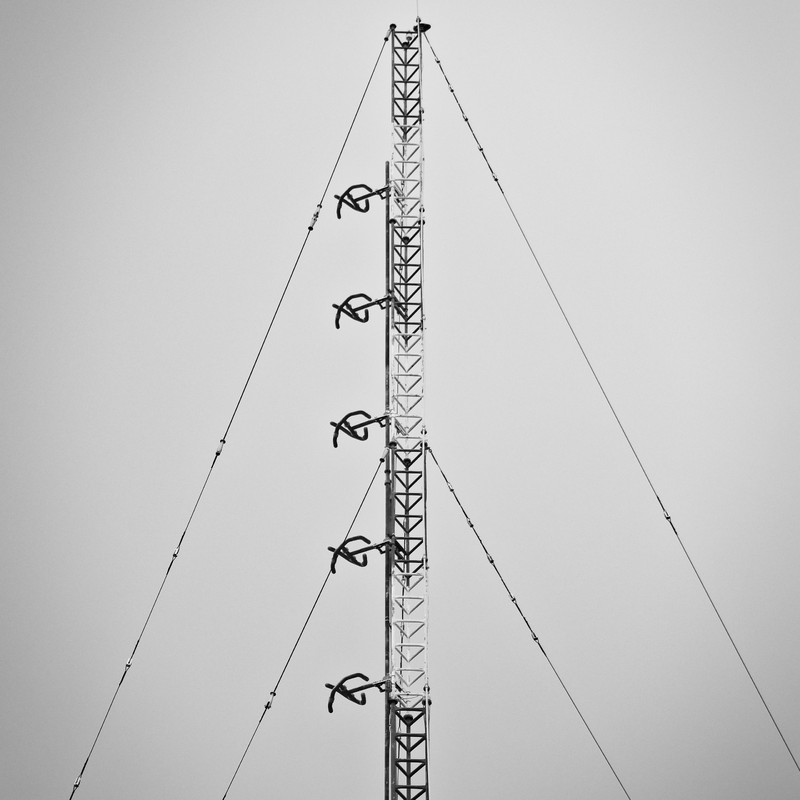

細長いタワー本体

• ：円筒形または格子状の鋼構造（自立式タワーよりも細い）として構築され、荷重分散を最適化するためにテーパー形状になっています。支線システム

• ：20～30m間隔でマストに取り付けられた複数の鋼ケーブルセットが、風/地震力に抵抗するために45～60°の角度で地面に固定されます。高さ範囲

• ：30mから200m超まで（ほとんどの自立式タワーよりも高い）、特定のニーズに合わせてカスタマイズ可能です。付属品

• ：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（60m超の高さの場合）が含まれます。主要材料と規格

タワー本体

• ：亜鉛メッキ構造用鋼（ASTM A36/S235JR）で、耐食性と強度に優れています。支線

• ：亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）で、耐久性に優れています。アンカー

• ：ワイヤーを固定するためのヘビーデューティコンクリート/鋼アンカーで、引張荷重に対応するように設計されています。準拠

• ：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。主な用途シナリオ

放送/通信

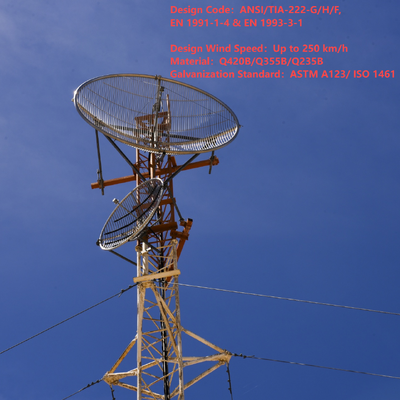

• ：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。気象観測

• ：高高度に気象センサー/レーダーを設置し、正確な大気データを取得します。航空航法

• ：遠隔地（山岳、海岸）に航空ビーコンを設置します。科学研究

• ：地上干渉の上空に大気観測機器（オゾンモニター）を設置します。1.仕様

設計

支線式タワー（支線式マストタワー）のタワー本体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立式の剛性ではなく、外部の支線に横方向の安定性を依存しています。通常、

円筒形または格子状の鋼構造フレームワークとして構築され、自立式タワーよりも細く、荷重分散と耐風性を最適化するためにテーパー形状（底部が広く、上部が狭い）になっています。タワー本体は、屋外環境での耐食性と長期耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さをカスタマイズできます。支線式タワーにアンテナを取り付ける方法は？

支線式タワーへのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

設置前の準備

1. ：アンテナの重量（ハードウェアと関連ケーブルを含む）を支持できることを確認するために、タワーの耐荷重能力を確認します。タワー本体に腐食、構造的損傷、または緩んだ接続がないか点検し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。アンテナマウントの設置
2. ：タワー本体の所定の位置に、専用のアンテナマウント（タワーの統合付属品）を取り付けます。これらのマウントは通常、タワーの亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。アンテナの吊り上げと位置決め
3. ：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標高度（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。アンテナの固定
4. ：事前に取り付けられたマウントに互換性のあるハードウェアを使用してアンテナを固定し、ボルトを指定されたトルクで締め付けて、動きを防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。ケーブルの配線と統合
5. ：タワーの統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線し、環境ダメージから保護します。ケーブルをアンテナに接続し、接続ポイントで適切な絶縁と防水を確保しながら、地上機器まで配線します。最終検査
6. ：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体で（例：作業員の落下防止）すべての安全プロトコルが遵守されていることを確認します。支線式タワーのアンチクライミングデバイスとは何ですか？

支線式タワーのアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを低減するためにタワー本体に設置される特殊な安全部品です。一般的な設計には以下が含まれます。

アンチクライムカラー/スカート

• ：タワーの根元付近（通常は地面から2～3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。スパイクまたはギザギザの抑止具
• ：タワーの下部セクションまたはラダーに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。施錠可能なアクセス
• ：タワーに地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、施錠されたゲートにより、認定された担当者のみがアクセスできます。これらのデバイスは、耐食性材料（例：タワー本体と一致する亜鉛メッキ鋼）で作られており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全基準およびタワーオペレーターの責任軽減に準拠しています。

支線と支線式タワーの接続方法は？

支線と支線式タワーの接続は、ワイヤーが風や地震力に対してタワーを効果的に安定させることができるように、安全で荷重支持プロセスを含みます。

準備

1. ：耐久性のために亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られた支線を選択します。タワー本体には、タワーの設計で指定された20～30m間隔で、事前に製造された取り付けポイント（ラグ、ブラケット、またはクロスアームなど）があることを確認します。取り付け金具の設置
2. ：高強度ボルト（タワーの亜鉛メッキ鋼構造と互換性のある）を使用して、タワーの所定の取り付けポイントにヘビーデューティの支線ブラケットまたはシャックルを取り付けます。これらのブラケットは、タワー本体全体に張力を均等に分散するように設計されています。ワイヤーの終端処理
3. ：タワー接続で使用されるものと同じ高強度金具（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支線の自由端を終端処理し、安全で荷重支持可能な端を確保します。接続と張力調整
4. ：支線の終端処理された端をシャックルまたはピンを使用してタワーのブラケットに接続し、たるみのないしっかりしたフィット感を確保します。張力調整ツール（ターンバックルまたはカムアロングなど）を使用して、ワイヤーの張力を設計仕様に調整します。これはタワーの横方向の力をバランスさせるために重要です。検証
5. ：接続がタワーのテーパー形状に沿って整列しており、ワイヤーが均一に張力されている（タワー本体にストレスを与える過度の締め付けを避ける）ことを確認します。ハードウェアと終端処理金具が耐食性であり、タワーの安全基準に準拠していることを確認します。支線と支線アンカーボルトの接続方法は？

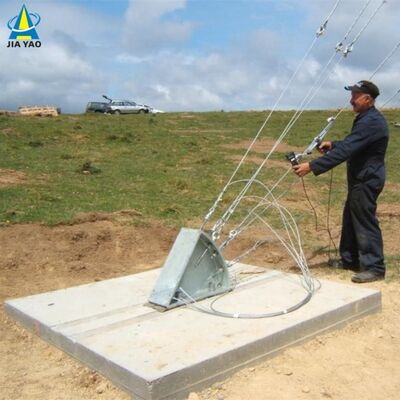

支線と支線アンカーボルト（グラウンドアンカー）の接続は、ワイヤーの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです。

アンカーの準備

1. ：グラウンドアンカー（ヘビーデューティコンクリートまたは鋼アンカー、引張荷重用に設計）が、支線に対して45～60°の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。アンカーボルトの露出
2. ：アンカーの上部ボルト（支線アンカーボルト）が地面から突き出ており、接続ハードウェアに対応するようにねじ山が切られていることを確認します。ボルトは、支線の張力に耐えるために高強度鋼で作られている必要があります。ワイヤーの終端処理
3. ：タワー接続で使用されるものと同じ高強度金具（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支線の自由端を終端処理し、安全で荷重支持可能な端を確保します。接続ハードウェアの組み立て
4. ：ターンバックル（張力調整用）とシャックルを終端処理された支線に接続します。ターンバックルは、ナットまたはワッシャーを介して支線アンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。張力調整と固定
5. ：ターンバックルを使用して、支線を必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。最終チェック
6. ：接続がしっかりしており、アンカーに動きの兆候がなく、支線が正しい45～60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端処理の腐食を点検し、IEC 62305および地域の安全基準への準拠を確認します。詳細はこちらをクリックしてください!!!!!!

2.

4.認証

5.当社のサービス

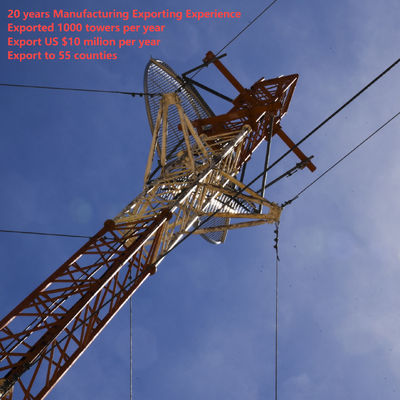

JIAYAO CO., LTD.は、ISO9001認証を受けたプロの通信タワーメーカーです。当社は、お客様に最も最適化されたソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

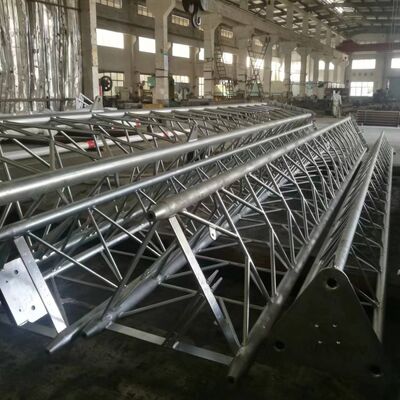

当社は、アングル鋼タワー、チューブ鋼タワー、モノポールタワー、パインツリータワー、支線式タワー、監視タワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼タワー部門が含まれます。当社の原材料は、HBIS Group、Baowu Steel Group、Shougang Groupなどの中国の有名な製鋼所から調達しています。
