38M 緊急災害救援通信のための迅速な直立 Guyed ワイヤー タワー

38M 緊急災害救援通信用クイック設置型支線塔

主要構造・設計上の特徴

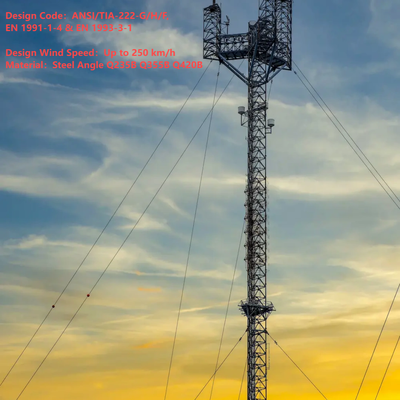

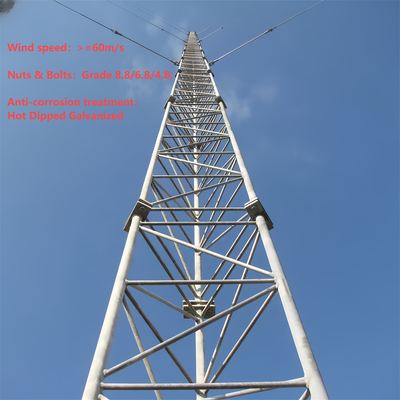

• 細長い塔体：円筒形または格子状の鋼構造（自立型塔よりも細い）として構築され、荷重分散を最適化するためにテーパー形状になっています。

• 支線システム：複数の鋼ケーブルセットが20〜30m間隔でマストに取り付けられ、風/地震力に抵抗するために45〜60°の角度で地面に固定されます。

• 高さ範囲：30mから200m超まで（ほとんどの自立型塔よりも高い）、特定のニーズに合わせてカスタマイズ可能です。

• 付属品：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（60m超の高さの場合）が含まれます。

主要材料・規格

• 塔体：亜鉛メッキ構造用鋼（ASTM A36/S235JR）で、耐食性と強度に優れています。

• 支線：高張力鋼ケーブル（ASTM A475）で、亜鉛/ポリマーコーティングが施されており、耐久性に優れています。

• アンカー：ワイヤーを固定するためのヘビーデューティコンクリート/鋼アンカーで、引張荷重に対応するように設計されています。

• 準拠：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。

主な適用シナリオ

• 放送/通信：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。

• 気象観測：高高度に気象センサー/レーダーを設置し、正確な大気データを取得します。

• 航空航法：遠隔地（山岳、海岸）に航空ビーコンを設置します。

• 科学研究：地上干渉の上空に大気観測装置（オゾンモニター）を設置します。

1.仕様

支線塔の塔体とは何ですか？

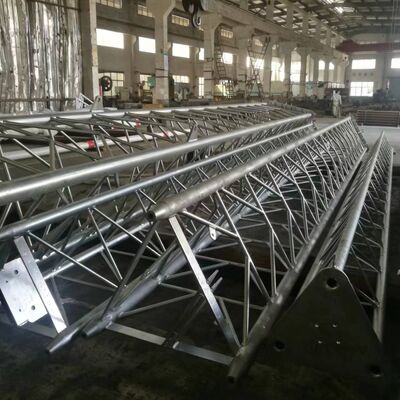

支線塔（支線マスト塔）の塔体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立型剛性ではなく外部の支線に側方安定性を依存しています。通常、円筒形または格子状の鋼構造として構築され、自立型塔よりも細く、荷重分散と耐風性を最適化するためにテーパー形状（基部が広く、頂部が狭い）になっています。塔体は、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、モジュール設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さのカスタマイズが可能です。

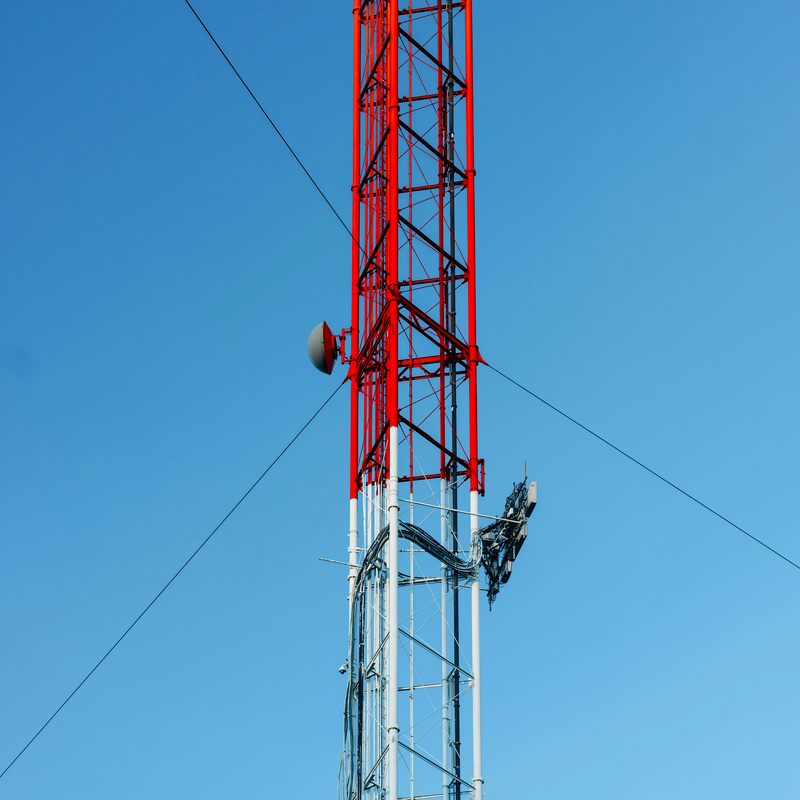

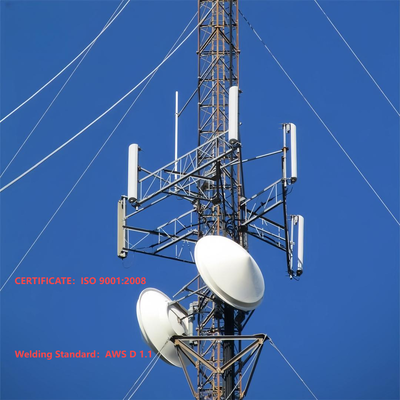

支線塔にアンテナを取り付ける方法は？

支線塔へのアンテナの取り付けは、塔の設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

1. 設置前準備：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、塔の耐荷重能力を確認します。塔体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。
2. アンテナマウントの設置：塔体の所定のポイントに専用のアンテナマウント（塔の統合付属品）を取り付けます。これらのマウントは通常、塔の亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を確保します。
3. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
4. アンテナの固定：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを所定のトルクまで締め付けて、動きを防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
5. ケーブルの配線と統合：環境ダメージから保護するために、塔の統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。アンテナにケーブルを接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。
6. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体で（例：作業員の墜落防止）すべての安全プロトコルが遵守されていることを確認します。

支線塔のアンチクライミングデバイスとは何ですか？

支線塔のアンチクライミングデバイスは、不正アクセスを防ぎ、墜落リスクを低減するために塔体に設置される特殊な安全部品です。一般的な設計には以下が含まれます。

• アンチクライムカラー/スカート：塔の基部近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。
• スパイクまたはギザギザの抑止具：低い塔部またはラダーに取り付けられた非致死性の鋭利な鋼製アタッチメントで、不正な登攀を抑止します。
• 施錠アクセス：塔に地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、施錠されたゲートにより、認定された担当者のみがアクセスできます。

これらのデバイスは、耐食性材料（例：塔体と一致する亜鉛メッキ鋼）で作られており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全基準および塔運用者の責任軽減に準拠しています。

支線と支線塔を接続する方法は？

支線と支線塔の接続は、ワイヤーが風や地震力に対して塔を効果的に安定させることができるように、安全で荷重支持のプロセスを含みます。

1. 準備：耐久性のために亜鉛またはポリマーコーティングが施された高張力鋼ケーブル（ASTM A475準拠）で作られた支線を選択します。塔体の設計で指定されているように、20〜30m間隔で事前に製造された取り付けポイント（ラグ、ブラケット、またはクロスアームなど）があることを確認します。
2. 取り付け金具の設置：高強度ボルト（塔の亜鉛メッキ鋼構造と互換性がある）を使用して、塔の所定の取り付けポイントにヘビーデューティの支線ブラケットまたはシャックルを取り付けます。これらのブラケットは、塔体に均等に張力を分散するように設計されています。
3. ワイヤーの終端処理：各支線の端を固定するために、専門の終端処理金具（スウェージスリーブ、ケーブルクランプ、またはシンブルなど）を使用します。スウェージスリーブはワイヤーに圧着され、永久的で高強度の接続を実現します。ケーブルクランプは調整可能な張力を提供します。
4. 接続と張力調整：終端処理された支線の端をシャックルまたはピンを使用して塔のブラケットに取り付け、たるみがないことを確認します。張力調整ツール（ターンバックルまたはカムアロングなど）を使用して、ワイヤーの張力を設計仕様に調整します。これは塔の側方力をバランスさせるために重要です。
5. 検証：接続が塔のテーパー構造に沿っており、ワイヤーが均一に張力調整されていることを確認します（過度の締め付けは塔体にストレスを与える可能性があるため避けてください）。ハードウェアと終端処理金具が耐食性であり、塔の安全基準に準拠していることを確認します。

支線と支線アンカーボルトを接続する方法は？

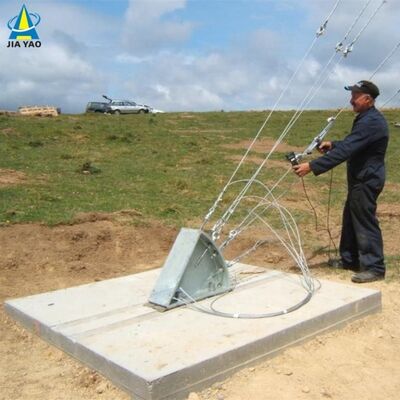

支線と支線アンカーボルト（グラウンドアンカー）の接続は、ワイヤーの張力を地面に伝達し、塔の安定性を確保するための重要なステップです。

1. アンカーの準備：グラウンドアンカー（ヘビーデューティコンクリートまたは鋼アンカー、引張荷重用に設計）が、支線に対して45〜60°の角度で地面に正しく設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。
2. アンカーボルトの露出：アンカーの上部ボルト（支線アンカーボルト）が地面から突き出ており、接続金具に対応するようにねじ山が切られていることを確認します。ボルトは、支線の張力に耐えるために高強度鋼で作られている必要があります。
3. ワイヤーの終端処理：支線接続に使用したものと同じ高強度金具（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支線の自由端を終端処理し、安全で荷重支持の端を確保します。
4. 接続金具の組み立て：ターンバックル（張力調整用）とシャックルを終端処理された支線に取り付けます。ターンバックルは、ナットまたはワッシャーを介して支線アンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
5. 張力調整と固定：ターンバックルを使用して支線を所定の仕様に張力調整し、アンカーを引き抜くことなく側方力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
6. 最終確認：接続が安全であり、アンカーに動きの兆候がなく、支線が正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端の腐食を検査し、IEC 62305および地域の安全基準への準拠を確認します。
