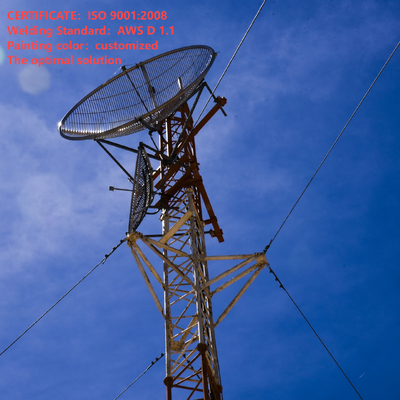

32M の熱いすくいの長距離電子レンジのための Guyed ワイヤー タワーの超高さ

32M 熱浸鍍鋅拉線塔 超高高度 長距離微波

核心結構與設計特點

• 細長塔身：採用管狀或格子鋼結構（比自立塔窄），並採用錐形設計以優化載荷分佈。

• 拉線系統：多組鋼纜以 20-30m 的間隔連接到桅杆上，以 45-60° 的角度固定到地面，以抵抗風/地震力。

• 高度範圍：從 30m 到 200m 以上（比大多數自立塔高），可根據特定需求定制。

• 配件：包括爬梯、天線支架、電纜托盤和航空警示燈（高度 >60m）。

主要材料與標準

• 塔身：鍍鋅結構鋼（ASTM A36/S235JR），具有耐腐蝕性和強度。

• 拉線：高強度鋼纜（ASTM A475），帶有鋅/聚合物塗層，經久耐用。

• 錨固：重型混凝土/鋼錨固件，用於固定拉線，設計用於承受拉力。

• 合規性：遵循 IEC 62305（防雷保護）和當地建築安全規範。

主要應用場景

• 廣播/電信：支持電視/廣播天線和長距離微波發射器（通過高度最大化信號覆蓋）。

• 氣象監測：在高海拔地區部署天氣傳感器/雷達，以獲取準確的大氣數據。

• 航空導航：在偏遠地區（山區、海岸）安裝航空信標。

• 科學研究：在地面干擾上方部署大氣儀器（臭氧監測儀）。

1.規格

拉線塔的塔身是什麼？

拉線塔（拉線桅杆塔）的塔身是中央的、細長的承重結構，用於支撐天線、傳感器或其他設備，它依靠外部拉線來提供側向穩定性（而不是自立的剛性）。它通常採用管狀或格子鋼框架建造，比自立塔窄，並採用錐形設計（底部寬，頂部窄）以優化載荷分佈和抗風能力。塔身採用鍍鋅結構鋼（符合 ASTM A36/S235JR 標準）製造，以確保在戶外環境中的耐腐蝕性和長期耐用性。它作為爬梯、天線支架和電纜托盤等關鍵配件的安裝基礎，其模塊化設計允許定制高度，從 30m 到 200m 以上，適用於廣播、電信或氣象監測等應用。

如何將天線安裝在拉線塔上？

將天線安裝在拉線塔上遵循一個結構化、符合安全規範的流程，該流程與塔的設計和行業標準一致：

1. 安裝前準備：驗證塔的承載能力，確保其能夠支撐天線的重量（包括硬件和相關電纜）。檢查塔身是否有腐蝕、結構損壞或連接鬆動，並確認符合當地安全規範（例如，IEC 62305 防雷保護）。
2. 天線支架安裝：將專用的天線支架（塔的集成配件）連接到塔身上的預定點。這些支架通常使用與塔的鍍鋅鋼結構兼容的高強度螺栓固定，確保牢固連接，能夠承受風力和振動。
3. 天線吊裝與定位：使用起重機或專用吊裝設備將天線吊裝到目標高度（戰略性選擇以獲得最佳信號覆蓋）。使用激光工具或對準儀精確對準天線，使其朝向預期的發射/接收方向。
4. 固定天線：使用兼容的硬件將天線固定到預裝支架上，將螺栓擰緊至指定扭矩，以防止移動。確保天線水平且穩定，沒有可能影響性能或結構完整性的晃動。
5. 電纜佈線與集成：將信號電纜或饋線穿過塔的集成電纜托盤，以保護它們免受環境損壞。將電纜連接到天線，並將它們引導至地面設備，確保連接點的正確絕緣和防水。
6. 最終檢查：對天線、支架和電纜進行目視檢查，確認安裝牢固。測試天線的信號發射/接收以驗證功能，並確保在整個過程中遵循所有安全協議（例如，工人墜落防護）。

拉線塔上的防爬裝置是什麼？

拉線塔的防爬裝置是一種安裝在塔身上的專用安全組件，用於防止未經授權的進入並降低墜落風險。常見設計包括：

• 防爬環/裙：安裝在塔基附近（通常在地面上方 2-3m）的圓形或圓錐形鋼製屏障，通過阻止攀爬者抓住或踩踏來阻止攀爬。
• 帶刺或鋸齒狀的威懾物：安裝在較低塔段或爬梯上的非致命性尖銳鋼製附件，以阻止未經授權的攀爬。
• 鎖定入口：如果塔配備了地面入口面板或爬梯入口，則鎖定門以限制只有授權人員才能進入。

這些裝置採用耐腐蝕材料（例如，與塔身匹配的鍍鋅鋼）製成，以承受戶外條件。它們的主要目的是通過防止未經培訓的個人意外或故意攀爬來提高安全性，符合當地建築安全規範並減輕塔運營商的責任。

如何連接拉線和拉線塔？

將拉線連接到拉線塔涉及一個安全、承載負荷的過程，以確保拉線能夠有效地穩定塔身，抵抗風和地震力：

1. 準備：選擇高強度鋼纜製成的拉線（符合 ASTM A475 標準），並帶有鋅或聚合物塗層，以確保耐用性。確保塔身在 20-30m 的間隔處設有預製連接點（例如，耳片、支架或橫臂），如塔設計中所指定。
2. 連接硬件安裝：使用高強度螺栓（與塔的鍍鋅鋼結構兼容）將重型拉線支架或連接銷安裝到塔的預定連接點。這些支架經過工程設計，可將張力均勻分佈到塔身上。
3. 拉線端部處理：使用專業的端部處理配件（例如，壓接套管、鋼纜夾或雞心環）固定每根拉線的末端。壓接套管壓接在鋼纜上，形成永久性、高強度的連接，而鋼纜夾則提供可調節的張力。
4. 連接與張緊：使用卸扣或銷釘將處理好的拉線端部連接到塔的支架上，確保連接牢固且無鬆弛。使用張緊工具（例如，拉緊器或牽引器）將拉線的張力調整到設計規範——這對於平衡塔上的側向力至關重要。
5. 驗證：檢查連接是否與塔的錐形結構對齊，並且拉線張力均勻（避免過度張緊，這可能會對塔身造成壓力）。確認硬件和端部處理配件具有耐腐蝕性，並符合塔的安全標準。

如何連接拉線和拉線錨栓？

將拉線連接到拉線錨栓（地面錨固件）是將拉線的張力傳遞到地面的關鍵步驟，以確保塔的穩定性：

1. 錨固準備：確保地面錨固件（重型混凝土或鋼錨固件，設計用於承受拉力）以相對於拉線 45-60° 的角度正確安裝在地面上。錨固件必須完全固化（對於混凝土）並牢固嵌入，以抵抗拔出力。
2. 露出錨栓：確保錨固件的頂部螺栓（拉線錨栓）突出地面並帶螺紋，以便安裝連接硬件。螺栓應由高強度鋼製成，以承受拉線的張力。
3. 拉線端部處理：使用與塔連接相同的處理方法（壓接套管、鋼纜夾或雞心環）處理拉線的自由端，確保牢固、承載負荷的端部。
4. 連接硬件組裝：將拉緊器（用於張力調節）和卸扣連接到處理好的拉線上。拉緊器通過螺母或墊圈連接到拉線錨栓，從而可以微調拉線的張力。
5. 張緊與固定：使用拉緊器將拉線張緊到所需規格，確保其能抵抗側向力而不會拉動錨固件。張緊後，用開口銷或鎖緊螺母鎖定拉緊器，以防止隨時間鬆動。
6. 最終檢查：驗證連接是否牢固，錨固件是否無移動跡象，並且拉線是否以正確的 45-60° 角對齊。檢查螺栓、硬件和拉線端部的腐蝕情況，確保符合 IEC 62305 和當地安全規範。
