62M物流公園の電気通信の配備のための統合されたはしご3管の電気通信タワー

62M 統合ラダー3チューブ通信タワー ロジスティクスパーク通信展開用

当社は、通信、監視、観測、セキュリティ用途向けのカスタムスチールタワーの設計・製造を専門としています。以下に詳細な製品情報を示します。

1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: Jaoyao または OEM ; モデル番号: 通信タワー
表面処理: 熱間亜鉛めっきまたは塗装。
2.梱包と配送:
梱包詳細: 通信タワーは、クライアントの要件に応じて亜鉛めっきストラップでバンドルされます。
配送: 支払い後20日以内に天津港から出荷
タワー部材: 1つのスチールタワーはいくつかのバンドルに分離されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
3. 技術データ

3本足のチューブ鋼タワーの格子構造は何ですか？

3本足のチューブ鋼タワーの格子構造は、タワーの3本の垂直チューブ脚を接続するトラス状のフレームワークです。より小さな中空鋼管（シームレス/溶接鋼管など、メイン脚の材質と同じ）で構成されたこれらの格子部材は、3本の脚の間に水平および斜めの交差接続を形成し、タワーの高さ全体にわたって三角形のウェブ状パターンを作成します。この構造は、タワーのテーパー設計（底が広く、上が狭い）と連携して、垂直荷重（タワーの重量、機器の重量）と横方向の力（風、地震活動）を3本の脚に均等に分散します。チューブ状の格子は、構造的な剛性と安定性を高めるだけでなく、空力性能を最適化します。従来の角形鋼の格子構造と比較して風の抵抗を30％削減するため、タワーは過酷または風の強い環境に高度に適応できます。さらに、チューブ状部材の使用により、構造は軽量でありながら高い耐荷重能力を維持します。

3本足のチューブ鋼タワーにMWディッシュを取り付ける方法は？

3本足のチューブ鋼タワーへのマイクロ波（MW）ディッシュの取り付けは、タワーの構造設計と業界標準に沿った安全で標準化されたプロセスに従います。

1. 設置前確認: MWディッシュ、取り付け金具、および関連荷重をサポートできることを確認するために、タワーの耐荷重能力（TIA-222-GおよびGB 50017規格による）を確認します。構造的完全性のために、タワーにあらかじめ取り付けられたアンテナブラケット（統合アクセサリー）を点検します。
2. ブラケットの準備: タワー専用のアンテナブラケット（またはチューブ状格子と互換性のあるカスタム製造ブラケット）を使用し、グレード8.8高強度ボルト（ISO 898）を使用してタワーのメイン脚または格子トラスに固定します。ブラケットが意図したポイントツーポイント通信パスに揃えられ、指定されたトルクで締め付けられていることを確認します。
3. ディッシュの吊り上げと位置決め: クレーンまたは特殊な吊り上げ装置を使用して、MWディッシュを目標の高さ（通常はタワーの上部セクションの近くまたはメンテナンスプラットフォーム上）に吊り上げます。受信/送信エンドポイントに合わせるために、ディッシュの方位角と仰角を調整し、精度のためにレーザーアライメントツールを使用します。
4. 確実な固定: 互換性のあるハードウェアを使用して、MWディッシュを取り付けられたブラケットに接続し、しっかりとぐらつきのない接続を確保します。AWS D1.1溶接および固定規格に準拠するために、校正されたツールでボルトのトルクを再確認します。
5. ケーブル配線: 環境ダメージへの露出を避けるために、タワーの統合ケーブル管理システム（または格子構造上の保護された経路）を通してディッシュの信号および電源ケーブルを配線します。接続ポイントでケーブルが適切に絶縁され、防水されていることを確認します。
6. 最終検査: ディッシュ、ブラケット、および接続部の安定性を確認するために目視検査を実施します。アライメントと機能性を検証するために信号伝送をテストします。設置中は、安全プロトコル（例：作業員の落下防止）を遵守します。

3本足のチューブ鋼タワーの主な構造は何ですか？

3本足のチューブ鋼タワーの主な構造は、安定性、耐荷重性、空力効率のために設計された自立型の三角形フレームシステムであり、3つのコアコンポーネントで構成されています。

• 3本の垂直チューブ脚: 主な耐荷重要素で、シームレスまたは溶接鋼管（Q345B/ASTM A500規格準拠）で作られています。三角形の構成で配置されたこれらの脚は、タワーの総重量（機器や環境荷重を含む）を基礎に伝達します。
• チューブ状格子トラス: 3本のメイン脚を水平および斜めに接続する、より小さな中空鋼管。この交差トラスシステムは荷重を均等に分散し、構造的剛性を高め、風抵抗を低減し、タワーの特徴的な格子パターンを形成します。
• テーパーフレームとフランジ接続: タワーは、強風（最大200km/h）や地震に対する抵抗を最適化するために、基部から頂部まで徐々に狭くなっています（基部が広く、頂部が狭い）。タワーセグメントは、高張力ボルトフランジを介して接合され、安全な組み立てを保証し、メンテナンスのリスクを低減します。

これらのコンポーネントが構造のバックボーンを形成し、統合されたアクセサリー（プラットフォーム、ラダーなど）がメイン構造の完全性を損なうことなく機能的なサポートを追加します。

プラットフォーム、ラダー

A. プラットフォーム

• 目的: MWディッシュ、アンテナ、センサー、その他の機器の設置、保守、または点検のための安定した高所作業スペースとして機能します。また、タワーへのアクセス中の作業員の安全な休憩場所も提供します。
• 設計上の特徴: 亜鉛めっき鋼（ASTM A123による耐食性）から製造され、指定された高さで格子構造に統合されています。落下防止のための安全手すり、作業員の安定性のための滑り止め表面を備えています。作業員、工具、機器の重量をサポートするように設計されており、タワー全体の耐荷重能力に適合しています。タワーセグメント間の移動を容易にするためのアクセスハッチが含まれる場合があります。
• 主な利点: メンテナンス作業を合理化し、運用効率を向上させるために、機器の取り付けポイントの近くに戦略的に配置されています。

B. ラダー

• 目的: 作業員がプラットフォーム、機器、または上部セクションに到達して設置、点検、または修理を行うための専用の安全アクセスシステムです。
• 設計上の特徴: 耐久性と耐食性のために亜鉛めっき鋼から製造され、快適な登攀のために均等に間隔を空けられた踏み段（業界安全基準による）を備えています。落下リスクを最小限に抑えるための滑り止め機構（例：安全ハーネス用のケーブルガイド）を備えています。タワーの「落下防止ラダー」設計仕様と一致しています。メイン脚または格子トラスに垂直に取り付けられ、安全で安定した経路を確保します。
• コンプライアンス: 安全規制およびタワー設計基準（例：TIA-222-G、GB 50017）に沿って設計されており、垂直アクセス中の作業員の保護を優先しています。

プラットフォームとラダーは together、高高度機器への安全で効率的なアクセスを可能にし、業界の安全および耐久性要件に準拠しながら継続的な運用とメンテナンスをサポートすることにより、タワーの使いやすさを向上させます。

詳細はこちらをクリックしてください!!!

顧客訪問

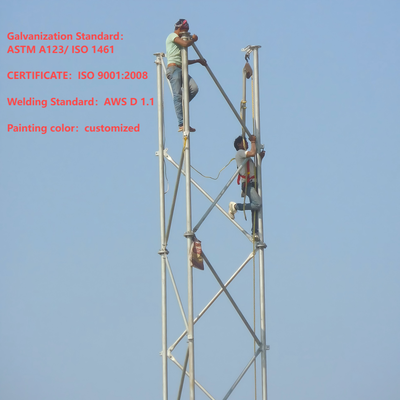

組み立て,亜鉛めっき鋼タワーテスト

認証

詳細はこちらをクリックしてください!!!

カスタマイズされた製品タイプと利点

自立型タワー 
自立型タワーは通常、3本または4本足のタワーであり、その材料は鋼管またはアングル鋼です。接続に関しては、チューブタワーはフランジで接続され、アングル鋼タワーはナットとボルトで接続されます。 
特徴: 
1.風荷重係数が小さく、耐風性が強い。 
2.土地資源を節約し、便利な場所。 
便利な輸送と設置。 

パイプ鋼タワー

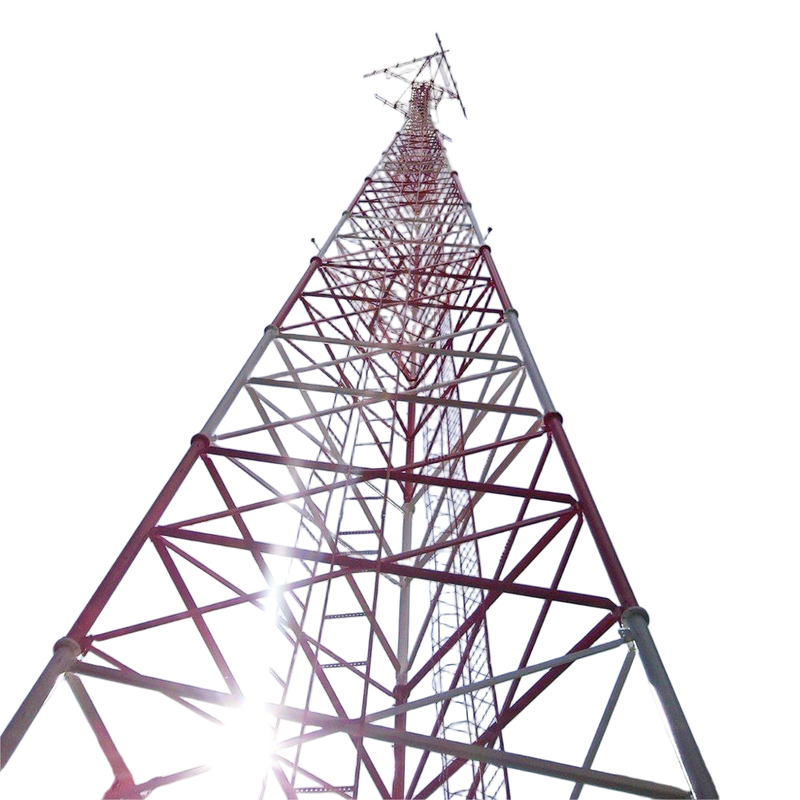

チューブタワーとは、鋼管で作られたタワーコラムと三角形のタワー本体セクションを持つ自立型の高層鋼構造物を指します。その主な特徴は、3本のチューブタワーコラムが鋼管で作られ、タワー本体セクションが三角形であることで、アングル鋼とは異なる高層鋼構造物です。

モノポールタワー 
単管タワーとも呼ばれるモノポールタワーは、一般的なタイプで、美しい外観を持ち、9〜18平方メートルの面積をカバーし、費用対効果が高く、多くの建設で採用されています。タワー本体はより合理的なセクションを採用しており、高強度ボルトで接続されています。設置が容易で、さまざまな複雑な現場に対応できるという特徴があります。 

支線タワー 
支線タワーは斬新な外観を持ち、その最大の特徴は鋼線を使用して強化されていることです。支線タワーは、経済的で実用的な一般的な通信タワータイプです。他のものよりも軽量で安価です。地理的に広い地域に非常に適しています。 

監視塔
監視塔は、周囲の環境を観察するために主に設計された多機能ビルであり、複数の分野で重要な役割を果たしています。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。展望台は通常、タワー本体、プラットフォーム、タワー、ラダーで構成され、コンパクトで耐久性のある構造を持っています。

迷彩ツリータワー
迷彩ツリータワーは、バイオニックツリータワーの人工ツリーの一種でもあり、ベースは本物のように見え、細心の注意を払ったデザインが施されており、景勝地、公園、広場の本物の木の中に配置されると、自然の一部になります。 
特徴: 
1.絶妙な構造と豪華な外観。 
2.強力な構造的安定性と長い作業寿命。 
3.小さな面積をカバーし、大きな経済効果。 

当社のサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。
当社は、アングル鋼タワー、チューブ鋼タワー、モノポールタワー、パインツリータワー、支線タワー、監視塔の設計・製造を専門としています。当社の部門には、設計、研究開発、検査、研究所、品質管理、亜鉛めっき、鋼タワー部門が含まれます。当社の原材料は、HBISグループ、宝武鋼グループ、首鋼グループなどの中国の有名な製鋼所から供給されています。
​

必要な場合は、24時間いつでも対応いたします！
