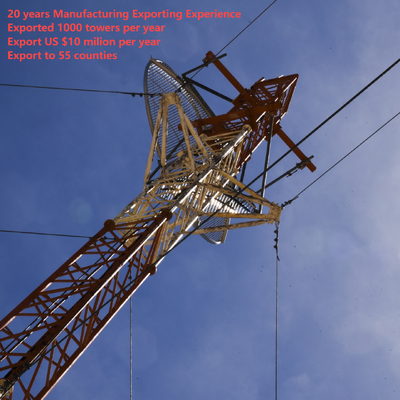

33 60M 地方のブロードバンド カバレッジのための強風適応性のある Guyed タワー費用対効果の高い

33 60M 高風対応支持式鉄塔 費用対効果の高い農村ブロードバンドカバレッジ

コア構造・設計上の特徴

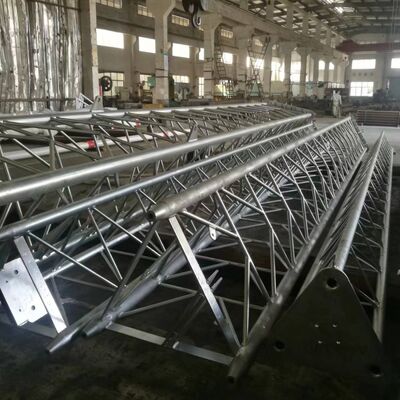

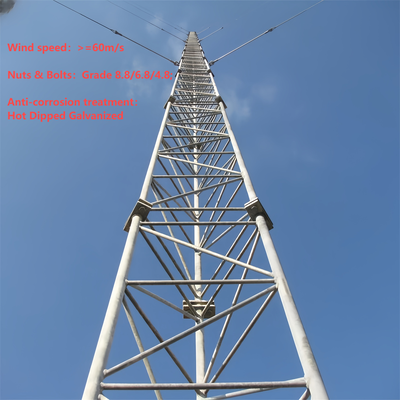

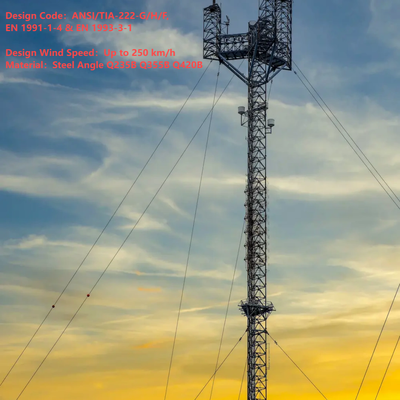

• 細身の鉄塔本体：円筒形または格子状の鋼構造（自立式鉄塔よりも細い）として構築され、負荷分散を最適化するためにテーパー形状になっています。

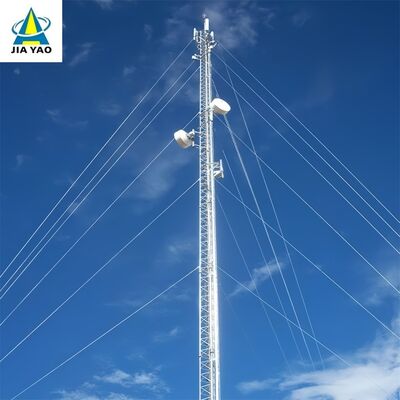

• ガイワイヤーシステム：20〜30m間隔でマストに取り付けられた複数の鋼ケーブルセットが、風/地震力に抵抗するために45〜60°の角度で地面に固定されています。

• 高さ範囲：30mから200m超まで（ほとんどの自立式鉄塔よりも高い）、特定のニーズに合わせてカスタマイズ可能です。

• アクセサリー：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（60m超の高さの場合）が含まれます。

主要材料・規格

• 鉄塔本体：亜鉛メッキ構造用鋼（ASTM A36/S235JR）により、耐食性と強度を確保。

• ガイワイヤー：亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）により、耐久性を確保。

• アンカー：ワイヤーを固定するためのヘビーデューティコンクリート/鋼アンカー、引張荷重用に設計。

• 準拠：IEC 62305（雷保護）および地域の建築安全基準に準拠。

主な適用シナリオ

• 放送/通信：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポート（高さによる信号カバレッジを最大化）。

• 気象観測：高高度に気象センサー/レーダーを設置し、正確な大気データを取得。

• 航空ナビゲーション：遠隔地（山、海岸）に航空ビーコンを設置。

• 科学研究：地上干渉の上空に大気観測装置（オゾンモニター）を配備。

1.仕様

支持式鉄塔の鉄塔本体とは何ですか？

支持式鉄塔（支持式マスト鉄塔）の鉄塔本体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立式の剛性ではなく、外部のガイワイヤーに横方向の安定性を依存しています。通常、円筒形または格子状の鋼構造フレームワークとして構築され、自立式鉄塔よりも細く、負荷分散と耐風性を最適化するためにテーパー形状（底部が広く、上部が狭い）になっています。鉄塔本体は、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要アクセサリーの取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さのカスタマイズが可能です。

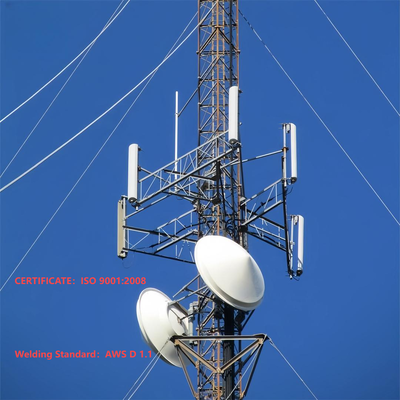

支持式鉄塔にアンテナを取り付ける方法は？

支持式鉄塔へのアンテナの取り付けは、鉄塔の設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

1. 設置前準備：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、鉄塔の耐荷重能力を確認します。鉄塔本体に腐食、構造的損傷、または緩みがないか点検し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。
2. アンテナマウントの設置：鉄塔本体の指定されたポイントに、専用のアンテナマウント（鉄塔の統合アクセサリー）を取り付けます。これらのマウントは通常、鉄塔の亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。
3. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
4. アンテナの固定：事前に取り付けられたマウントに互換性のあるハードウェアを使用してアンテナを固定し、ボルトを指定されたトルクで締め付けて移動を防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
5. ケーブルの配線と統合：環境ダメージから保護するために、鉄塔の統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。アンテナにケーブルを接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。
6. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの送受信信号をテストして機能を検証し、プロセス全体で全ての安全プロトコル（例：作業員の落下防止）が遵守されていることを確認します。

支持式鉄塔のアンチクライミングデバイスとは何ですか？

支持式鉄塔のアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを低減するために鉄塔本体に取り付けられる特殊な安全コンポーネントです。一般的な設計には以下が含まれます：

• アンチクライムカラー/スカート：鉄塔の根元付近（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。
• スパイクまたはギザギザの抑止具：低い鉄塔セクションまたはラダーに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。
• 施錠されたアクセス：鉄塔に地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、施錠されたゲートにより認定担当者のみがアクセスできます。

これらのデバイスは、耐食性材料（例：鉄塔本体と一致する亜鉛メッキ鋼）で作られており、屋外条件に耐えます。その主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を向上させることであり、地域の建築安全基準および鉄塔オペレーターの責任軽減に準拠しています。

支持式鉄塔と支持式ワイヤーの接続方法は？

支持式ワイヤーの支持式鉄塔への接続は、ワイヤーが風や地震力に対して鉄塔を効果的に安定させることができるように、安全で荷重支持プロセスを含みます：

1. 準備：耐久性のために亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られた支持式ワイヤーを選択します。鉄塔本体には、鉄塔の設計で指定された20〜30m間隔で、事前に製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。
2. 取り付け金具の設置：高強度ボルト（鉄塔の亜鉛メッキ鋼構造と互換性のある）を使用して、鉄塔の指定された取り付けポイントにヘビーデューティ支持式ワイヤーブラケットまたはシャックルを取り付けます。これらのブラケットは、鉄塔本体全体に張力を均等に分散するように設計されています。
3. ワイヤーの終端処理：各支持式ワイヤーの端を固定するために、専門の終端処理継手（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用します。スウェージスリーブはワイヤーに圧着され、永久的で高強度の接続を実現し、ケーブルクランプは調整可能な張力を提供します。
4. 接続と張力調整：終端処理された支持式ワイヤーの端をシャックルまたはピンを使用して鉄塔のブラケットに接続し、たるみのないしっかりしたフィット感を確保します。張力調整ツール（例：ターンバックルまたはカムアロング）を使用して、ワイヤーの張力を設計仕様に調整します。これは鉄塔の横方向の力をバランスさせるために重要です。
5. 検証：接続が鉄塔のテーパー構造に沿っており、ワイヤーが均一に張力調整されていること（鉄塔本体にストレスを与える可能性のある過度の締め付けを避ける）を確認します。ハードウェアと終端処理継手が耐食性であり、鉄塔の安全基準に準拠していることを確認します。

支持式ワイヤーと支持式アンカーボルトの接続方法は？

支持式ワイヤーを支持式アンカーボルト（グラウンドアンカー）に接続することは、ワイヤーの張力を地面に伝達し、鉄塔の安定性を確保するための重要なステップです：

1. アンカーの準備：グラウンドアンカー（ヘビーデューティコンクリートまたは鋼アンカー、引張荷重用に設計）が、支持式ワイヤーに対して45〜60°の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。
2. アンカーボルトの露出：アンカーの上部ボルト（支持式アンカーボルト）が地面から突き出ており、接続ハードウェアに対応できるようにねじ山が切られていることを確認します。ボルトは、支持式ワイヤーの張力に耐えるために高強度鋼で作られている必要があります。
3. ワイヤーの終端処理：支持式ワイヤーの自由端を、鉄塔接続で使用されたものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して終端処理し、しっかりとした荷重支持端を確保します。
4. 接続ハードウェアの組み立て：ターンバックル（張力調整用）とシャックルを終端処理された支持式ワイヤーに取り付けます。ターンバックルは、ナットまたはワッシャーを介して支持式アンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
5. 張力調整と固定：ターンバックルを使用して支持式ワイヤーを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
6. 最終確認：接続がしっかりしており、アンカーに動きの兆候がなく、支持式ワイヤーが正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端の腐食を点検し、IEC 62305および地域の安全基準への準拠を確認します。
