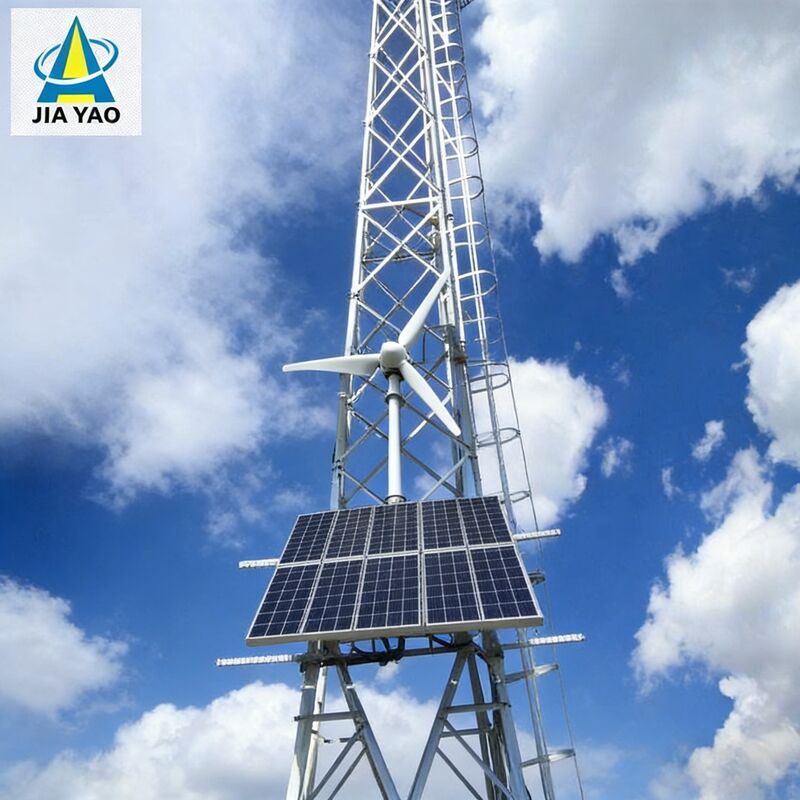

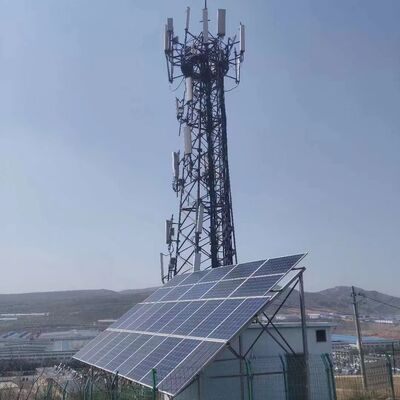

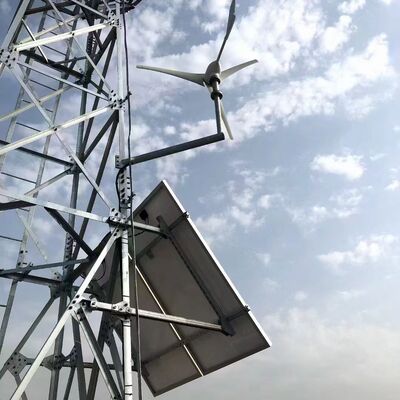

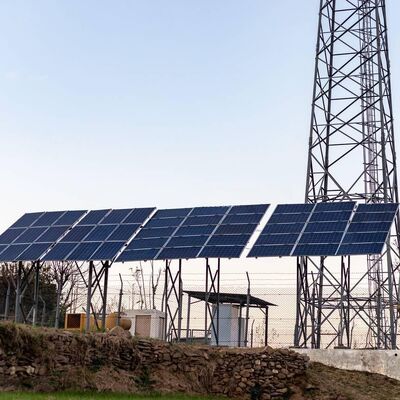

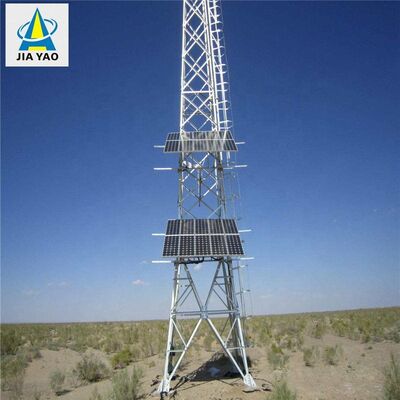

風力発電所ソーラーパーク監視用の再生可能エネルギー対応通信塔

Jiayao CO.、蓋

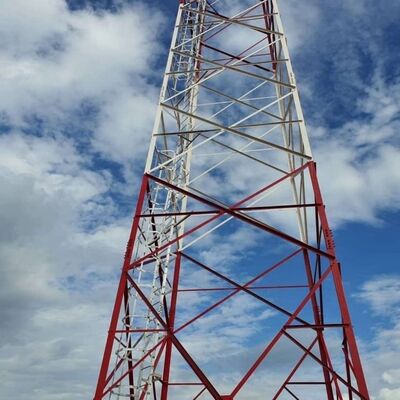

4本脚の角鋼格子塔は、重要なインフラストラクチャをサポートするために設計された自立型の高張力鋼構造です。正方形をベースにした 4 脚のフレームと十字の格子接続が特徴で、世界中の通信、電力伝送、その他の産業用途の信頼できるバックボーンとして機能します。安定性を外部ワイヤーに依存する支線付きタワーとは異なり、この自立型設計は自立するため、都市部から僻地までのさまざまな環境に適応します。

現代のインフラストラクチャーの基礎として、4 脚の角張った鋼鉄格子タワーは耐久性、多用途性、実用性を兼ね備えており、通信、エネルギー、監視分野の増大する需要に応えます。その成熟したデザインと信頼性の高いパフォーマンスにより、世界中のプロジェクトで好まれる選択肢となっています。

製品説明

梱包詳細:テレコムタワーは、クライアントの要件に応じて亜鉛メッキバンドでバンドルされます。

届ける：支払い後20日以内に天津港から発送

タワーメンバー:1本の鉄塔がいくつかの束に分かれています。

ボルト:Pacrum.lon バッグまたはスチール

当社は通信、監視、観測、セキュリティ用途向けのカスタマイズされた鉄塔の設計と製造を専門としています。詳細な製品情報は以下のとおりです。

4本脚の角鉄塔の格子構造とは何ですか？

4 脚角鋼塔の格子構造は、塔の 4 本の垂直な角鋼脚を接続する十字のトラス状の骨組です。相互に接続された鋼材 (通常は角鋼または格子棒) で構成され、タワーの自重、機器の重量、風、地震力、氷の荷重などの荷重を 4 本の脚すべてに均等に分散するクモの巣状のパターンを形成します。この構造はタワーの高さ全体に統合されており、タワーの先細設計 (基部が広く、上部が狭い) を補完して、構造の完全性と安定性を高めています。格子構成により、高強度と軽量性能のバランスが取れ、材料の使用量を最小限に抑えながら、耐荷重能力と極端な環境条件に対する耐性を最大化します。また、空気の流れが促進され、風の抵抗が軽減され、タワー全体の安定性がさらに向上します。

MWディッシュを4本脚の角鉄塔に取り付けるにはどうすればよいですか?​

4 脚の角張った鉄塔にマイクロ波 (MW) ディッシュを取り付けるには、安全性に準拠した体系的なプロセスに従います。

1. インストール前の準備: タワーの耐荷重能力を確認し、MW ディッシュの重量 (ディッシュ、取り付けブラケット、および関連ハードウェアを含む) をサポートできることを確認します。タワーの設計が機器の取り付けに関する関連規格 (TIA/EIA-222-G/F など) に準拠していることを確認してください。
2. ブラケットの取り付け: 専用のアンテナ/マイクロ波ブラケット (タワーに付属または特注) を、タワーの本体または機器プラットフォーム上の事前に指定された取り付けポイントに取り付けます。これらのブラケットは高強度ボルト (ISO 898 グレード 6.8/8.8 に準拠) を使用して固定されており、格子構造またはタワー脚にしっかりと接続されます。

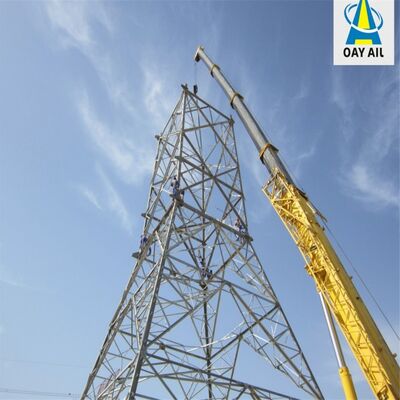

3. 皿の持ち上げと位置決め: クレーンまたは特殊な吊り上げ装置を使用して、MW ディッシュを目標の高さ (通常はタワーの上部または専用の装置プラットフォーム) まで吊り上げます。ディッシュが意図したポイントツーポイント通信パスと位置合わせされていることを確認します (必要に応じて方位角と仰角を調整します)。
4. 皿の固定: 互換性のあるハードウェアを使用して、MW ディッシュを事前に取り付けられたブラケットに固定し、校正された工具を使用して指定されたトルクでボルトを締めます。皿が水平で安定しており、ぐらつきや動きがないことを確認してください。
5. ケーブルの配線と統合: ディッシュの信号ケーブルをタワーの統合ケーブル トレイを通して配線し、環境による損傷から保護します。ケーブルをタワーベースまたは中間プラットフォームの適切な機器 (送信機/受信機など) に接続し、適切な絶縁と防水を確保します。
6. 最終検査: 目視チェックを行って、ディッシュがしっかりと取り付けられていること、ブラケットに損傷がなく、ケーブルが適切に整理されていることを確認します。プロセス全体を通じて安全プロトコルを遵守しながら、ディッシュの信号伝送をテストして位置合わせと機能を検証します。

4本脚の角鉄塔の主構造は何ですか?

4 脚の角型鉄塔の主要構造は、安定性と耐荷重性を考慮して設計された自立型フレームワークであり、次の 3 つのコア コンポーネントで構成されます。

• 4本の垂直アングルスチール脚: 主な耐荷重要素は、高品質の構造用鋼 (例: Q235B、Q345B、Q420、ASTM A36/A572 に準拠) で作られ、正方形のベース構成で配置されます。これらの脚は、タワーの総重量 (機器および環境負荷を含む) を基礎に伝達します。
• 格子トラス接続：4本の脚を水平・斜めに連結する十字形の鋼材（角鋼や格子棒）。このトラス システムは、構造全体に荷重を均等に分散し、剛性を高め、横方向の力 (風、地震活動) に抵抗し、タワーの特徴的な格子パターンを形成します。
• テーパーフレーム設計: タワーは基部から上部に向かって徐々に狭くなり (下部が広く、上部が狭くなります)、荷重が最も重い場所 (基部) に材料を集中させ、高高度での風の抵抗を減らすことで構造の完全性を最適化します。

補助的な構造要素 (機器プラットフォーム、昇降はしご、ケーブル トレイなど) は、実用的な機能をサポートするために主要なフレームワークに統合されていますが、4 本の垂直脚と格子トラスの接続がタワーの構造的バックボーンを形成しています。

4本脚角鉄塔のプラットホーム、はしご

A. プラットフォーム

• 目的: 機器 (MW ディッシュ、5G アンテナ、監視装置など) およびタワー コンポーネントの設置、保守、または検査のための高所の安定した作業スペースとして機能します。登山中の作業員の安全な休憩場所にもなります。
• デザインの特徴: 通常、亜鉛メッキ鋼板 (耐食性に関して ASTM A123/ISO 1461 に準拠) で作られ、指定された高さでタワーの格子構造に組み込まれます。プラットフォームには、作業者の安全を確保するために、安全手すり、滑り止め表面、アクセスハッチが含まれる場合があります。これらは、タワー全体の耐荷重能力に合わせて、作業者、工具、機器の重量をサポートするように設計されています。
• カスタマイズ: プロジェクトのニーズに基づいて複数の高さに追加できます (例: アンテナ取り付けポイントの近くまたはメンテナンスのための中間タワー)。

B.はしご

• 目的: 作業員が設置、検査、または修理のためにタワーに登ってプラットフォーム、機器、または上部セクションに到達できるようにする専用の安全アクセス システム。
• デザインの特徴: 耐久性と耐食性を高める亜鉛メッキ鋼板で作られており、快適に登るための等間隔の横木 (業界の安全基準に準拠) が付いています。主な安全機能には、手すり、落下防止システム (ハーネス用のケーブル ガイドなど)、および場合によっては落下を防止するためのケージの囲いが含まれます。はしごは塔の脚または格子トラスに垂直に取り付けられ、安全で安定した通路を確保します。
• コンプライアンス: 安全規制および業界標準 (TIA/EIA-222-G/F など) に沿って設計されており、垂直アクセス時の作業者の保護を優先しています。

プラットフォームと梯子を組み合わせることで、高所の機器やコンポーネントへの安全かつ効率的なアクセスが可能になり、継続的な運用とメンテナンスがサポートされるため、タワーの使いやすさが向上します。

​

亜鉛メッキ角鉄塔試験

亜鉛メッキは、4 脚の角鋼格子タワーにとって重要な表面処理であり、過酷な屋外条件に耐えるための長期的な耐食性を提供し、タワーの耐用年数を 20 年以上に延ばします。以下は、亜鉛めっき試験の簡単な概要です。

1. テストの主な目的

• 耐久性のある腐食保護のために十分なコーティング厚さを確保してください。
• 亜鉛コーティングの均一性と強力な密着性（剥離/剥離の防止）を検証します。
• 重大な欠陥 (むき出しの鋼材、亀裂、穴など) がないか確認します。
• 国際規格（ASTM A123、ISO 1461）に準拠しています。

2. 主要なテスト方法 (工場出荷後および設置後に実施)

• コーティングの厚さ: 磁気厚さ計 (非破壊) またはマイクロメーター (サンプルのみ破壊) を使用します。最小 85 ～ 120 μm (過酷な環境ではさらに厚くなります)。
• 接着力: 曲げテスト (180°)、ハンマーテスト、またはナイフクロスハッチテスト - コーティングの剥離は許可されません。
• 目視検査: むき出しの鋼材、亀裂、不均一な亜鉛の蓄積、または汚染を確認します。影響がなければ、小さな不規則性は許容されます。
• 耐食性: 塩水噴霧試験 (ASTM B117/ISO 9227) 100 ～ 500 時間 (赤錆に耐性)。オプションの長期野外暴露。
• オプションの化学分析: AAS/XRF により亜鉛純度 98% 以上を確認し、不純物を検出します。

3. 適合基準

ASTM (A123、B117、A572)、ISO (1461、9227、898)、タワー設計規定 (TIA/EIA-222-G/F)、および現地の規制を遵守してください。

4. 設置後のスポットチェック

• 重要な接合部の厚さを再測定します。
• 損傷（傷、へこみ）がないか検査し、必要に応じてジンクリッチペイントでタッチアップします。
• ボルト穴や摩耗しやすい部分のコーティングの完全性を確認します。

この試験により亜鉛メッキの信頼性が保証され、インフラ用途におけるタワーの性能がサポートされます。

詳細についてはここをクリックしてください!!!!!!

梱包と配送

証明書

​詳細についてはここをクリックしてください!!!!!!

カスタマイズされた製品の種類と利点

自立型タワー 
自立塔は通常 3 脚または 4 脚の塔で、材質は鋼管またはアングル鋼です。接続は管塔はフランジ、山形鋼塔はボルト・ナットで接続します。
特徴：
1.風荷重係数が小さく、耐風性に強い。
2.土地資源を節約し、便利な場所にあります。
持ち運びや設置に便利です。

パイプ鉄塔
管塔とは、塔柱を鋼管で構成し、塔本体部分を三角形にした自立式の高層鉄骨構造物を指します。大きな特徴は、三管塔の柱が鋼管製で、塔体断面が三角形の山形鋼とは異なる高層鋼構造であることです。

モノポールタワー

モノポールタワーは一般的に使用されるタイプで、美しい外観を持ち、9〜18平方メートルの小さな面積をカバーし、コスト効率が高く、ほとんどの建設で採用されています。タワー本体は、高力ボルトまたはオーバーラップ（スリップ接続）によって接続される、より合理的なセクションを採用しています。 設置が簡単な特徴があり、複雑な現場にも幅広く対応できます。

ガイド・タワー 
ガイドタワーは斬新な外観を持ち、最大の特徴は鋼製ガイワイヤを使用することで強度を高めています。ガイドタワーは、経済的で実用的な一般的なタイプの通信タワーです。他のものより軽くて安いです。地理的に広いエリアに非常に適しています。

ガードタワー
望楼は、主に周囲の環境を観察するために使用され、多分野で重要な役割を果たす多機能建物です。そのデザインは自然環境との調和と一体性を重視しており、建築様式は通常、周囲の環境と調和しています。観測塔は通常、塔本体、プラットフォーム、塔、梯子などで構成されており、コンパクトで耐久性の高い構造となっています。

偽装ツリータワー
カモフラージュツリータワーは、バイオニックツリータワーの一種の人工樹木でもあり、本物のようなベースに加え、細心の注意を払ったデザインで、観光地、公園、広場の本物の木の間に置かれると、自然の一部になります。
特徴：
1. 精緻な構造とゴージャスな外観。
2. 強力な構造安定性と長い耐用年数。
3. カバー面積が小さく経済効果が大きい。

当社のサービス

ジアヤオ株式会社は、テレコムタワーの専門メーカーであり、ISO9001 によって承認されています。当社は、お客様に最も最適化されたソリューションと最高の通信タワーを提供することに全力で取り組んでいます。多くの製品が米国、ヨーロッパ、その他の 55 の異なる国に輸出されています。
当社はアングル鉄塔、チューブ鉄塔、モノポールタワー、松の木タワー、支線付きタワー、ガードタワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、QC、亜鉛メッキ、鉄塔部門が含まれます。当社の原材料は中国の有名な製鉄所、HBISグループ、宝武鋼鉄グループ、首鋼グループから供給されています。
​

必要であれば24時間いつでもお待ちしております！
