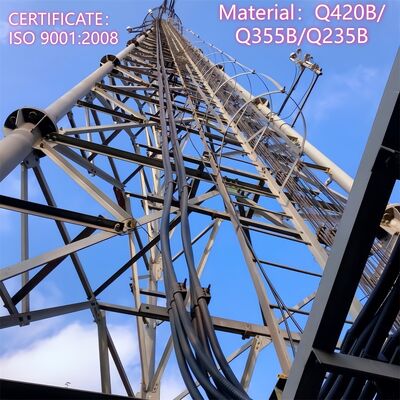

屋外 5G 4G マイクロ波ネットワーク アプリケーション用に設計された長寿命 3 脚の管状鉄塔亜鉛メッキ電気通信マスト

当社は通信、監視、観測、セキュリティ用途向けのカスタマイズされた鉄塔の設計と製造を専門としています。詳細な製品情報は以下のとおりです。

1.キーの詳細:
原産地: 河北省、中国 (本土)ブランド名: Jaoyao または OEM ;モデル番号: テレコムタワー
表面処理：溶融亜鉛メッキまたは塗装。
2.梱包と配送:
梱包の詳細: 通信タワーは、クライアントの要件に応じて亜鉛メッキのストラップでバンドルされます。
配送：支払い後20日以内に天津港から発送
塔部材：1本の鉄塔が複数の束に分かれています。
ボルト：梱包材は丈夫なナイロン袋またはスチールドラムです。
3. 技術データ

3本脚の管状鉄塔の格子構造とは何ですか？

3 脚管状鉄塔の格子構造は、塔の垂直な 3 本の管状脚を接続するトラス状の骨組みです。これらの格子部材は、より小さな中空鋼管（主脚の材料と一致する、たとえばシームレス/溶接鋼管）で構成され、3 本の脚の間に十字の水平方向および対角線の接続を形成し、タワーの高さ全体にわたって三角形のクモの巣状のパターンを形成します。この構造は、タワーの先細設計 (基部が広く、上部が狭い) と連携して機能し、垂直荷重 (タワーの重量、機器の重量) と横の力 (風、地震活動) を 3 本の脚に均等に分散します。管状格子は構造の剛性と安定性を高めるだけでなく、空力性能も最適化し、従来の角形鋼格子構造と比較して風の抵抗を 30% 削減し、タワーを過酷な環境や風の強い環境に高度に適応させます。さらに、管状部材を使用することで、高い耐荷重能力を維持しながら構造を軽量化します。

MWディッシュを3本脚の管状鉄塔に取り付けるにはどうすればよいですか?

3 脚の管状鉄塔へのマイクロ波 (MW) ディッシュの取り付けは、塔の構造設計と業界標準に沿った安全な標準化されたプロセスに従います。

1. インストール前の検証: タワーの耐荷重能力 (TIA-222-G および GB 50017 規格による) を確認して、MW ディッシュ、取り付けハードウェア、および関連する荷重をサポートできることを確認します。タワーにあらかじめ取り付けられているアンテナ ブラケット (統合アクセサリ) の構造的完全性を検査します。
2. ブラケットの準備: タワーの専用アンテナ ブラケット (または管状格子と互換性のある特注のブラケット) を使用し、グレード 8.8 高強度ボルト (ISO 898) を使用してタワーの主脚または格子トラスに固定します。ブラケットが意図したポイントツーポイント通信パスに位置合わせされ、指定されたトルクで締め付けられていることを確認します。
3. 皿の持ち上げと位置決め: クレーンまたは特殊な吊り上げ装置を使用して、MW ディッシュを目標の高さ (通常はタワーの上部付近またはメンテナンス プラットフォーム上) まで吊り上げます。レーザーアライメントツールを使用して、受信/送信エンドポイントに合わせてディッシュの方位角と高さを調整し、精度を高めます。
4. 確実な固定: 互換性のあるハードウェアを使用して、MW ディッシュを取り付けられたブラケットに取り付け、しっかりとぐらつきのない接続を確保します。 AWS D1.1 溶接および締結標準に準拠するように、校正されたツールを使用してボルトのトルクを再チェックします。
5. ケーブルの配線: 環境による損傷を避けるために、ディッシュの信号ケーブルと電源ケーブルをタワーの統合ケーブル管理システムを通して (または格子構造上の保護された経路に沿って) 配線します。ケーブルの接続点が適切に絶縁され、防水されていることを確認してください。
6. 最終検査: ディッシュ、ブラケット、接続部の目視チェックを実施して、安定性を確認します。信号伝送をテストして、調整と機能を検証します。設置全体にわたって安全プロトコル (作業者の落下防止など) を遵守してください。

3本脚の管状鉄塔の主構造？

3 脚の管状鉄塔の主な構造は、安定性、耐荷重性、空力効率を考慮して設計された自立型の三角形フレーム システムであり、次の 3 つのコア コンポーネントで構成されます。

• 3 本の垂直管状脚: シームレスまたは溶接された鋼管で作られた主な耐荷重要素 (Q345B/ASTM A500 規格に準拠)。三角形の構成に配置されたこれらの脚は、タワーの総重量 (機器および環境負荷を含む) を基礎に伝達します。
• 管状格子トラス: 3 本の主脚を水平および斜めに接続する小さな中空鋼管。この十字トラス システムは荷重を均等に分散し、構造の剛性を高め、風の抵抗を軽減し、タワーの特徴的な格子パターンを形成します。
• テーパーフレームとフランジの接続: タワーはベースからトップに向かって徐々に狭くなり（ベースは広く、トップは狭く）、強風（最大 200km/h）と地震に対する耐性を最適化します。タワーセグメントは高張力ボルト締めフランジを介して結合されているため、確実に組み立てられ、メンテナンスのリスクが軽減されます。

これらのコンポーネントは構造的なバックボーンを形成し、主要な構造の完全性を損なうことなく機能サポートを追加する統合アクセサリ (プラットフォーム、はしごなど) を備えています。

プラットフォーム、はしご

A. プラットフォーム

• 目的: MW ディッシュ、アンテナ、センサー、その他の機器の設置、保守、検査のための安定した高所作業スペースとして機能します。また、タワーにアクセスする際の作業員の安全な休憩ポイントとしても機能します。
• デザインの特徴: 亜鉛メッキ鋼板 (耐食性については ASTM A123 に準拠) から製造され、指定された高さで格子構造に組み込まれています。落下を防止する安全手すりと、作業者の安定性を高める滑りにくい表面を備えています。タワー全体の耐荷重能力に合わせて、作業者、工具、機器の重量をサポートするように設計されています。タワーセクション間を簡単に移動できるようにアクセスハッチが含まれる場合があります。
• 主な利点: 機器の取り付けポイントの近くに戦略的に配置され、メンテナンス作業が合理化され、運用効率が向上します。

B.はしご

• 目的: 作業員が設置、検査、または修理のためにタワーに登ってプラットフォーム、機器、または上部セクションに到達できるようにする専用の安全アクセス システム。
• デザインの特徴: 耐久性と耐食性を高める亜鉛メッキ鋼板で作られており、快適に登るための等間隔の横木 (業界の安全基準に準拠) が付いています。タワーの「落下防止はしご」設計仕様に準拠して、落下の危険を最小限に抑えるための落下防止機構 (安全ハーネスのケーブル ガイドなど) を装備しています。主脚や格子トラスに垂直に取り付けることで、確実で安定した通路を確保します。
• コンプライアンス: 安全規制およびタワー設計基準 (TIA-222-G、GB 50017 など) に沿って設計されており、垂直アクセス時の作業者の保護を優先しています。

プラットフォームと梯子を組み合わせることで、高所の機器への安全かつ効率的なアクセスが可能になり、業界の安全性と耐久性の要件を遵守しながら継続的な運用とメンテナンスをサポートできるため、タワーの使いやすさが向上します。

詳細についてはここをクリックしてください。

顧客訪問

組み立て、亜鉛めっき鉄塔試験

認証

詳細についてはここをクリックしてください。

カスタマイズされた製品の種類と利点

自立型タワー 
自立塔は通常 3 脚または 4 脚の塔で、材質は鋼管またはアングル鋼です。接続は管塔はフランジ、山形鋼塔はボルト・ナットで接続します。
特徴：
1.風荷重係数が小さく、耐風性に強い。
2.土地資源を節約し、便利な場所にあります。
持ち運びや設置に便利です。

パイプ鉄塔
管塔とは、塔柱を鋼管で構成し、塔本体部分を三角形にした自立式の高層鉄骨構造物を指します。大きな特徴は、三管塔の柱が鋼管製で、塔体断面が三角形の山形鋼とは異なる高層鋼構造であることです。

モノポールタワー 
単管タワーはモノポールタワーとも呼ばれ、一般的に使用されるタイプで、外観が美しく、9 ～ 18 平方メートルの狭い面積をカバーし、コスト効率が高く、建設の大部分で採用されています。タワー本体はより合理的な断面を採用し、高力ボルトで接続されています。設置が簡単な特徴があり、複雑な現場にも幅広く対応できます。

ガイド・タワー 
ガイドタワーは斬新な外観を持ち、最大の特徴は鋼製ガイワイヤを使用することで強度を高めています。ガイドタワーは、経済的で実用的な一般的なタイプの通信タワーです。他のものより軽くて安いです。地理的に広いエリアに非常に適しています。

ガードタワー
望楼は、主に周囲の環境を観察するために使用され、多分野で重要な役割を果たす多機能建物です。そのデザインは自然環境との調和と一体性を重視しており、建築様式は通常、周囲の環境と調和しています。観測塔は通常、塔本体、プラットフォーム、塔、梯子などで構成されており、コンパクトで耐久性の高い構造となっています。

偽装ツリータワー
カモフラージュツリータワーは、バイオニックツリータワーの一種の人工樹木でもあり、本物のようなベースに加え、細心の注意を払ったデザインで、観光地、公園、広場の本物の木の間に置かれると、自然の一部になります。
特徴：
1. 精緻な構造とゴージャスな外観。
2. 強力な構造安定性と長い耐用年数。
3. カバー面積が小さく経済効果が大きい。

当社のサービス

ジアヤオ株式会社は、テレコムタワーの専門メーカーであり、ISO9001 によって承認されています。当社は、お客様に最も最適化されたソリューションと最高の通信タワーを提供することに全力で取り組んでいます。多くの製品が米国、ヨーロッパ、その他の 55 の異なる国に輸出されています。
当社はアングル鉄塔、チューブ鉄塔、モノポールタワー、松の木タワー、支線付きタワー、ガードタワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、QC、亜鉛メッキ、鉄塔部門が含まれます。当社の原材料は中国の有名な製鉄所、HBISグループ、宝武鋼鉄グループ、首鋼グループから供給されています。
​

必要であれば24時間いつでもお待ちしております！
