17 27 37M 3レッグチューブ亜鉛メッキ鋼マルチバンド屋外5G 4Gマイクロ波テレビ信号通信マスト

当社は、通信、監視、観測、セキュリティ用途向けのカスタム鋼管塔の設計・製造を専門としています。以下に詳細な製品情報を示します。

1.主な詳細:
原産地: 河北省、中国 (本土) ; ブランド名: Jaoyao または OEM ; モデル番号: 通信塔
表面処理: 熱間亜鉛めっきまたは塗装。
2.梱包と配送:
梱包詳細: 通信塔は、お客様の要件に応じて亜鉛メッキストラップで束ねられます。
配送: 天津港から支払い後20日以内に発送

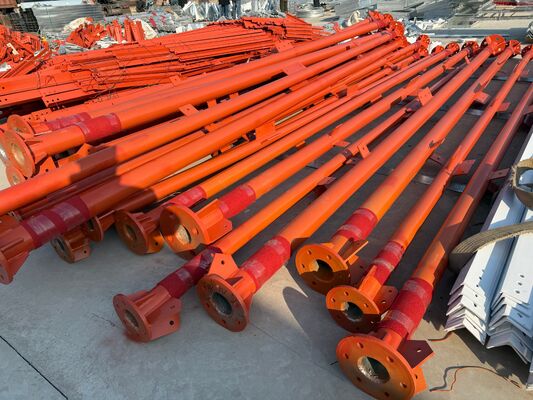

塔部材: 鋼管塔は複数の束に分割されます。
ボルト: 梱包材は頑丈なナイロンバッグまたはスチールドラムです。
3.技術データ

3本足チューブ鋼管塔の格子構造は何ですか？

3本足チューブ鋼管塔の格子構造は、塔の3本の垂直チューブ脚を接続するトラス状のフレームワークです。小さな中空鋼管（主脚材、例えばシームレス/溶接鋼管と同じ）で構成されたこれらの格子部材は、3本の脚の間に交差する水平および斜めの接続を形成し、塔の高さ全体にわたって三角形のウェブ状パターンを作成します。この構造は、塔のテーパー設計（底が広く、上が狭い）と連携して、垂直荷重（塔の重量、機器の重量）と横方向力（風、地震活動）を3本の脚に均等に分散します。チューブ状の格子は、構造の剛性と安定性を高めるだけでなく、空力性能を最適化します。従来の角形鋼格子構造と比較して風の抵抗を30％削減するため、塔は過酷な環境や風の強い環境に非常に適応性があります。さらに、チューブ状部材の使用により、構造は軽量でありながら高い耐荷重能力を維持します。

3本足チューブ鋼管塔にMWディッシュを取り付ける方法は？

3本足チューブ鋼管塔へのマイクロ波（MW）ディッシュの取り付けは、塔の構造設計と業界標準に沿った、安全で標準化されたプロセスに従います。

1. 設置前確認: MWディッシュ、取り付け金具、および関連荷重をサポートできることを確認するために、塔の耐荷重能力（TIA-222-GおよびGB 50017規格による）を確認します。構造的完全性のために、塔にあらかじめ取り付けられたアンテナブラケット（統合アクセサリー）を点検します。
2. ブラケットの準備: 塔専用のアンテナブラケット（またはチューブ状格子と互換性のあるカスタム製造ブラケット）を使用し、グレード8.8高強度ボルト（ISO 898）を使用して塔の主脚または格子トラスに固定します。ブラケットが意図したポイントツーポイント通信経路に整列していること、および指定されたトルクで締め付けられていることを確認します。
3. ディッシュの吊り上げと位置決め: クレーンまたは特殊な吊り上げ装置を使用して、MWディッシュを目標の高さ（通常は塔の上部セクション近くまたはメンテナンスプラットフォーム上）まで吊り上げます。受信/送信エンドポイントに合わせてディッシュの方位角と仰角を調整し、レーザーアライメントツールを使用して精度を確保します。
4. 確実な固定: 互換性のあるハードウェアを使用して、MWディッシュを取り付けられたブラケットに固定し、しっかりとぐらつきのない接続を確保します。AWS D1.1溶接および固定規格に準拠するために、校正されたツールでボルトのトルクを再確認します。
5. ケーブル配線: 環境ダメージへの露出を避けるために、塔の統合ケーブル管理システム（または格子構造上の保護された経路）を通してディッシュの信号および電源ケーブルを配線します。接続ポイントでケーブルが適切に絶縁され、防水されていることを確認します。
6. 最終検査: ディッシュ、ブラケット、および接続部の安定性を確認するために目視検査を行います。アライメントと機能を確認するために信号伝送をテストします。設置中は、安全プロトコル（例：作業員の落下防止）を遵守します。

3本足チューブ鋼管塔の主な構造は何ですか？

3本足チューブ鋼管塔の主な構造は、安定性、耐荷重性、空力効率のために設計された自立型の三角形フレームシステムであり、3つのコアコンポーネントで構成されています。

• 3本の垂直チューブ脚: 主な耐荷重要素であり、シームレスまたは溶接鋼管（Q345B/ASTM A500規格に準拠）で作られています。三角形の構成で配置されたこれらの脚は、塔の総重量（機器および環境荷重を含む）を基礎に伝達します。
• チューブ状格子トラス: 3本の主脚を水平および斜めに接続する小さな中空鋼管。この交差トラスシステムは荷重を均等に分散し、構造的剛性を高め、風抵抗を低減し、塔の特徴的な格子パターンを形成します。
• テーパーフレームとフランジ接続: 塔は、強風（最大200km/h）および地震に対する抵抗を最適化するために、基部から頂部まで徐々に狭くなっています（基部が広く、頂部が狭い）。塔のセグメントは、高張力ボルトフランジを介して接合され、確実な組み立てを保証し、メンテナンスのリスクを低減します。

これらのコンポーネントが構造のバックボーンを形成し、統合されたアクセサリー（例：プラットフォーム、はしご）が主要構造の完全性を損なうことなく機能的なサポートを追加します。

プラットフォーム、はしご

A.プラットフォーム

• 目的: MWディッシュ、アンテナ、センサー、またはその他の機器の設置、保守、または点検のための安定した高所作業スペースとして機能します。また、塔へのアクセス中の作業員の安全な休憩場所も提供します。
• 設計上の特徴: 亜鉛メッキ鋼（ASTM A123による耐食性）から製造され、指定された高さで格子構造に統合されています。落下防止のための安全手すり、作業員の安定性のための滑り止め表面を備えています。作業員、工具、機器の重量を支えるように設計されており、塔全体の耐荷重能力に適合しています。塔のセクション間の移動を容易にするためのアクセスハッチが含まれる場合があります。
• 主な利点: メンテナンス作業を効率化するために、機器の取り付けポイントの近くに戦略的に配置され、運用効率を向上させます。

B.はしご

• 目的: 作業員がプラットフォーム、機器、または上部セクションに到達して設置、点検、または修理を行うために塔を登ることができる専用の安全アクセスシステムです。
• 設計上の特徴: 耐久性と耐食性のために亜鉛メッキ鋼から製造され、快適な登攀のために等間隔の段（業界安全基準による）を備えています。落下リスクを最小限に抑えるための滑り止め機構（例：安全ハーネス用のケーブルガイド）を備えています—塔の「落下防止はしご」設計仕様と一致しています。主脚または格子トラスに垂直に取り付けられ、安全で安定した経路を確保します。
• コンプライアンス: 安全規制および塔設計基準（例：TIA-222-G、GB 50017）に沿って設計されており、垂直アクセス中の作業員の保護を優先します。

プラットフォームとはしごは、高高度機器への安全で効率的なアクセスを可能にし、業界の安全および耐久性の要件に準拠しながら継続的な運用とメンテナンスをサポートすることにより、塔の使いやすさを向上させます。

詳細はこちらをクリックしてください!!!

顧客訪問

組み立て、亜鉛めっき鋼管塔テスト

認証

詳細はこちらをクリックしてください!!!

カスタマイズされた製品タイプと利点

自立型タワー 
自立型タワーは通常、3本足または4本足のタワーであり、その材料は鋼管またはアングル鋼です。接続に関しては、チューブラータワーはフランジで接続され、アングル鋼タワーはナットとボルトで接続されます。 
特徴: 
1.風荷重係数が小さく、耐風性が強い。 
2.土地資源を節約し、便利な場所。 
便利な輸送と設置。 

パイプ鋼タワー
チューブタワーは、鋼管で作られたタワーコラムと三角形のタワー本体セクションを持つ自立型の高層鋼構造を指します。その主な特徴は、3本のチューブタワーコラムが鋼管で作られ、タワー本体セクションが三角形であることであり、アングル鋼とは異なる高層鋼構造です。

モノポールタワー 
単管タワーとも呼ばれるモノポールタワーは、美しい外観を持ち、9〜18平方メートルの小さな面積をカバーし、費用対効果が高く、大多数の建設で採用されている一般的なタイプです。タワー本体はより合理的なセクションを採用しており、高強度ボルトで接続されています。設置が容易で、さまざまな複雑な現場に対応できるという特徴があります。 

支線塔 
支線塔は斬新な外観を持ち、その最大の Сharacteristicは鋼線を使用して強化されていることです。支線塔は、経済的で実用的な一般的な通信塔の一種です。他のものよりも軽量で安価です。広大な地理的エリアに非常に適しています。 

監視塔
監視塔は多機能ビルであり、主に周囲の環境を観察するために使用され、複数の分野で重要な役割を果たします。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。展望台は通常、塔本体、プラットフォーム、塔、はしごで構成され、コンパクトで耐久性のある構造を持っています。

迷彩ツリータワー
迷彩ツリータワーは、バイオニックツリータワーの人工樹の一種でもあり、実際の木のようなベースに、細心の注意を払ったデザインが施されており、景勝地、公園、広場の実際の木の中に配置されると、自然の一部になります。 
特徴: 
1.絶妙な構造とゴージャスな外観。 
2.強力な構造的安定性と長い作業寿命。 
3.小さな面積をカバーし、大きな経済効果。 

当社のサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信塔メーカーです。私たちは、お客様に最適なソリューションと最高の通信塔を提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。
私たちは、アングル鋼タワー、チューブ鋼タワー、モノポールタワー、パインツリータワー、支線塔、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼管塔部門が含まれます。当社の原材料は、中国の有名な製鉄所から供給されています：HBIS Group、Baowu Steel Group、Shougang Group。
​

必要な場合は、24時間いつでもお待ちしております！
