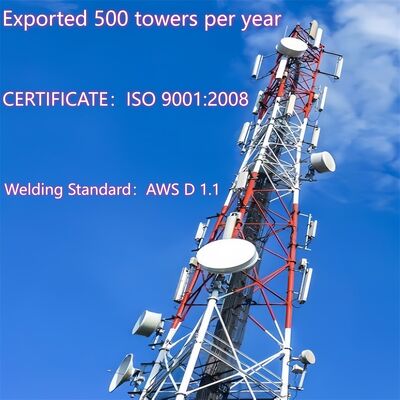

19 27 35M 低保守 3脚管型ガルバनाइズド鋼 自立型 屋外 5G 4G マイクロ波長寿 マスト

通信,監視,監視,セキュリティアプリケーションのための スタイリングされた鉄塔の設計と製造を専門としています下記は詳細な製品情報です.

1キー 詳細:
原産地:河北 (中国本土) ブランド名:ジャオヤオまたはOEM モデル番号:テレコムタワー
表面処理: 熱浸し 熱浸し 塗装
2梱包と配送:
パッケージの詳細: 通信タワーは,クライアントの要求に応じて,ガルバनाइズされたストラッピングでバンドルされます.
配送:天津港から支払後20日以内に出荷

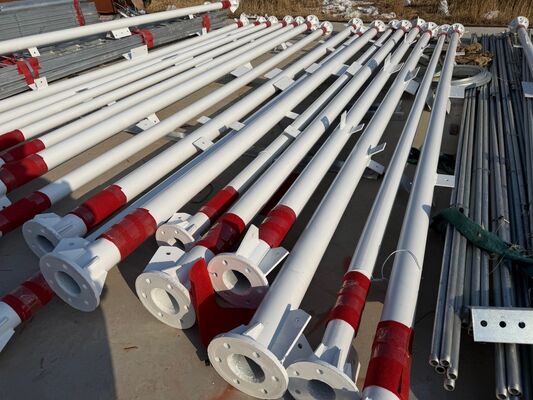

塔の構成要素: 鉄塔を複数のバンドルに分けます.
ボルト: 包装材料は頑丈なナイロン袋または鋼製のドラムです.
3. テクニカルデータ

3本足の管状の鉄塔の構造は?

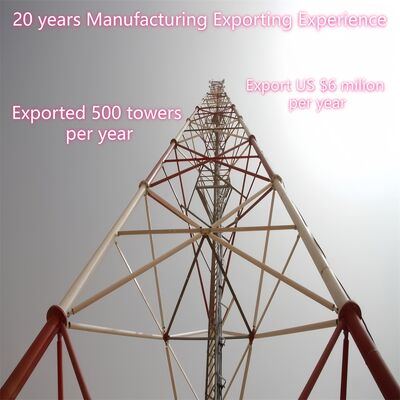

3本足の管形鉄筋塔の格子構造は,塔の3本の垂直管形脚を繋ぐトラスのようなフレームワークである.小型の空洞鋼管から構成される (主要脚の材料と一致する),例えば,シームレス/溶接された鋼管),これらの格子メンバーは,三つの脚の間に横断的な水平と斜め接続を形成,塔の高さ全体に三角形の網状のパターンを創るこの構造は,塔の角型設計 (底部が広い,上部が狭い) と連携して,垂直負荷 (塔の重量,設備の重量) と横向きの力 (風,3つの足に均等に. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsさらに,管状の部品の使用は,高い負荷容量を維持しながら構造が軽いことを保証します.

3本足の管状の鉄塔に MW皿を設置するには?

3本足の管状の鋼鉄塔にマイクロ波皿 (MW) を設置することは,塔の構造設計と業界標準に準拠した安全で標準化されたプロセスを実行します.

1. 設置前の検証: 塔の負荷容量 (TIA-222-G と GB 50017 規格) を確認し,MW ディッシュ,マウントハードウェア,および関連する負荷に対応できるようにします.塔のアンテナブレーキット (組み込みアクセサリー) の構造の整合性を確認する.
2. ブラケットの準備: 塔の専用アンテナ支架 (またはチューブル格子と互換性のあるカスタム製造の支架) を使用し,グレード8を使用して塔のメイン脚または格子支架に固定します.8つの高強度ボルト (ISO 898). ブラケットが意図された点から点への通信経路に並べられ,指定されたトルクに締め付けられていることを確認します.
3. 皿 を 上げ て 配置 する: クレーンまたは特殊なリフティング機器を使用して,MW皿を目標高度に上げます (通常は塔の上部部または保守プラットフォームの近くです).受信/送信端点に準拠するように,皿のアジムートと高度を調整レーザーアライナメントツールを使って精度を上げます
4. 安全 に 固定 する: メガワット皿を互換性のあるハードウェアを使用してマウントされたブレーケットに固定し,緊密な揺れのない接続を保証します.AWS D1 に準拠するように校正されたツールでボルトトルクを再確認します.1 溶接・固定基準.
5. ケーブルルーティング: 信号と電源ケーブルを塔の統合ケーブル管理システム (または格子構造の保護された経路に沿って) 経由させ,環境への被害を避ける.ケーブルが接続地点に適切に隔離され,防水されていることを確認します.
6. 最終 検査: 安定性を確認するためにディスプレイ,ブレーキット,および接続の視覚的チェックを実施します. 配列と機能性を確認するために信号伝送をテストします. 安全プロトコル (例えば,設備全体で作業員への防災.

3本足の管状の鉄塔の 主な構造?

3本足の管状鉄塔の主な構造は安定性,負荷耐性,空力学効率のために設計された自己支え,三角形枠のシステムです3つのコアコンポーネントからなる:

• 3 つの垂直管状の足: 主要な負荷支給要素は,シームレスまたは溶接された鋼管 (Q345B/ASTM A500規格を満たす) で作られ,三角形配置で配置されています.この足は塔の総重量 (設備と環境負荷を含む) を基盤に移動します.
• 管状の格子型トレス: 3つの主要脚を水平と斜めで接続する小さな空っぽの鋼管.この交差型トラスシステムは負荷を均等に分配し,構造の硬さを向上させます.風の抵抗を軽減します塔の特徴的な格子パターンを形成する.
• フレームとフレンジのコンイア接続: 塔は,強い風 (200km/hまで) と地震に対する抵抗を最適化するために,底から上へと徐々に狭くなっています.塔のセグメントは,高耐久性ボルトフレンズで結合されます安全な組み立てを保証し,保守リスクを軽減します.

これらの構成要素は構造の骨組みを構成し,統合されたアクセサリー (プラットフォーム,梯子など) が主構造の整合性を損なうことなく機能的サポートを追加します.

プラットフォーム,梯子

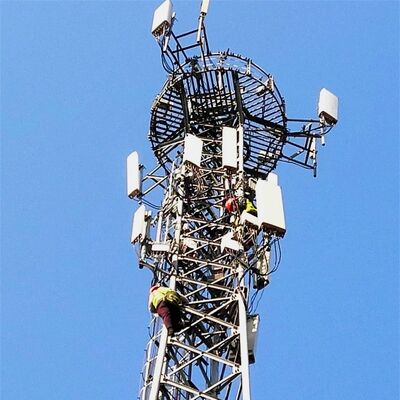

A. プラットフォーム

• 目的: 安定した高層作業場として,MW皿,アンテナ,センサー,その他の機器の設置,保守,検査をします.また,塔へのアクセス中に安全な休憩場所を提供する..

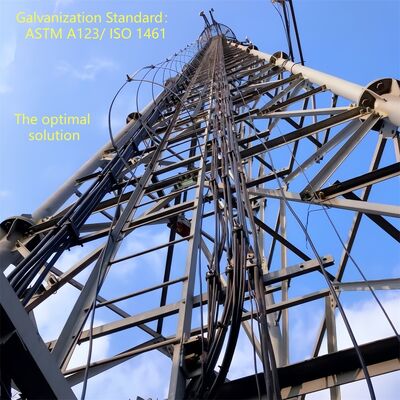

• デザイン の 特徴: 鉄鋼製 (耐腐蝕性についてASTM A123による) で製造され,指定の高さで格子構造に組み込まれます.転倒を防止する安全護欄と,作業員の安定のために滑らない表面を備えた. 作業員,道具,設備の重さを支えるように設計され,塔の総負荷容量に準拠する. 塔の部分間の移動を容易にするためのアクセスラッチを含む.
• 主要 な 利点: 戦略的に設備の設置点近くに置かれ,保守作業を簡素化し,運用効率を向上させる.

B.梯子

• 目的: 専用の安全アクセスシステムで,作業員がタワーに登り,設置,検査,修理のためのプラットフォーム,機器,または上部部部位に到達することができます.
• デザイン の 特徴: 耐久性及び耐腐蝕性のために,鋼鉄から製造され,快適な登りのために,均等に距離を置く階段 (産業安全基準) を備えています..塔の"防落梯"設計仕様に一致する. 垂直に本足または格子梁に固定され,安全な安定した経路
• 準拠性: 安全規制と塔設計基準 (TIA-222-G,GB 50017など) に準拠して設計され,垂直アクセス時の労働者の保護を優先します.

プラットフォームと梯子は,高空の設備への安全で効率的なアクセスを可能にすることで,塔の使いやすさを向上させます.継続的な運用とメンテナンスを支援し,産業の安全性および耐久性要件を遵守する.

詳しくは こちら をクリックしてください!!!

顧客訪問

組み立て,鋼鉄塔の電圧化試験

認証

詳しくは こちら をクリックしてください!!!

カスタマイズされた製品タイプと利点

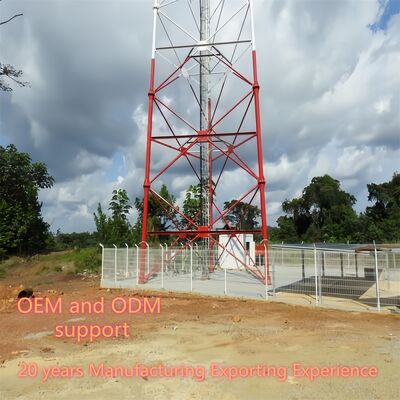

自立 の 塔 
自立型塔は,通常,3脚の4脚の塔で,その材料は鋼管または角鋼です.接続については,管形塔は,フレンズで接続されています.角鋼塔は,ナッツとボルトで接続されています.
特徴:
1風力抵抗が強い
2土地資源を節約し,便利な場所です.
便利な輸送と設置

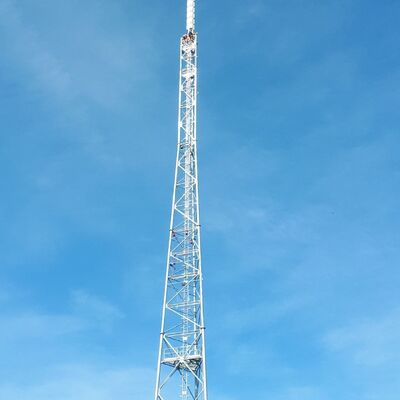

パイプ・ステール・タワー
管塔は,鉄管から成る塔柱と三角形の塔体部分を持つ自立の高層鋼鉄構造を指します.その主な特徴は,三管塔の柱は鋼管から作られ,塔のボディセクションは三角形です角鋼とは異なる高層鋼構造です

モノポールの塔 
単管塔は,一般的に使用されているタイプで,美しい外見で, 9から18平方メートルの小さな面積をカバーし,費用対効果があります.建設の多数決で採択されます. 塔体は,高強度ボルトによって接続されているより合理的なセクションを採用します. それは,簡単なインストールの特徴を持ち,複雑なフィールドサイトの種類に適応することができます.

ガイヤード・タワー 
ガイヤタワーは,新しい外観を持ち,その最大の特徴は,鉄ガイヤワイヤを使用することで強化されています. ガイヤタワーは,経済的で実用的な通信タワーの一般的なタイプです.軽く安く他のものより広大な地理的地域には非常に適しています

警備塔
監視塔は,主に周囲の環境を観察するために使用され,複数の分野で重要な役割を果たす多機能ビルです.その デザイン は 自然 の 環境 と の 調和 と 調和 を 強調 し て い ます観測塔は,通常,塔体,プラットフォーム,塔,梯子から構成される.コンパクトで耐久性のある構造.

隠蔽 さ れ た 木 の 塔
隠蔽木塔は,また,バイオニック木塔の人工樹木の一種です. 本物の木のようにベース,プラス細かいデザイン, 観光エリアの実際の木々の間で置かれたとき,公園と広場自然の一部になります
特徴:
1精巧な構造と華麗な外観
2強い構造安定性と長い使用寿命
3面積が小さく 経済的な効果が大きい

私たちのサービス

JIAYAO CO., LTD.は,専門的な通信タワーメーカーで,ISO9001で承認されています.私たちは,最も最適化されたソリューションと最高の通信タワーを顧客に提供することにコミットしています.多くの製品が米国に輸出されているヨーロッパの55カ国で
我々は,設計と製造に特化した 角鋼塔,チューブ鋼塔,独占塔,松の木塔,ガイテッド塔とガードタワー. 私たちの部門は,設計,R&D,検査,実験室QC,電圧加工,鉄鋼塔の部門です. 私たちの原材料は中国の有名な鉄鋼工場から来ている: HBISグループ,バオウ鋼グループ,ショウガングループ.
