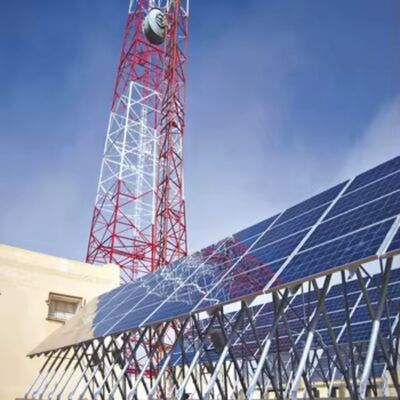

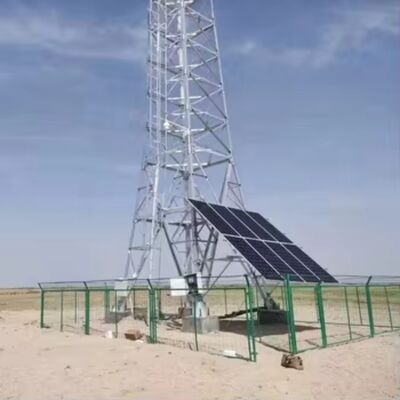

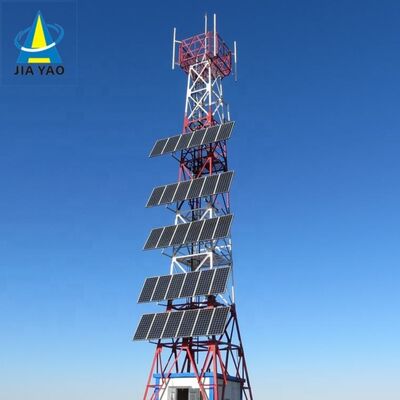

| 名前: | 太陽光発電のアンテナ タワー自立電流を通された 20 30 40M 4G 5G オフグリッド電気通信マスト | 設計基準: | ANSI/TIA-222-G/H/F、EN 1991-1-4 および EN 1993-3-1 |
|---|---|---|---|
| 風速の抵抗: | ≥60M/秒 | 材料: | アングル鋼 Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| 亜鉛めっき規格: | ASTM A123/ISO 1461 | 証明書: | ISO 9001:2008 COC |
| 一生: | 20年以上 | インストール: | ボルト接続 |
| 耐食性: | 亜鉛メッキまたは保護コーティングにより高い | 起源: | 中国 |
| SteelGrade: | Q235 または Q345 (一般的に使用される鋼種) | 基本タイプ: | コンクリート基礎 |
| 脚の数: | 4 | タワーのタイプ: | Self-supporting |
| 販売後サービス: | 伝統的な格子塔より短く | 設置方法: | ボルト付き組 |
| ガルバニゼーション: | 溶融亜鉛メッキ | 高さ範囲: | 10m～60m |
| 規格準拠: | 業界基準を満たす | カスタマイズ: | リクエストに応じて利用可能 |
| プラットホームの負荷: | カスタマイズ可能 | 設置方法: | 基礎型または基礎型 |
| 基礎タイプ: | コンクリートベースまたはアンカーボルト | ||
| ハイライト: | 太陽光発電のアンテナ塔,電気通信用の電圧マスト,4G 5G ネットワークオフタワー |
||
| 設計 | ||
| 1. 設計コード |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|
| 構造鋼 | ||
| 2. グレード | 軟鋼 | 高張力鋼 |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
|
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0,S235J2 | EN10025: S355JR, S355J0,S355J2 | |
| 3. 設計風速 | 最大250 km/h | |
| 4. 許容たわみ | 0.5 ~1.0 度 @ 運用速度 | |
| 5. 引張強度 (Mpa) | 360~510 | 470~630 |
| 6. 降伏強度 (t≤16mm) (Mpa) | 355 | 235 |
| 7. 伸び (%) | 20 | 24 |
| 8. 衝撃強度 KV (J) | 27(20°C)---Q235B(S235JR) | 27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) | 27(0°C)---Q345C(S355J0) | |
| 27(-20°C)---Q235D(S235J2) | 27(-20°C)---Q345D(S355J2) | |
| ボルトとナット | ||
| 9. グレード | グレード 4.8, 6.8, 8.8 | |
| 10. 機械的特性の規格 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナット | ISO 898-2 | |
| 10.3 ワッシャー | ISO 6507-1 | |
| 11. 寸法の規格 | ||
| 11.1 ボルト | DIN7990, DIN931, DIN933 | |
| 11.2 ナット | ISO4032, ISO4034 | |
| 11.3 ワッシャー | DIN7989, DIN127B, ISO7091 | |
| 溶接 | ||
| 12. 方法 | CO2シールドアーク溶接 & サブマージアーク溶接(SAW) | |
| 13. 標準 | AWS D1.1 | |
| マーキング | ||
| 14. 部材のマーキング方法 | 油圧プレススタンプ | |
| 亜鉛メッキ | ||
| 15. 鋼材の亜鉛メッキ規格 | ISO 1461 または ASTM A123 | |
| 16. ボルトとナットの亜鉛メッキ規格 | ISO 1461 または ASTM A153 | |
| テスト | ||
| 17. 工場テスト | 引張試験、元素分析、シャルピー試験（衝撃試験）、冷間曲げ、 プリース試験、ハンマー試験 |
|
| 容量 | ||
| 18. 最大生産能力 | 年間50,000トン | |
