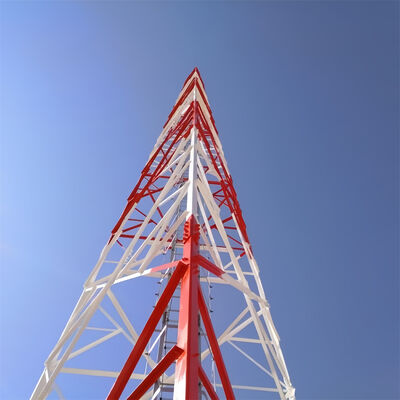

ワイヤレス亜鉛メッキ自立 3 脚角鋼 GSM 通信タワー サプライヤー

ワイヤレス亜鉛メッキ自立型3脚アングル鋼GSM通信タワーサプライヤー

3脚アングル鋼タワーは、通信機器製造の技術分野に属し、特に三角無線通信タワーに関するもので、タワー本体、避雷針、タワー本体は三角タワー本体の重ね合わせで形成され、タワー本体のタワーフットは地面に固定され、避雷針はタワー本体の上部から突き出ており、タワー本体は等勾配または一次可変勾配のタワー本体の重ね合わせであり、タワー本体の断面はアングル鋼であり、横材の囲い構造は正三角形であり、タワー本体には上から下へ順に複数の作業プラットフォームが設けられている。実用新案は、安全性と信頼性、およびシンプルな構造という利点を持つ三角無線通信タワーを開示する。
製品説明

3脚アングル鋼タワー本体とは何ですか？

3脚アングル鋼タワー本体は、タワーの主要な耐荷重構造であり、三角形（ピラミッド状）の構成を特徴としています。上部で接続された3本の垂直鋼製脚（または柱）と、高さ全体にわたって脚を連結する追加のアングル鋼製接続部材で構成されています。通常、亜鉛メッキ鋼材から製造される本体は、垂直荷重（アンテナ、機器、タワー自体の重量など）と水平荷重（風、雪、地震力など）の両方を効率的に支えるように設計されています。そのアングル形状と三角形のフレームワークは、過酷な環境条件下でも優れた安定性を提供し、亜鉛メッキ鋼は耐食性と長期耐久性を保証します。本体は、通信、電力伝送、または監視機器を取り付けるための主要な支持構造として機能します。

3脚アングル鋼タワーの足とは何ですか？

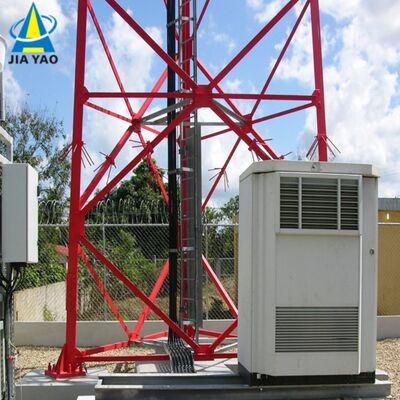

3脚アングル鋼タワーの「足」とは、タワーの基礎と接する各垂直脚の基部を指します。タワーとその荷重（機器、風など）の全重量を下の基礎に伝達し、構造物が地面にしっかりと固定されていることを保証する重要なコンポーネントです。足は通常、コンクリートまたは鉄筋コンクリート基礎にしっかりと取り付けられる接続プレート、ボルト、またはアンカーポイントで設計されています。タワー本体と同様の高強度亜鉛メッキ鋼から製造された足は、せん断力、引張力、圧縮力に抵抗するように設計されており、タワーの移動や転倒を防ぎます。その設計は、サイトの地質条件に合わせて調整されており、最大の安定性のために基礎との互換性を確保しています。

3脚アングル鋼タワーの梯子とケーブルトレイとは何ですか？

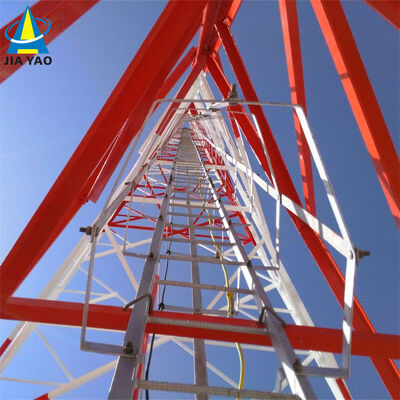

• 梯子：タワー本体に沿って設置される安全アクセスコンポーネントで、設置、保守、または点検のために作業員が頂上（または中間プラットフォーム）まで登るための安全な経路を提供します。梯子は通常、耐食性と強度を高めるために亜鉛メッキ鋼で作られており、快適な登攀のために標準間隔で段が付いています。作業員を落下から保護するために、手すり、落下防止システム、またはケージエンクロージャーなどの安全機能が含まれる場合があります。

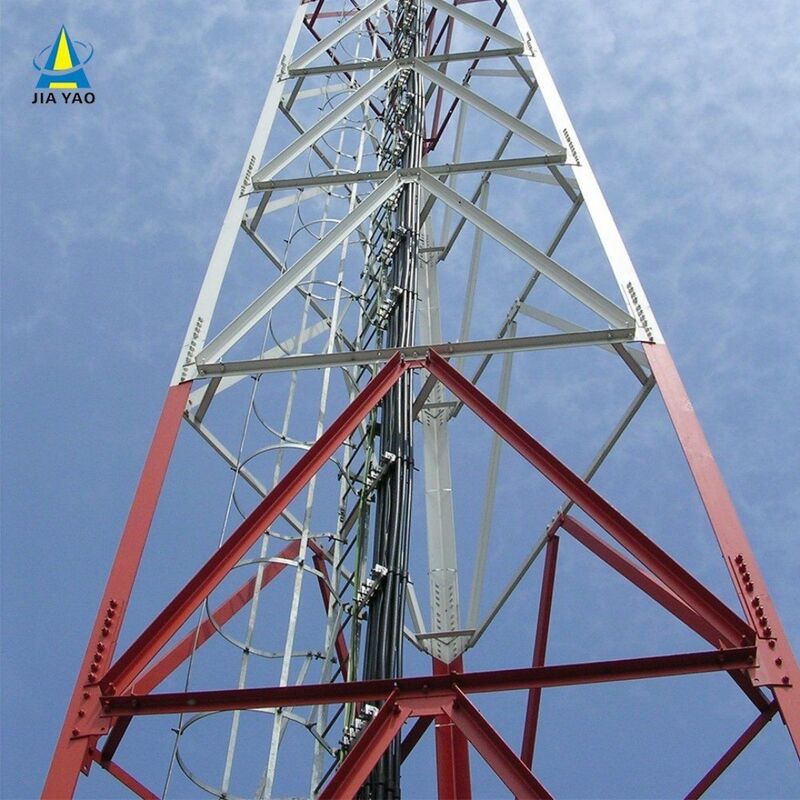

• ケーブルトレイ：タワー本体に取り付けられた構造チャンネルまたはトレイで、タワーの基部と頂上の機器の間を走るケーブル（通信ケーブル、電源ケーブル、信号線など）を整理、支持、および保護するように設計されています。ケーブルトレイはケーブルを整然と保ち、環境要因（風、雨、紫外線）による絡まりや損傷を防ぎ、保守のための簡単なアクセスを容易にします。他のタワーコンポーネントと同様に、耐久性とタワーの耐食性設計との互換性を確保するために、亜鉛メッキ鋼で作られていることがよくあります。梯子とケーブルトレイは一体となって、安全なアクセスと効率的なケーブル管理を可能にすることで、タワーの機能を向上させます。

3脚アングル鋼タワーの設置方法

3脚アングル鋼タワーの設置は、体系的で安全性を重視したプロセスに従います。

1. サイト調査と基礎準備：まず、詳細なサイト調査を実施して、最適な場所を特定し、地質条件を評価し、潜在的な環境的または構造的な制約（風速、地震活動など）を特定します。次に、タワーの重量と荷重要件に合わせて調整された堅牢な基礎（通常はコンクリートまたは鉄筋コンクリート）を構築します。基礎は水平で、タワーの足元を支えるために地面にしっかりと固定されている必要があります。
2. タワーコンポーネントの組み立て：プレハブコンポーネント（鋼製脚、接続部材、梯子、ケーブルトレイ）を現場に輸送します。現場で三角形のタワー本体を組み立てます。3本の脚を整列させ、アングル接続部材を取り付けてピラミッド構造を形成し、組み立て中に梯子やケーブルトレイなどの補助コンポーネントを設置します。
3. タワーの建方：クレーンまたは特殊なリフティング機器を使用して、組み立てられたタワー（または背の高いタワーの場合はその一部）を垂直位置に引き上げます。タワーの足元を基礎のアンカーポイントに慎重に合わせ、ボルトまたはアンカーを使用して固定し、タワーを所定の位置にロックします。

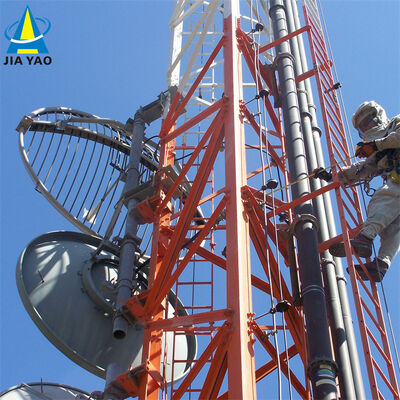

4. 機器の設置：目的の機器（アンテナ、マイクロ波皿、電力伝送線など）をタワーの最上部プラットフォームまたは指定された取り付けポイントに取り付けます。設置済みのケーブルトレイを通してケーブルを配線し、機器を基部に接続します。
5. 品質管理と安全チェック：タワーの構造的完全性（ボルトの締め付け、コンポーネントの整列、耐食性など）を確認するために厳格な品質検査を実施します。設置中は安全プロトコル（作業員の落下防止、機器の荷重試験など）を実施して、業界標準への準拠を保証します。最終チェックで、タワーが安定しており、機器が正しく設置されており、すべてのシステムが意図したとおりに機能していることを確認します。

アングル鋼タワーの亜鉛めっき試験。

亜鉛めっきは、アングル鋼タワー（3脚アングル鋼タワーなど）にとって重要なプロセスです。屋外の過酷な環境（風、雨、湿度、産業汚染物質への暴露など）での構造物の耐食性を提供し、耐用年数を延ばします。亜鉛めっき層が品質基準を満たし、意図したとおりに機能することを保証するために、一連の厳格な試験手順が実施されます。以下に、アングル鋼タワーの亜鉛めっき試験の詳細な概要を示します。

1. 亜鉛めっき試験の主な目的

試験の主な目的は、以下を確認することです。

適切なコーティング厚（長期的な耐食性を確保するため）。

亜鉛コーティングの均一性と密着性（剥がれや剥離を防ぐため）。

欠陥がないこと（ひび割れ、ピット、露出部、または過剰な亜鉛の堆積など）。

耐食性（コーティングが環境劣化に耐えられることを確認するため）。

2. 亜鉛メッキアングル鋼タワーの主要試験方法

試験は通常、2つの段階で実施されます。工場での亜鉛めっき後（脚、接続部材、梯子の段などの個々のコンポーネント）、および設置後（組み立てられたタワーのスポットチェック）。最も一般的な方法には以下が含まれます。

A. コーティング厚測定

亜鉛コーティングの厚さは耐食性に直接影響します。薄すぎると早期に劣化し、厚すぎると脆くなったり、コンポーネントの適合性が低下したりする可能性があります。

試験規格：ASTM A123（構造用鋼の溶融亜鉛めっき）またはISO 1461（鉄鋼製品の溶融亜鉛めっきコーティング）などの国際規格に準拠。

試験ツール：

磁気厚さ計：最も広く使用されている非破壊検査方法です。磁気プローブと鋼基材間の距離を測定し、コーティングの厚さを計算します。各コンポーネントの複数のポイント（例：1平方メートルあたり3〜5点）で測定が行われ、高応力領域（脚の接合部、ボルト穴など）とコーティングが難しい領域に焦点を当てます。

マイクロメータ（破壊検査）：検証のために、コンポーネントの小さなセクションを切断し、マイクロメータでコーティングの厚さを直接測定します（完成部品ではなく、サンプルテストにのみ使用）。

許容基準：構造用鋼コンポーネントの典型的な最小厚さは、鋼の厚さと用途に応じて85〜120μm（マイクロメートル）の範囲です（例：沿岸部または工業地帯のタワーは、より厚いコーティングが必要になる場合があります）。

B. 付着試験（接着強度）

亜鉛コーティングと鋼基材間の強力な接着により、輸送、設置、または機械的応力（風による振動など）への暴露中の剥がれを防ぎます。

曲げ試験：亜鉛メッキ鋼のサンプル（例：アングル鋼のセクション）をマンドレル（鋼の厚さに対応する直径）を中心に180°曲げます。曲げ後、コーティングにひび割れ、剥がれ、または鋼からの分離がないか検査します。目に見える剥離は許容されません。

ハンマー試験：重錘（通常0.5〜1 kg）をコーティングの複数のポイントにしっかりと打ち付けます。コーティングは欠けたり、剥がれたり、めくれたりしてはなりません。鋼基材を露出させない軽微なへこみのみが許可されます。

ナイフ試験：鋭利な非ギザギザのナイフを使用して、コーティングにクロスハッチカット（格子パターン）を入れます。カットの上に粘着テープを貼り付け、素早く剥がします。コーティングの最小限の除去（もしあれば）のみが許可されます。

C. 目視および表面欠陥検査

目視検査は、コーティングの完全性を損なう明らかな欠陥を特定します。

手順：各亜鉛メッキコンポーネント（および組み立てられたタワー）を目視または拡大鏡（10倍）で検査し、以下を確認します。

露出部（露出した鋼）、ピット、またはピンホール。

ひび割れ、ブリスター、または不均一な亜鉛の堆積（例：不適切な亜鉛めっきによる「流れ」または「垂れ」）。

汚染（例：コーティング下の油、汚れ、または酸化膜）。

許容基準：露出した鋼は目に見えてはなりません。コンポーネントの適合性または構造性能に影響を与えない限り、軽微な表面の不規則性（例：小さな亜鉛の結節）は許容されます。

D. 耐食性試験

これは、コーティングの経時的な錆びや劣化に対する耐性を検証します。

塩水噴霧（フォグ）試験：一般的な加速腐食試験（ASTM B117またはISO 9227準拠）。亜鉛メッキサンプルを、制御された温度（35°C）で5％塩化ナトリウム（塩水）の連続ミストが噴霧されるチャンバーに配置します。サンプルは定期的に（例：24、48、100、または500時間後）赤錆（鋼の腐食）または白錆（亜鉛の酸化）の兆候がないか検査されます。

許容：構造タワーの場合、コーティングは、用途環境に応じて、最低100〜500時間（用途環境による）赤錆に耐える必要があります。白錆（一時的な酸化亜鉛層）は正常であり、故障を示すものではありませんが、過度に広がるべきではありません。

フィールド暴露試験：長期試験には、タワーの意図された環境（沿岸部、砂漠、または工業地帯など）にサンプルコンポーネントを設置し、数ヶ月または数年にわたって腐食を監視することが含まれます。これは実際のパフォーマンスを検証します。

E. 化学組成分析（オプション）

亜鉛コーティングが純度基準を満たしていることを確認するために、亜鉛めっき浴またはコーティングサンプルの化学分析が実施される場合があります。

試験方法：原子吸光分光法（AAS）または蛍光X線分析（XRF）を使用して、亜鉛含有量（溶融亜鉛めっきの場合、通常≥98％の純亜鉛）を測定し、コーティング品質を低下させる可能性のある不純物（鉛、鉄など）を検出します。

3. 試験規格と準拠

アングル鋼タワーの亜鉛めっき試験は、一貫性と信頼性を確保するために、業界固有の規格に準拠する必要があります。

ASTM規格：ASTM A123（溶融亜鉛めっき）、ASTM B117（塩水噴霧試験）、ASTM A817（送電塔用亜鉛メッキ鋼）。

ISO規格：ISO 1461（亜鉛めっきコーティング）、ISO 9227（塩水噴霧試験）。

地域/業界固有の規格：通信または電力伝送タワーの場合、規制機関（例：電力インフラストラクチャの場合はIEEE、通信タワーの場合はITU）またはプロジェクト仕様によって追加の要件が設定される場合があります。

4. 設置後の試験

タワーが組み立てられ、設置された後、亜鉛めっきコーティングが輸送、吊り上げ、または組み立て中に損傷しなかったことを確認するためにスポットチェックが実施されます。

重要な接合部（例：脚と基礎の接続部、梯子の取り付け部）でコーティング厚を再測定します。

鋼基材を露出させた可能性のある引っかき傷、へこみ、または摩耗を検査します（損傷が軽微な場合は亜鉛リッチペイントでタッチアップします）。

ボルト穴と接続ポイント（摩耗の激しい部分）が適切なコーティング厚を維持していることを確認します。

概要

アングル鋼タワーの亜鉛めっき試験は、厚さ、密着性、表面品質、および耐食性に焦点を当てた包括的なプロセスです。厳格な規格を遵守し、工場および現場の両方で試験を実施することにより、亜鉛コーティングの完全性が確保され、タワーが過酷な環境条件に耐え、通信、電力伝送、およびその他のインフラストラクチャアプリケーションで長期的な信頼性を提供できるようになります。

詳細はこちらをクリックしてください!!!!!!

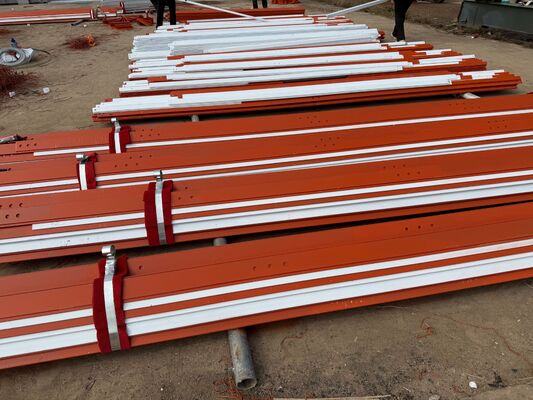

梱包＆配送

​

協力顧客

​​

認証

​

詳細はこちらをクリックしてください!!!!!!

カスタマイズされた製品タイプと利点

自立型タワー 
自立型タワーは通常3脚または4脚のタワーであり、その材料は鋼管またはアングル鋼です。接続に関しては、管状タワーはフランジで接続され、アングル鋼タワーはナットとボルトで接続されます。 
特徴： 
1. 風荷重係数が小さく、耐風性が強い。 
2. 土地資源を節約し、場所が便利。 
便利な輸送と設置。

鋼管タワー
管タワーとは、鋼管で作られたタワー柱と三角形のタワー本体セクションを持つ、自立型の高層鋼構造物を指します。その主な特徴は、3本の管状タワー柱が鋼管で作られており、タワー本体セクションが三角形であることで、アングル鋼とは異なる高層鋼構造物です。

モノポールタワー

モノポールタワーは、一般的なタイプであり、美しい外観、9〜18平方メートルの小さな面積をカバーし、費用対効果が高く、大多数の建設で採用されています。タワー本体はより合理的な断面を採用しており、高強度ボルトまたは重ね合わせ（スリップ接続）で接続されています。 設置が容易で、さまざまな複雑な現場に対応できるという特徴があります。

支線タワー 
支線タワーは斬新な外観を持ち、その最大の特性は鋼製支線を使用して強化されていることです。支線タワーは、経済的で実用的な一般的な通信タワータイプです。他のものよりも軽量で安価です。地理的に広い地域に非常に適しています。 

監視塔
監視塔は、周囲の環境を観察するために主に利用される多機能ビルであり、複数の分野で重要な役割を果たしています。その設計は自然環境との調和と統一を重視しており、建築様式は通常、周囲の環境と調和しています。展望台は通常、タワー本体、プラットフォーム、タワー、梯子で構成され、コンパクトで耐久性のある構造を持っています。

迷彩ツリータワー
迷彩ツリータワーは、バイオニックツリータワーの人工ツリーの一種でもあり、実際のツリーのようなベースに、細心の注意を払った設計が施されており、景勝地、公園、広場の実際のツリーの間に配置されると、自然の一部になります。 
特徴： 
1. 精巧な構造と華麗な外観。 
2. 強い構造的安定性と長い耐用年数。 
3. 小さな面積をカバーし、大きな経済効果。
