A36 ASTM 信頼性の高いインターネットソリューションの設計のための4脚の電圧電信鉄格子塔

JIAYAO CO.,LID

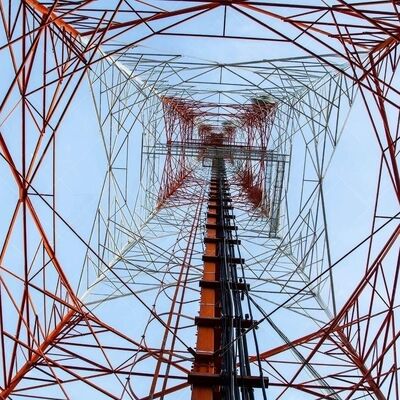

4本足角鋼格子塔は、重要なインフラストラクチャをサポートするために設計された自立型の高強度鋼構造です。正方形の底辺を持つ4本足のフレームと格子状の接続が特徴で、世界中の通信、電力送電、その他の産業用途の信頼できるバックボーンとして機能します。安定性のために外部ワイヤーに依存する支線塔とは異なり、この自立型設計は独立して立っており、都市部から遠隔地まで、さまざまな環境に適応できます。

現代のインフラストラクチャの礎石として、4本足の角鋼格子塔は、通信、エネルギー、監視分野の増大する需要を満たすために、耐久性、汎用性、実用性を兼ね備えています。成熟した設計と信頼性の高いパフォーマンスにより、世界中のプロジェクトで好まれています。

製品説明

梱包詳細:通信塔は、お客様の要件に応じて亜鉛メッキストラップで束ねられます。

配送:支払い後20日で天津港から出荷

タワー部材:1基のスチールタワーは複数のバンドに分割されます。

ボルト:パクラムバッグまたはスチール

通信、監視、観測、セキュリティ用途向けのカスタムスチールタワーの設計と製造を専門としています。以下に詳細な製品情報を示します:

4本足角鋼塔の格子構造は何ですか？

4本足角鋼塔の格子構造は、塔の4本の垂直な角鋼の脚を接続する、格子状のトラスのようなフレームワークです。相互に接続された鋼材（通常は角鋼または格子棒）で構成され、ウェブのようなパターンを形成し、塔自体の重量、機器の重量、風、地震力、氷荷重などの荷重を4本の脚すべてに均等に分散します。この構造は塔の高さ全体に統合されており、塔のテーパー設計（底面が広く、上部が狭い）を補完して、構造的完全性と安定性を向上させます。格子構成は、高い強度と軽量なパフォーマンスのバランスを取り、材料の使用量を最小限に抑えながら、耐荷重能力と極端な環境条件への耐性を最大化します。また、空気の流れを促進し、風の抵抗を減らし、塔全体の安定性をさらに向上させます。

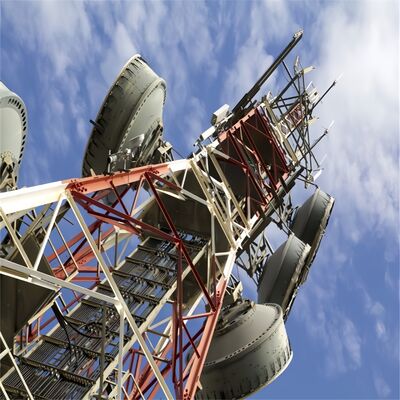

4本足角鋼塔にMWディッシュを取り付ける方法は？​

4本足角鋼塔へのマイクロ波（MW）ディッシュの取り付けは、体系的で安全規則に準拠したプロセスに従います:

1. 設置前の準備：MWディッシュの重量（ディッシュ、取り付けブラケット、関連ハードウェアを含む）をサポートできることを確認するために、塔の耐荷重能力を確認します。塔の設計が機器の取り付けに関する関連規格（例：TIA/EIA-222-G/F）に準拠していることを確認します。
2. ブラケットの取り付け：塔の本体または機器プラットフォームの所定の取り付けポイントに、専用のアンテナ/マイクロ波ブラケット（塔に付属またはカスタム製造）を取り付けます。これらのブラケットは、格子構造または塔の脚への確実な接続を確保するために、高強度ボルト（ISO 898グレード6.8/8.8に準拠）を使用して固定されます。
3. ディッシュの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、MWディッシュを目標の高さ（通常は塔の上部セクションまたは専用の機器プラットフォーム）に吊り上げます。ディッシュが意図したポイントツーポイント通信パスに整列していることを確認します（必要に応じて方位角と仰角を調整します）。
4. ディッシュの固定：互換性のあるハードウェアを使用して、MWディッシュを事前に取り付けられたブラケットに固定し、校正された工具で指定されたトルクにボルトを締め付けます。ディッシュが水平で安定しており、ぐらつきや動きがないことを確認します。
5. ケーブルの配線と統合：環境ダメージから保護するために、塔の統合ケーブルトレイを通してディッシュの信号ケーブルを配線します。適切な絶縁と防水を確保しながら、塔の基部または中間プラットフォームの適切な機器（例：送信機/受信機）にケーブルを接続します。
6. 最終検査：ディッシュがしっかりと取り付けられていること、ブラケットが損傷していないこと、ケーブルが適切に整理されていることを確認するために目視検査を行います。プロトコル全体で安全プロトコルを遵守しながら、ディッシュの信号送信をテストして、整列と機能を確認します。

4本足角鋼塔の主な構造は何ですか？

4本足角鋼塔の主な構造は、安定性と耐荷重のために設計された自立型のフレームワークであり、3つの主要なコンポーネントで構成されています:

• 4本の垂直角鋼脚：高品質の構造用鋼（例：Q235B、Q345B、Q420；ASTM A36/A572準拠）で作られ、正方形の底面構成で配置された主要な耐荷重要素です。これらの脚は、塔の総重量（機器および環境荷重を含む）を基礎に伝達します。
• 格子トラス接続：4本の脚を水平および対角線にリンクする、格子状の鋼材（角鋼または格子棒）です。このトラスシステムは、構造全体に荷重を均等に分散し、剛性を高め、横方向の力（風、地震活動）に抵抗し、塔の特徴的な格子パターンを形成します。
• テーパーフレーム設計：塔は基部から上部にかけて徐々に狭まります（下部が広く、上部が狭い）。これにより、荷重が最も重い基部に材料を集中させ、高高度での風の抵抗を減らすことで、構造的完全性が最適化されます。

補助的な構造要素（例：機器プラットフォーム、クライミングラダー、ケーブルトレイ）は、実用的な機能をサポートするために主要なフレームワークに統合されていますが、4本の垂直脚と格子トラス接続が塔の構造的バックボーンを形成します。

4本足角鋼塔のプラットフォーム、ラダー

A. プラットフォーム

• 目的：機器（例：MWディッシュ、5Gアンテナ、監視デバイス）や塔のコンポーネントの設置、保守、点検のための、高所にあり安定した作業スペースとして機能します。また、クライミング中の作業員の安全な休憩場所も提供します。
• 設計上の特徴：通常、亜鉛メッキ鋼（耐食性のためにASTM A123/ISO 1461に準拠）で作られ、指定された高さで塔の格子構造に統合されます。プラットフォームには、作業員の安全を確保するために、安全手すり、滑り止め表面、アクセスハッチが含まれる場合があります。塔全体の耐荷重能力に合わせて、作業員、工具、機器の重量をサポートするように設計されています。
• カスタマイズ：プロジェクトのニーズに応じて、複数の高さに追加できます（例：アンテナ取り付けポイントの近く、または保守のための中間タワー）。

B. ラダー

• 目的：プラットフォーム、機器、または上部セクションに到達して設置、点検、修理を行うために、作業員が塔を登ることができる専用の安全アクセスシステムです。
• 設計上の特徴：耐久性と耐食性のために亜鉛メッキ鋼で作られ、快適なクライミングのために均等に間隔を空けた段（業界安全基準に準拠）を備えています。主な安全機能には、手すり、落下防止システム（例：ハーネス用のケーブルガイド）、および落下を防ぐためのケージエンクロージャーが含まれる場合があります。ラダーは、塔の脚または格子トラスに垂直に取り付けられ、安全で安定した経路を確保します。
• コンプライアンス：安全規制および業界標準（例：TIA/EIA-222-G/F）に沿って設計されており、垂直アクセス中の作業員の保護を優先します。

プラットフォームとラダーは together、高高度の機器やコンポーネントへの安全で効率的なアクセスを可能にし、継続的な運用と保守をサポートすることで、塔の使いやすさを向上させます。

​

角鋼塔の亜鉛めっき試験

亜鉛めっきは、4本足の角鋼格子塔にとって不可欠な表面処理であり、過酷な屋外条件に耐えるための長期的な耐食性を提供し、塔の耐用年数を20年以上延長します。以下に、その亜鉛めっき試験の簡単な概要を示します:

1. コア試験の目的

• 耐久性のある耐食性を提供するために、十分なコーティング厚さを確保します。
• 亜鉛コーティングの均一性と強力な接着性を検証します（剥がれ/フレークを防ぎます）。
• 重要な欠陥（例：裸鋼、亀裂、ピット）がないことを確認します。
• 国際規格（ASTM A123、ISO 1461）に準拠します。

2. 主要な試験方法（工場後および設置後の実施）

• コーティング厚さ：磁気厚さ計（非破壊）またはマイクロメーター（サンプルのみ破壊）を使用します。最小85～120μm（過酷な環境ではより厚く）。
• 接着性：曲げ試験（180°）、ハンマー試験、またはナイフクロスハッチ試験。コーティングの剥離は許可されません。
• 目視検査：裸鋼、亀裂、不均一な亜鉛の堆積、または汚染を確認します。影響を与えない場合は、軽微な不規則性は許容されます。
• 耐食性：塩水噴霧試験（ASTM B117/ISO 9227）を100～500時間実施します（赤錆に耐性）。長期的な現場暴露はオプションです。
• オプションの化学分析：AAS/XRFを使用して、亜鉛純度≥98%を確認し、不純物を検出します。

3. 準拠規格

ASTM（A123、B117、A572）、ISO（1461、9227、898）、塔設計基準（TIA/EIA-222-G/F）、および地域の規制に準拠します。

4. 設置後のスポットチェック

• 重要な接合部の厚さを再測定します。
• 損傷（傷、へこみ）を検査し、必要に応じて亜鉛リッチペイントでタッチアップします。
• ボルト穴や摩耗の激しい部分でのコーティングの完全性を検証します。

この試験により、亜鉛めっきコーティングの信頼性が確保され、インフラストラクチャアプリケーションでの塔のパフォーマンスがサポートされます。

詳細についてはこちらをクリックしてください!!!!!!

梱包と配送

証明書

​詳細についてはこちらをクリックしてください!!!!!!

カスタマイズされた製品タイプと利点

自立型タワー 
自立型タワーは通常3本足または4本足のタワーであり、その材料は鋼管または角鋼です。接続に関しては、管状タワーはフランジで接続され、角鋼タワーはナットとボルトで接続されます。 
特徴: 
1. 風荷重係数が小さく、耐風性が強い。 
2. 土地資源を節約し、便利な場所。 
便利な輸送と設置。 

パイプ鋼塔
パイプタワーとは、鋼管で作られたタワーコラムと三角形のタワー本体セクションを持つ、自立型の高層鋼構造を指します。その主な特徴は、3本のパイプタワーコラムが鋼管で作られ、タワー本体セクションが三角形であることであり、角鋼とは異なる高層鋼構造です。

モノポールタワー

モノポールタワーは、一般的に使用されるタイプで、美しい外観、9～18平方メートルの小さな面積をカバーし、費用対効果が高く、大多数の建設で採用されています。タワー本体はより合理的なセクションを採用しており、高強度ボルトまたはオーバーラップ（スリップ接続）で接続されます。 設置が容易で、さまざまな複雑な現場に適応できるという特徴があります。

支線塔 
支線塔は斬新な外観を持ち、その最大の Сharacteristic は鋼線を使用して強化されていることです。支線塔は、経済的で実用的な一般的な通信塔です。他のものよりも軽量で安価です。地理的に広い地域に適しています。 

監視塔
監視塔は多機能ビルであり、主に周囲の環境を観察するために使用され、複数の分野で重要な役割を果たします。その設計は自然環境との調和と統一を強調しており、建築様式は通常、周囲の環境と調和しています。監視塔は通常、塔本体、プラットフォーム、タワー、ラダーで構成され、コンパクトで耐久性のある構造を持っています。

迷彩ツリータワー
迷彩ツリータワーは、バイオニックツリータワーの人工ツリーの一種でもあり、実際のツリーのようなベースと細心の注意を払った設計により、観光エリア、公園、広場の実際のツリーの間に配置されると、自然の一部になります。 
特徴: 
1. 精巧な構造と豪華な外観。 
2. 強い構造的安定性と長い作業寿命。 
3. 小さな面積をカバーし、大きな経済効果。 

当社のサービス

JIAYAO CO., LTD. は、ISO9001によって承認されたプロの通信塔メーカーです。お客様に最適なソリューションと最高の通信塔を提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。
角鋼塔、管鋼塔、モノポールタワー、パインツリータワー、支線塔、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼塔部門が含まれます。当社の原材料は、HBISグループ、宝武鋼グループ、首鋼グループなどの中国の有名な製鋼所から供給されています。
​

必要な場合は、24時間対応いたします！
