| 名前: | 四本脚格子鋼製アンテナ塔 | 設計基準: | ANSI/TIA-222-G/H/F、EN 1991-1-4 および EN 1993-3-1 |
|---|---|---|---|
| 材料: | アングル鋼 Q235 Q355 Q420 ASTM A36 A572 Gr50 | 亜鉛めっき規格: | ASTM A123/ISO 1461 |
| 証明書: | ISO 9001:2008 | 身長: | 20-110M |
| ナットとボルト: | グレード 8.8/6.8 | 風速: | ≥60M/秒 |
| 耐荷重: | カスタマイズされた | 一生: | 20年以上 |
| 耐風性: | 高い | 設置タイプ: | ボルトでボルトで溶接 |
| 重さ: | 高さやデザインにより異なります | 構造: | 角型 |
| 構造タイプ: | 格子タワー | マイクロ波皿の負荷: | 6皿まで |
| タワーのタイプ: | Self-supporting | カスタマイズ: | クライアントの仕様に応じて利用可能 |
| 起源: | 中国 | 登り台: | 外的か内部 |
| 表面処理: | 亜鉛メッキまたは塗装 | インストール: | ボルト締め |
| ガルバニゼーション: | 溶融亜鉛メッキ | 規格準拠: | 国際構造基準に適合 |
| 基礎タイプ: | コンクリートや鋼筋の基礎 | 色: | 通常シルバー、グレー（亜鉛メッキ仕上げ）、またはカスタマイズ可能 |
| 風圧: | 5~300 km/h | 設計荷重: | カスタマイズ可能 |
| 付属品: | 階段,プラットフォーム,アンテナマウント | 脚の数: | 4 |
| 応用: | 電気通信,電力の伝送,放送 | メンテナンス: | メンテナンスの手間がかからない |
| マイクロ波皿の装填: | カスタマイズ可能 | 販売後サービス: | 伝統的な格子塔より短く |
| 接続タイプ: | ボルト締め | 設計コード: | GB,ASTM,EN,ISO |
| ハイライト: | 5G無線アンテナタワー,4脚鋼鉄製アンテナタワー,ワイヤレス通信用角型タワー |
||
JIAYAO CO.,LID

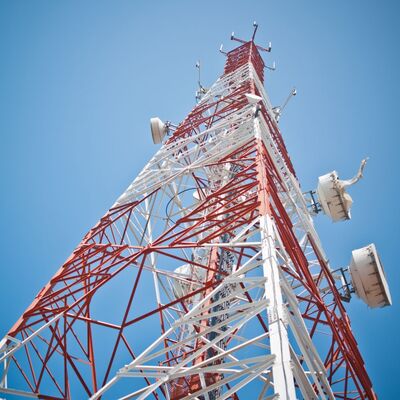

4脚の角型鉄格子塔重要なインフラストラクチャのサポートのために設計された自由立体で高強度な鋼筋構造物です.四脚の枠と交差した格子接続によって特徴付けられています.信頼性の高いコミュニケーションの支柱として機能します安定性のために外部のワイヤに依存するガイアタワーとは異なり この自立型設計は独立して立っています都市部から遠隔地域まで 様々な環境に適応できるようにする.
現代のインフラストラクチャの礎として 4脚の角型鉄格子塔は 耐久性,汎用性,実用性を組み合わせ 通信,エネルギー,監視部門成熟したデザインと信頼性の高い性能により,世界中のプロジェクトで好ましい選択となっています.
製品説明
パッケージの詳細:通信タワーは 顧客の要求に応じて ガルヴァナイズされたストラップで組み立てられます
配達:天津港から支払後20日以内に出荷しました

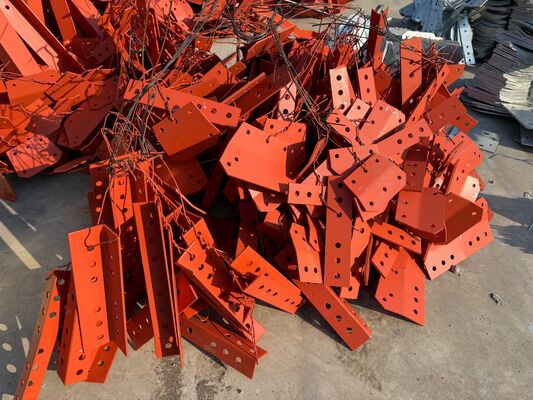

タワーメンバー:鋼鉄の塔は複数のバンドルに分かれています
ボルト:パクラム・ローン・バッグまたは鋼
通信,監視,監視,セキュリティアプリケーションのための スタイリングされた鉄塔の設計と製造を専門としています下記は詳細な製品情報です.
| デザイン | ||
| 1設計コード | ANSI/TIA-222-G/H/F,EN 1991-1-4 & EN 1993-3-1 | |
| 構造鋼 | ||
| 2. グレード | 軽鋼 | 高張力鋼 |
| GB/T 700:Q235B,Q235C,Q235D | GB/T1591:Q345B,Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025:S235JR,S235J0,S235J2 | EN10025:S355JR,S355J0,S355J2 | |
| 3設計風速 | 250 km/hまで | |
| 4. 許容される傾き | 0.5~1.0度 @ 動作速度 | |
| 5張力強度 (Mpa) | 360~510 | 470~630 |
| 6性能強度 (t≤16mm) (Mpa) | 235 | 355 |
| 7伸縮 (%) | 20 | 24 |
| 8衝撃強度KV (J) | 27 ((20°C) ---Q235B ((S235JR) | 27 ((20°C) ---Q345B ((S355JR) |
| 27 (°C) ---Q235C (°S235J0) | 27 (°C) ---Q345C (°S355J0) | |
| 27 (−20°C) ---Q235D (−S235J2) | 27 (−20°C) ---Q345D (−S355J2) | |
| ボルトとナッツ | ||
| 9. グレード | クラス486 について88 について8 | |
| 10メカニカルプロパティに関する基準 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナッツ | ISO 898-2 | |
| 10.3 洗濯機 | ISO 6507-1 | |
| 11尺寸に関する基準 | ||
| 11.1 ボルト | DIN7990,DIN931,DIN933 | |
| 11.2 ナッツ | ISO4032,ISO4034 | |
| 11.3 洗濯機 | DIN7989,DIN127B,ISO7091 | |
| 溶接 | ||
| 12方法 | CO2シールドアーチ・ウェルディング&潜水アーチ・ウェルディング (SAW) | |

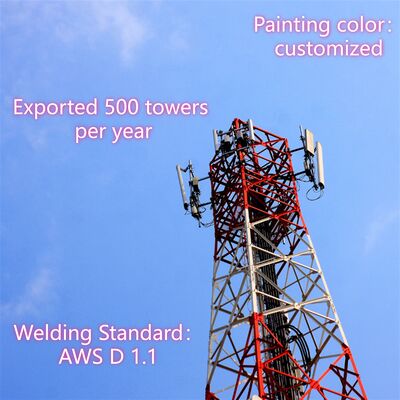

| 13スタンダード | AWS D1 について1 | |
| 標識 | ||
| 14. 部品のマークの方法 | 液圧プレス スタンプ | |
| ガルバン化 | ||
| 15鋼材プロフィールのガルバニゼーション規格 | ISO 1461またはASTM A123 | |
| 16螺栓とナッツのガルバニゼーション規格 | ISO 1461またはASTM A153 | |
| テスト | ||
| 17工場試験 |
ストレンジルテスト,エレメント分析,シャーピーテスト (衝撃テスト),コールドブーイング, 試行錯誤 試行錯誤 |
|

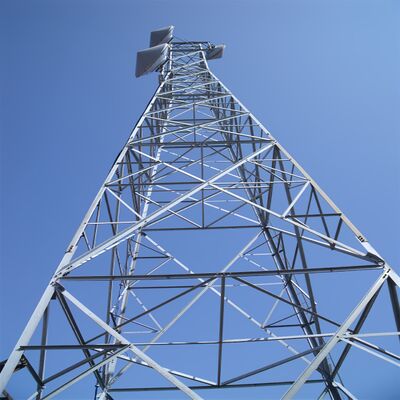

4足の角型鉄塔の格子構造は,塔の4つの垂直角型鉄脚を繋ぐ横断型,トラス型フレームワークである.相互接続された鋼材から成る (通常は角型鋼材または格子棒)塔の重量,設備の重量,風,地震力,氷の重量を含む荷重を4つの足に均等に分配する網状のパターンを形成しますこの構造は塔の高さ全体に統合されています構造の整合性と安定性を高めるため,塔の角型設計 (底部がより広い,上部は狭い) を補完する.格子構成は,軽量性能と高強度をバランス材料の使用を最小限に抑えながら 負荷容量と極端な環境条件に対する耐性を最大化します.また,空気流を容易にします.風の抵抗を軽減し,塔の全体的な安定性をさらに向上させる.

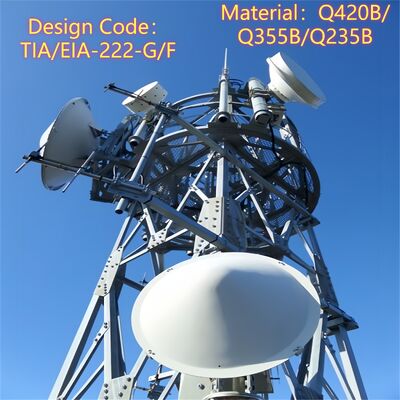

4本足の角型鉄塔にマイクロ波皿 (MW) を設置するには,安全性を確保する体系的な手順が適用されます.
4本足の角型鉄塔の主な構造は安定性と負荷耐性のために設計された自立したフレームワークで,3つのコアコンポーネントで構成されています.

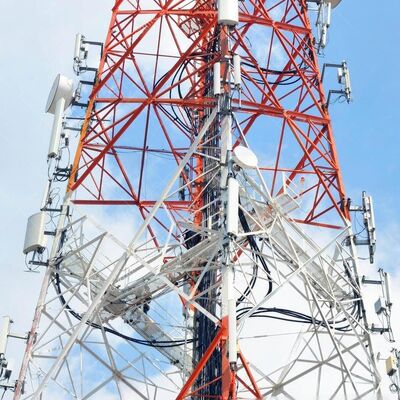

補足的な構造要素 (例えば,設備のプラットフォーム,登り台,ケーブルトレイ) が,実用的な機能をサポートするために,メインフレームワークに統合されています.しかし4つの垂直の脚と格子回線接続は塔の構造の骨組みを形成します.

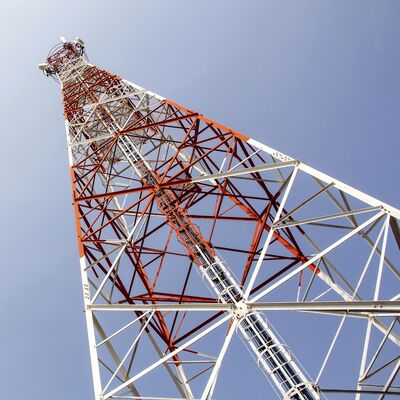

プラットフォームと梯子は,高空の設備や部品への安全で効率的なアクセスを可能にし,継続的な運用と保守をサポートすることで,塔の使いやすさを向上させます.
鋼鉄の格子塔の表面処理は 重要だ耐腐蝕性も長持ちし 厳しい屋外環境に耐えるため 塔の使用寿命が20年以上延長されます下記は,その電圧試験の簡略化された概要です.
ASTM (A123,B117,A572) ISO (1461,9227,898) 塔設計コード (TIA/EIA-222-G/F) と地方規制を遵守する.
この試験は,電熱塗装の信頼性を保証し,インフラアプリケーションにおける塔の性能をサポートします.
わかった詳しくは こちら をクリックしてください!!!!!!
モノポールの塔は,一般的に使用されているタイプで,美しい外観があり, 9~18平方メートルの小さな面積をカバーし,コスト効率が高く,ほとんどの建設で採用されています.塔体より合理的なセクションを採用高強度ボルトまたは重複 (滑り接続) により接続される. 容易な設置の特徴があり,様々な複雑なフィールドサイトに適応することができます.
