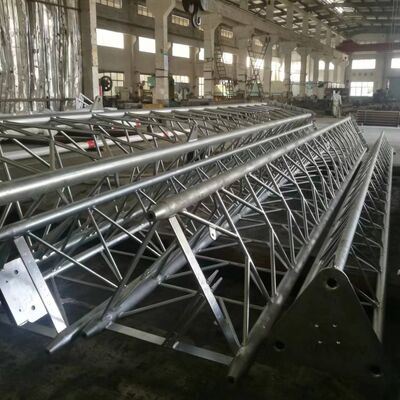

災害救助予備緊急通信用の10m-30mクイックアセンブリ折りたたみ式ガイドワイヤータワー

細長いタワー本体

• ：円筒形または格子状の鋼構造（自立型タワーよりも細い）として構築され、荷重分散を最適化するためにテーパー形状になっています。ガイワイヤシステム

• ：複数の鋼ケーブルセットが20〜30m間隔でマストに取り付けられ、風/地震力に抵抗するために地面に45〜60°の角度で固定されています。高さ範囲

• ：30mから200m超まで（ほとんどの自立型タワーよりも高い）、特定のニーズに合わせてカスタマイズ可能です。付属品

• ：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（60m超の高さの場合）が含まれます。主要な材料と基準

タワー本体

• ：耐食性と強度を高めるために亜鉛メッキ構造用鋼（ASTM A36/S235JR）ガイワイヤ

• ：耐久性のために亜鉛/ポリマーコーティングを施した高張力鋼ケーブル（ASTM A475）アンカー

• ：ワイヤを固定するための頑丈なコンクリート/鋼アンカー、引張荷重用に設計されています。準拠

• ：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。主な適用シナリオ

放送/通信

• ：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。気象観測

• ：正確な大気データを得るために、高高度に気象センサー/レーダーを設置します。航空ナビゲーション

• ：遠隔地（山、海岸）に航空ビーコンを設置します。科学研究

• ：地上干渉の上空に大気観測装置（オゾンモニター）を設置します。1.仕様

設計

ガイワイヤタワー（ガイワイヤマストタワー）のタワー本体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立型の剛性ではなく、外部のガイワイヤに横方向の安定性を依存しています。通常、円筒形または格子状の鋼構造として構築され、自立型タワーよりも細く、荷重分散と耐風性を最適化するためにテーパー形状（底部が広く、上部が狭い）になっています。タワー本体は、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、モジュラー設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さのカスタマイズが可能です。

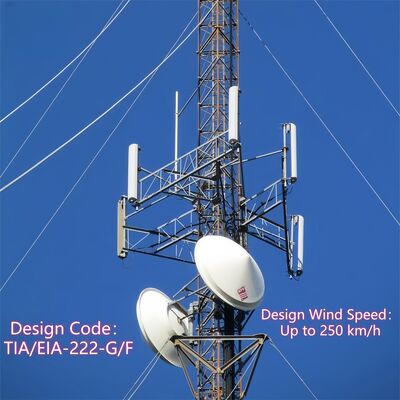

ガイワイヤタワーにアンテナを取り付ける方法は？ガイワイヤタワーへのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造的で安全に準拠したプロセスに従います。設置前の準備

：アンテナの重量（ハードウェアと関連ケーブルを含む）を支持できることを確認するために、タワーの耐荷重能力を確認します。タワー本体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。

アンテナマウントの設置

1. ：タワー本体の事前に指定されたポイントに、専用のアンテナマウント（タワーの統合された付属品）を取り付けます。これらのマウントは通常、タワーの亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。アンテナの吊り上げと位置決め
2. ：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせて位置合わせします。アンテナの固定
3. ：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて、動きを防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。ケーブルの配線と統合
4. ：環境ダメージから保護するために、タワーの統合されたケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。アンテナにケーブルを接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。最終検査
5. ：アンテナ、マウント、ケーブルを目視で確認し、しっかりと取り付けられていることを確認します。アンテナの送受信信号をテストして機能を検証し、プロセス全体で安全プロトコル（例：作業員の落下防止）がすべて遵守されていることを確認します。ガイワイヤタワーのアンチクライミングデバイスとは何ですか？
6. ガイワイヤタワーのアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを低減するためにタワー本体に設置される特殊な安全コンポーネントです。一般的な設計には以下が含まれます。アンチクライムカラー/スカート

：タワーの根元近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。

スパイク付きまたはギザギザの抑止装置

• ：下部のタワーセクションまたはラダーに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。ロックされたアクセス
• ：タワーに地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、ロックされたゲートは認定担当者のみにアクセスを制限します。これらのデバイスは、耐食性材料（例：タワー本体と一致する亜鉛メッキ鋼）で製造されており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全基準およびタワーオペレーターの責任軽減に準拠しています。
• ガイワイヤとガイワイヤタワーを接続する方法ガイワイヤをガイワイヤタワーに接続するには、ワイヤが風や地震力に対してタワーを効果的に安定させることができるように、安全で荷重支持プロセスが含まれます。

準備

：耐久性のために亜鉛またはポリマーコーティングを施した高張力鋼ケーブル（ASTM A475に準拠）で作られたガイワイヤを選択します。タワー本体に、タワーの設計で指定されているように、20〜30m間隔で事前に製造された取り付けポイント（ラグ、ブラケット、またはクロスアームなど）があることを確認します。

取り付けハードウェアの設置

1. ：高強度ボルト（タワーの亜鉛メッキ鋼構造と互換性のある）を使用して、タワーの事前に指定された取り付けポイントに頑丈なガイワイヤブラケットまたはシャックルを取り付けます。これらのブラケットは、タワー本体全体に張力を均等に分散するように設計されています。ワイヤの終端処理
2. ：各ガイワイヤの端を固定するために、専門の終端継手（スウェージスリーブ、ケーブルクランプ、またはシンブルなど）を使用します。スウェージスリーブはワイヤに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。接続と張力調整
3. ：ターンバックル（張力調整用）とシャックルを終端処理されたガイワイヤに取り付けます。ターンバックルは、ナットまたはワッシャーを介してガイワイヤアンカーボルトに接続され、ワイヤの張力の微調整を可能にします。検証
4. ：接続がタワーのテーパー構造に沿って整列しており、ワイヤが均一に張力調整されていること（タワー本体にストレスをかける可能性のある過度の締め付けを避ける）を確認します。ハードウェアと終端継手が耐食性であり、タワーの安全基準に準拠していることを確認します。ガイワイヤとガイワイヤアンカーボルトを接続する方法
5. ガイワイヤをガイワイヤアンカーボルト（グラウンドアンカー）に接続することは、ワイヤの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです。アンカーの準備

：グラウンドアンカー（引張荷重用に設計された頑丈なコンクリートまたは鋼アンカー）が、ガイワイヤに対して45〜60°の角度で地面に正しく設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。

アンカーボルトの露出

1. ：アンカーの上部ボルト（ガイワイヤアンカーボルト）が地面から突き出ており、接続ハードウェアに対応するようにねじ山が切られていることを確認します。ボルトは、ガイワイヤの張力に耐えるために高強度鋼で作られている必要があります。ワイヤの終端処理
2. ：タワー接続で使用されたものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、ガイワイヤの自由端を終端処理し、安全で荷重支持の端を確保します。接続ハードウェアの組み立て
3. ：ターンバックル（張力調整用）とシャックルを終端処理されたガイワイヤに取り付けます。ターンバックルは、ナットまたはワッシャーを介してガイワイヤアンカーボルトに接続され、ワイヤの張力の微調整を可能にします。張力調整と固定
4. ：ターンバックルを使用してガイワイヤを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。最終チェック
5. ：接続がしっかりしており、アンカーに動きの兆候がなく、ガイワイヤが正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤ終端の腐食を検査し、IEC 62305および地域の安全基準への準拠を確認します。詳細についてはこちらをクリックしてください!!!!!!
6. 2.梱包と出荷

3.協力顧客

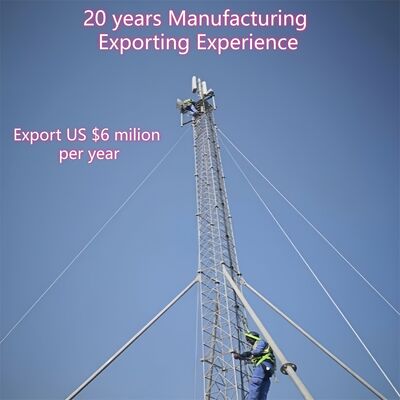

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

アングル鋼タワー、チューブ鋼タワー、モノポールタワー、パインツリータワー、ガイワイヤタワー、ガードタワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼タワー部門が含まれます。当社の原材料は、HBISグループ、宝武鋼グループ、首鋼グループなどの中国の有名な製鋼所から調達しています。

6.FAO

1.タワーの構造は一体型ですか？
いいえ、お客様の要望に応じて設計・製造できます。
