農村部4G 5G広域カバレッジ向け 30m-60m コスト効率の高い溶融亜鉛めっき自立型ワイヤー塔

主要な構造および設計機能

• スレンダータワーボディ: 管状または格子状の鋼構造 (自立型タワーよりも狭い) として構築され、荷重分散を最適化するためのテーパー形状を備えています。

• ガイワイヤーシステム: 複数セットのスチール ケーブルが 20 ～ 30 メートルの間隔でマストに取り付けられ、風力や地震力に抵抗するために 45 ～ 60° の角度で地面に固定されています。

• 高さの範囲: 30 メートルから 200 メートル以上 (ほとんどの自立式タワーよりも高い) まで拡張でき、特定のニーズに合わせてカスタマイズ可能です。

• 付属品: 昇降はしご、アンテナ マウント、ケーブル トレイ、航空警告灯 (高さ > 60 m 用) が含まれます。

主な材料と規格

• タワー本体: 耐食性と強度を高める亜鉛メッキ構造用鋼 (ASTM A36/S235JR)。

• ガイ・ワイヤーズ: 耐久性を高める亜鉛/ポリマーコーティングを施した高張力鋼ケーブル (ASTM A475)。

• アンカー: 引張荷重用に設計された、ワイヤーを固定するための頑丈なコンクリート/スチールアンカー。

• コンプライアンス: IEC 62305 (雷保護) および地域の建築安全規定に準拠しています。

主なアプリケーション シナリオ

• 放送・通信: TV/ラジオ アンテナと長距離マイクロ波送信機をサポート (高さによる信号カバレッジを最大化)。

• 気象監視: 正確な大気データを得るために高地に気象センサー/レーダーをホストします。

• 航空ナビゲーション: 遠隔地 (山、海岸) に航空ビーコンを取り付けます。

• 科学研究: 地上干渉を防ぐために大気計器 (オゾンモニター) を配備します。

1.仕様

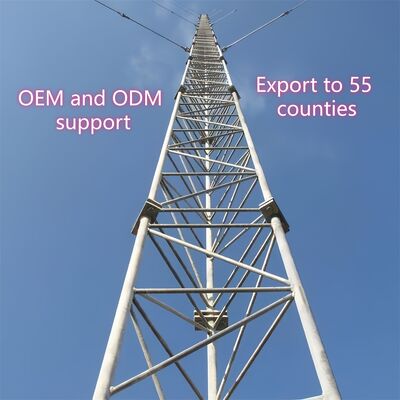

支線塔の塔本体とは何ですか?

支線付きタワー (支線付きマスト タワー) の塔本体は、アンテナ、センサー、またはその他の機器を支持する中央の細長い耐荷重構造であり、横方向の安定性 (自立剛性ではなく) を外部の支線に依存しています。通常、次のように構築されます。管状または格子状の鋼製骨組み、自立型タワーよりも幅が狭く、荷重分散と耐風性を最適化するためにテーパー設計 (基部が広く、上部が狭い) が特徴です。タワー本体は亜鉛メッキ構造用鋼 (ASTM A36/S235JR 規格に準拠) で製造されており、屋外環境での耐食性と長期耐久性を確保しています。これは、はしご、アンテナ マウント、ケーブル トレイなどの主要なアクセサリの取り付けベースとして機能し、モジュラー設計により、放送、通信、気象監視などの用途に合わせて、30 メートルから 200 メートルを超える範囲の高さのカスタマイズが可能です。

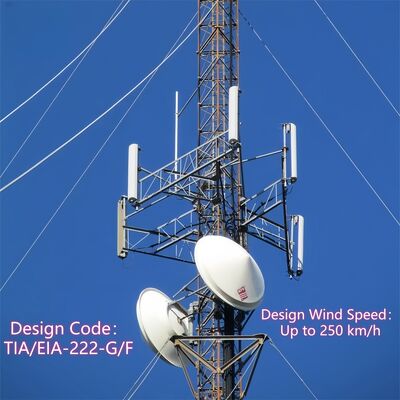

アンテナを支線付きワイヤータワーに取り付けるにはどうすればよいですか?

支線付きワイヤータワーへのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

1. インストール前の準備: タワーの耐荷重能力を検証して、アンテナの重量 (ハードウェアおよび関連ケーブルを含む) をサポートできることを確認します。タワー本体の腐食、構造的損傷、または接続の緩みを検査し、現地の安全規定 (例: 避雷に関する IEC 62305) に準拠していることを確認します。
2. アンテナマウントの設置: 専用のアンテナ マウント (タワーの統合アクセサリ) をタワー本体の事前に指定されたポイントに取り付けます。これらのマウントは通常、タワーの亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力や振動に耐えるしっかりとした接続が保証されます。
3. アンテナの持ち上げと位置決め: クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ (最適な信号カバレッジのために戦略的に選択) まで吊り上げます。レーザーツールまたはアライメントメーターを使用して、アンテナを目的の送信/受信方向に正確に調整します。
4. アンテナの固定: 互換性のあるハードウェアを使用してアンテナをあらかじめ取り付けられたマウントに固定し、動かないように指定されたトルクでボルトを締めます。アンテナが水平で安定しており、性能や構造の完全性に影響を与える可能性のあるぐらつきがないことを確認してください。
5. ケーブルルーティングと統合: 信号ケーブルまたはフィーダをタワーの統合ケーブル トレイを通して配線し、環境による損傷から保護します。ケーブルをアンテナに接続し、地上の機器まで引き回し、接続点での適切な絶縁と防水を確保します。
6. 最終検査: アンテナ、マウント、ケーブルを目視検査して、しっかりと設置されていることを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体を通じてすべての安全プロトコル (作業者の落下防止など) が遵守されていることを確認します。

支線付きワイヤータワーのアンチクライミング装置とは何ですか?

支線付きワイヤータワーの上昇防止装置は、不正なアクセスを防止し、落下の危険を軽減するためにタワー本体に取り付けられる特殊な安全コンポーネントです。一般的な設計には次のようなものがあります。

• アンチクライミングカラー/スカート: 塔の基部近く (通常は地上 2 ～ 3 m) に取り付けられた円形または円錐形の鋼製の障壁で、手掛かりや足場を拒否して登る試みを阻止します。
• スパイクまたはギザギザの抑止剤: 許可されていない登攀を阻止するために、塔の下部セクションまたははしごに非致死性の尖った鋼製アタッチメントを取り付けます。
• ロックされたアクセス: タワーに地上レベルのアクセス パネルまたははしごの進入ポイントが装備されている場合、ロックされたゲートにより、資格のある担当者のみがアクセスを制限されます。

これらの装置は、屋外条件に耐えられるよう耐食性材料 (例: タワー本体に適合する亜鉛メッキ鋼板) で作られています。その主な目的は、地域の建物安全規定とタワー運営者の責任軽減に合わせて、訓練を受けていない個人による偶発的または意図的な登攀を防止することで安全性を高めることです。

支線と支線タワーを接続するにはどうすればよいですか?

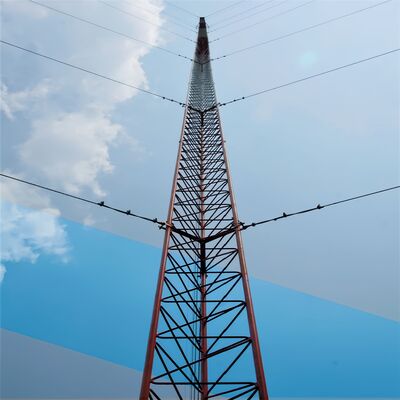

支線を支線付きワイヤータワーに接続するには、ワイヤーが風や地震の力に対してタワーを効果的に安定させるための安全な耐荷重プロセスが必要です。

1. 準備: 耐久性を高めるために、亜鉛またはポリマーコーティングが施された高張力鋼ケーブル (ASTM A475 準拠) で作られた支線を選択してください。タワーの設計で指定されているように、タワー本体に 20 ～ 30 m 間隔で事前に製造された取り付けポイント (ラグ、ブラケット、クロスアームなど) があることを確認します。
2. アタッチメントハードウェアの取り付け: 高強度ボルトを使用して、頑丈な支線ブラケットまたはクレビスをタワーの事前に指定された取り付けポイントに取り付けます (タワーの亜鉛メッキ鋼構造と互換性があります)。これらのブラケットは、タワー本体全体に張力を均等に分散するように設計されています。

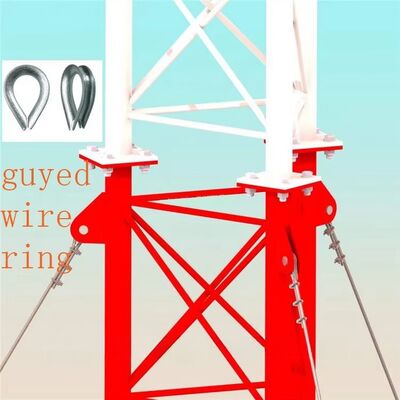

3. ワイヤ終端処理: 各支線の端を固定するには、専門の終端金具 (スエージ スリーブ、ケーブル クランプ、またはシンブルなど) を使用してください。スエージ スリーブはワイヤに圧着され、恒久的な高強度接続を実現し、ケーブル クランプは張力を調整できます。
4. 接続と張力: シャックルまたはピンを使用して支線の終端端をタワーのブラケットに取り付け、緩みなくしっかりと取り付けます。張力調整ツール (ターンバックルやカムアロングなど) を使用して、ワイヤーの張力を設計仕様に合わせて調整します。これは、タワーにかかる横方向の力のバランスをとるために重要です。
5. 検証: 接続がタワーのテーパー構造と位置合わせされていること、およびワイヤーが均一に張られていることを確認します (タワー本体にストレスを与える可能性がある締めすぎを避けてください)。ハードウェアと終端金具が耐腐食性であり、タワーの安全基準に準拠していることを確認してください。

支付ワイヤと支付アンカーボルトを接続するにはどうすればよいですか?

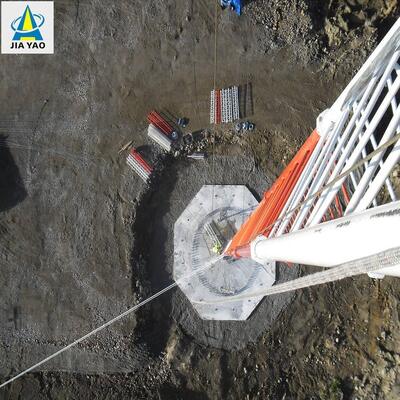

支線を支線付きアンカー ボルト (グラウンド アンカー) に接続することは、ワイヤーの張力を地面に伝え、タワーの安定性を確保するための重要な手順です。

1. アンカーの準備: グラウンド アンカー (引張荷重用に設計された頑丈なコンクリートまたはスチール製アンカー) が支線に対して 45 ～ 60° の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化し（コンクリートの場合）、引き抜き力に耐えられるようにしっかりと埋め込まれている必要があります。
2. アンカーボルト露出: アンカーの上部ボルト (ガイド付きアンカー ボルト) が地面の上に突き出ており、接続金具に対応できるようにねじ切りされていることを確認します。ボルトは支線の張力に耐えられるように高張力鋼製である必要があります。
3. ワイヤ終端処理: タワー接続に使用されるのと同じ高強度フィッティング (スエージ スリーブ、ケーブル クランプ、またはシンブル) を使用して支線の自由端を終端し、耐荷重端を確実に固定します。
4. 接続ハードウェアアセンブリ：終端された支線にターンバックル（張力調整用）とシャックルを取り付けます。ターンバックルはナットまたはワッシャーを介してガイ付きアンカーボルトに接続され、ワイヤーの張力を微調整できます。
5. 緊張と固定: ターンバックルを使用して支線を必要な仕様に張って、アンカーを引っ張らずに横方向の力に確実に抵抗できるようにします。張力を加えたら、時間の経過とともに緩むのを防ぐために、コッターピンまたはロックナットでターンバックルをロックします。
6. 最終チェック: 接続がしっかりしていて、アンカーに動きの兆候がなく、支線が正しい 45 ～ 60° の角度で配置されていることを確認します。ボルト、ハードウェア、ワイヤ終端部の腐食を検査し、IEC 62305 および地域の安全規定に準拠していることを確認します。

詳細についてはここをクリックしてください!!!!!!

3.ご協力のお客様

4.認証

5.当社のサービス

株式会社ジアヤオは、テレコムタワーの専門メーカーであり、ISO9001 によって承認されています。当社は、お客様に最も最適化されたソリューションと最高の通信タワーを提供することに全力で取り組んでいます。多くの製品が米国、ヨーロッパ、その他の 55 の異なる国に輸出されています。
当社はアングル鉄塔、チューブ鉄塔、モノポールタワー、松の木タワー、支線付きタワー、ガードタワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、QC、亜鉛メッキ、鉄塔部門が含まれます。当社の原材料は中国の有名な製鉄所、HBISグループ、宝武鋼鉄グループ、首鋼グループから供給されています。

必要な場合は24時間いつでもお待ちしております！
