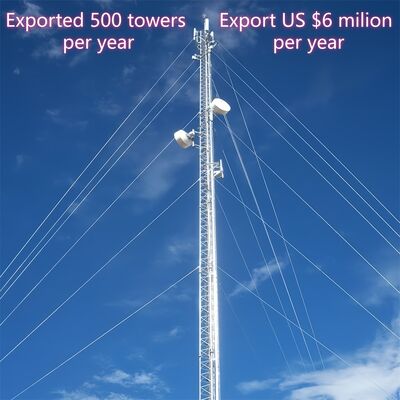

国境警備監視・長距離通信用 溶融亜鉛めっき支持線塔 30m-100m

JIAYAO CO., LTD.

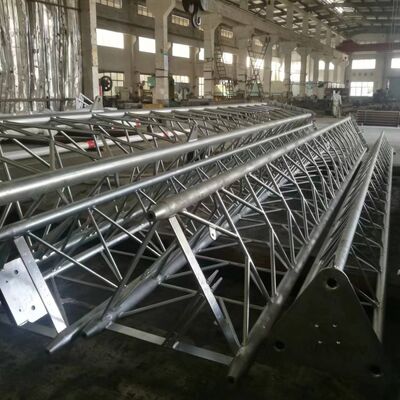

細長い塔体

• ：円筒形または格子状の鋼構造（自立型塔よりも細い）として構築され、荷重分散を最適化するために先細りの形状をしています。ガイワイヤシステム

• ：20〜30m間隔でマストに取り付けられた複数の鋼ケーブルセットが、風/地震力に抵抗するために45〜60°の角度で地面に固定されています。高さ範囲

• ：30mから200m超まで（ほとんどの自立型塔よりも高い）、特定のニーズに合わせてカスタマイズ可能です。付属品

• ：クライミングラダー、アンテナマウント、ケーブルトレイ、航空障害灯（60m超の高さの場合）が含まれます。主要材料・規格

塔体

• ：亜鉛メッキ構造用鋼（ASTM A36/S235JR）で、耐食性と強度に優れています。ガイワイヤ

• ：高張力鋼ケーブル（ASTM A475）で、亜鉛/ポリマーコーティングが施されており、耐久性に優れています。アンカー

• ：ワイヤを固定するための頑丈なコンクリート/鋼製アンカーで、引張荷重用に設計されています。準拠

• ：IEC 62305（雷保護）および地域の建築安全基準に準拠しています。主な適用シナリオ

放送/通信

• ：テレビ/ラジオアンテナおよび長距離マイクロ波送信機をサポートします（高さによる信号カバレッジを最大化）。気象観測

• ：高高度に気象センサー/レーダーを設置し、正確な大気データを取得します。航空ナビゲーション

• ：遠隔地（山岳、海岸）に航空ビーコンを設置します。科学研究

• ：地上干渉の上空に大気観測機器（オゾンモニター）を設置します。1.仕様

設計

ガイワイヤ塔（ガイワイヤマスト塔）の塔体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立型の剛性ではなく、外部のガイワイヤに側方安定性を依存しています。通常、円筒形または格子状の鋼製フレームワークとして構築され、自立型塔よりも細く、荷重分散と耐風性を最適化するために先細りの設計（底部が広く、上部が狭い）が特徴です。塔体は、屋外環境での耐食性と長期耐久性を確保するために、亜鉛メッキ構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象観測などの用途に合わせて、30mから200m超までの高さのカスタマイズが可能です。

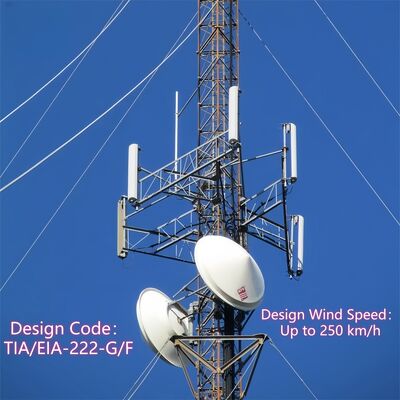

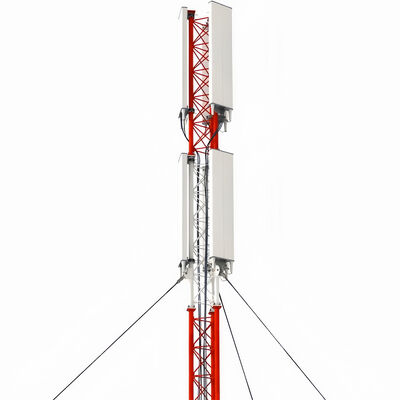

ガイワイヤ塔にアンテナを取り付ける方法は？ガイワイヤ塔へのアンテナの取り付けは、塔の設計と業界標準に沿った、構造化された安全規制に準拠したプロセスに従います。設置前準備

：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、塔の耐荷重能力を確認します。塔体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全基準（例：雷保護のためのIEC 62305）への準拠を確認します。

アンテナマウントの設置

1. ：塔体の所定のポイントに専用のアンテナマウント（塔の統合付属品）を取り付けます。これらのマウントは通常、塔の亜鉛メッキ鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。アンテナの吊り上げと位置決め
2. ：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。アンテナの固定
3. ：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて、動きを防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。ケーブルの配線と統合
4. ：環境ダメージから保護するために、塔の統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。ケーブルをアンテナに接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。最終検査
5. ：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体で安全プロトコル（例：作業員の落下防止）がすべて遵守されていることを確認します。ガイワイヤ塔のアンチクライミングデバイスとは何ですか？

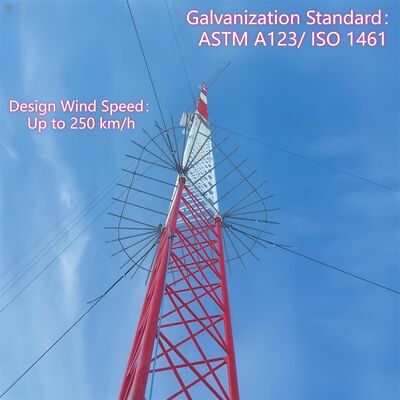

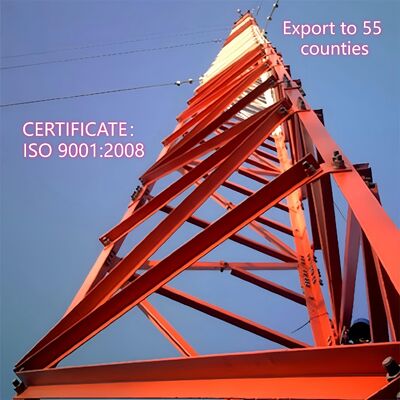

6. ガイワイヤ塔のアンチクライミングデバイスは、不正アクセスを防ぎ、転落リスクを低減するために塔体に設置される特殊な安全部品です。一般的な設計には以下が含まれます。アンチクライムカラー/スカート

：塔の基部近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。

スパイク付きまたはギザギザの抑止具

• ：下部の塔部分またはラダーに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。施錠されたアクセス
• ：塔に地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、施錠されたゲートにより、認定された担当者のみがアクセスできます。これらのデバイスは、耐食性材料（例：塔体と一致する亜鉛メッキ鋼）で製造されており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全基準および塔運用者の責任軽減に準拠しています。
• ガイワイヤとガイワイヤ塔の接続方法は？ガイワイヤをガイワイヤ塔に接続するには、ワイヤが風や地震力に対して塔を効果的に安定させることができるように、安全で荷重支持プロセスが含まれます。

準備

：耐久性のために亜鉛またはポリマーコーティングが施された高張力鋼ケーブル（ASTM A475に準拠）で作られたガイワイヤを選択します。塔体には、塔の設計で指定されているように、20〜30m間隔で事前に製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。

取り付け金具の設置

1. ：高強度ボルト（塔の亜鉛メッキ鋼構造と互換性のある）を使用して、塔の所定の取り付けポイントに頑丈なガイワイヤブラケットまたはシャックルを取り付けます。これらのブラケットは、塔体に均等に張力を分散するように設計されています。ワイヤの終端処理
2. ：プロフェッショナルな終端処理金具（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、各ガイワイヤの端を固定します。スウェージスリーブはワイヤに圧着され、永久的で高強度の接続を実現し、ケーブルクランプは調整可能な張力を提供します。接続と張力調整
3. ：ターンバックル（張力調整用）とシャックルを終端処理されたガイワイヤに取り付けます。ターンバックルは、ナットまたはワッシャーを介してガイワイヤアンカーボルトに接続され、ワイヤの張力の微調整を可能にします。検証
4. ：接続が塔の先細りの構造と整列しており、ワイヤが均一に張力調整されていること（塔体にストレスを与える可能性のある過度の締め付けを避ける）を確認します。金具と終端処理金具が耐食性であり、塔の安全基準に準拠していることを確認します。ガイワイヤとガイワイヤアンカーボルトの接続方法は？
5. ガイワイヤをガイワイヤアンカーボルト（グラウンドアンカー）に接続することは、ワイヤの張力を地面に伝達し、塔の安定性を確保するための重要なステップです。アンカーの準備

：グラウンドアンカー（頑丈なコンクリートまたは鋼製アンカーで、引張荷重用に設計されている）が、ガイワイヤに対して45〜60°の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に抵抗するためにしっかりと埋め込まれている必要があります。

アンカーボルトの露出

1. ：アンカーの上部ボルト（ガイワイヤアンカーボルト）が地面から突き出ており、接続金具を収容できるようにねじ山が切られていることを確認します。ボルトは、ガイワイヤの張力に耐えるために高強度鋼で作られている必要があります。ワイヤの終端処理
2. ：塔の接続に使用されたものと同じ高強度金具（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、ガイワイヤの自由端を終端処理し、安全で荷重支持可能な端を確保します。接続金具の組み立て
3. ：ターンバックル（張力調整用）とシャックルを終端処理されたガイワイヤに取り付けます。ターンバックルは、ナットまたはワッシャーを介してガイワイヤアンカーボルトに接続され、ワイヤの張力の微調整を可能にします。張力調整と固定
4. ：ターンバックルを使用してガイワイヤを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。最終チェック
5. ：接続がしっかりしており、アンカーに動きの兆候がなく、ガイワイヤが正しい45〜60°の角度で整列していることを確認します。ボルト、金具、ワイヤ終端の腐食を検査し、IEC 62305および地域の安全基準への準拠を確認します。詳細はこちらをご覧ください!!!!!!
6. 2.梱包・配送

3.提携顧客

JIAYAO CO., LTD.は、ISO9001の承認を受けたプロの通信塔メーカーです。当社は、お客様に最も最適化されたソリューションと最高の通信塔を提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

当社は、アングル鋼塔、チューブ鋼塔、モノポール塔、パインツリー塔、ガイワイヤ塔、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼塔部門が含まれます。当社の原材料は、HBISグループ、宝武鋼グループ、首鋼グループなどの中国の有名な製鋼所から調達しています。

6.FAO

1.塔の構造は一体型ですか？
いいえ、お客様の要望に応じて設計・製造できます。
