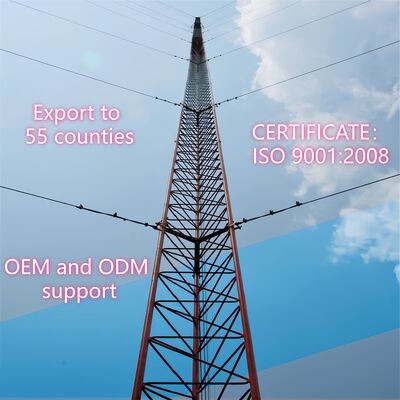

海上プラットフォームの沿岸通信のための10m-80m海上級防腐線塔

1仕様

ワイヤタワーの塔は?

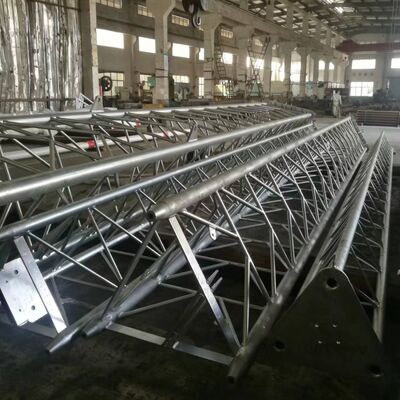

導線塔 (導線塔) の塔体は,アンテナ,センサー,または他の機器を支える中央,細い負荷を負担構造である.横の安定性 (自立した硬さではなく) のために外部のワイヤーに頼る通常は管状または格子状の鋼筋枠自立型塔よりも狭く,下部がより広く,上部がより狭く,負荷の分布と風抵抗を最適化する.塔の体は,耐腐蝕性と屋外環境での長期耐久性を確保するために,ガルバン化構造鋼 (ASTM A36 / S235JR規格に準拠) から製造されています.登り台,アンテナマウント,ケーブルトレイなどの主要なアクセサリーのマウントベースとして機能します.30mから200m以上の高度をカスタマイズすることができます放送,通信,気象観測などのアプリケーションに合わせたものです

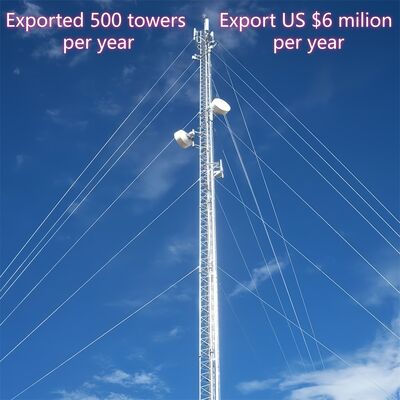

どうやってアンテナを ワイヤタワーに設置する?

ケーブルタワーにアンテナを設置するには 塔の設計と業界基準に準拠した 構造的で安全性の高い手順が 求められます

1. 設置前の準備: 塔の負荷容量を確認し,アンテナの重量 (ハードウェアおよび関連ケーブルを含む) を支えるようにします.解散した接続地方の安全基準 (例えば,IEC 62305 防雷基準) に準拠していることを確認する.
2. アンテナの設置: 専用アンテナマウント (タワーの統合アクセサリー) をタワーのボディの事前に指定された点に固定する.このマウントは,通常,塔の電熱鋼構造と互換性のある高強度ボルトを使用して固定されます.風力や振動に耐えられる 安定した接続を保証します
3. アンテナの持ち上げと位置付け: クレーンまたは特殊なリフティング機器を使用して,アンテナを目標高度に上げます (最適な信号カバーのために戦略的に選択されます).望ましい送信/受信方向にアンテナを調整するレーザーツールやアライナメントメーターを用いて精度を測ります
4. アンテナ を 固定 する: アンテナを既インストールされたマウントに 互換性のあるハードウェアを使用して固定し,動きを防ぐために指定されたトルクにボルトを締めます.アンテナが平坦で安定していることを確認します.性能や構造の整合性に影響する揺れがない.
5. ケーブルルーティングと統合: 信号ケーブルやフィッダをタワーに組み込まれたケーブルトレイを通って環境被害から保護します.ケーブルをアンテナに接続し,地面機器に接続します.接続地点の適切な隔熱と防水を確保する.
6. 最終 検査: 安テナ,マウント,ケーブルを視覚的に確認し,安置が安全であることを確認します.アンテナの信号送信/受信をテストして機能性を確認します.そしてすべての安全プロトコル (e労働者の転倒防止など) がプロセス全体で遵守されています.

ワイヤタワーの 爬り込み防止装置とは?

ワイヤタワーの反登山装置は,未許可のアクセスを防止し,転倒リスクを軽減するために塔体に設置された特殊な安全部品である.一般的な設計には以下が含まれます:

• 登り防止の襟/スカート: 塔の底近くに設置された円形または円形鋼の障壁 (通常は地面から2~3m) は,手柄や足場を否定することで登り試みを阻止する.
• 尖ったまたは尖った抑止剤: 不法人 の 登り方 を 阻止 する ため,塔 の 下部 の 部分 や 梯子 に 刺さる 鉄 の 尖った 固定 装置 が 設置 さ れ ます.
• アクセスロック: 塔が地上のアクセスパネルや階段入り口を装備している場合,ロックされたゲートは認定された職員のみのアクセスを制限します.

これらの装置は,外面条件に耐えるため,腐食耐性のある材料 (例えば,タワーボディにマッチする電磁鋼) で作られています.その 主要 な 目的 は,未 訓練 者 が 偶然 や 意図 的 に 登る こと を 防止 し て 安全 を 強化 する こと です.建築の安全に関する地元の規範と 塔運営者の責任の緩和を図る

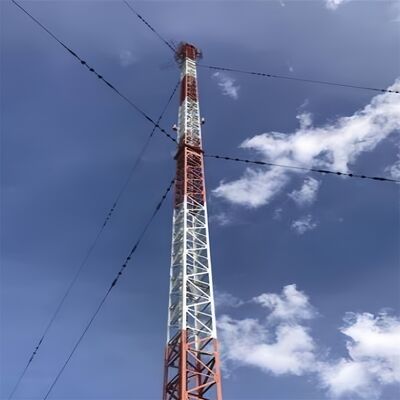

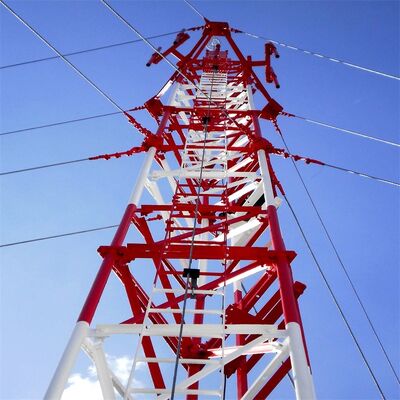

ワイヤとワイヤタワーをどうやって接続する?

ワイヤーをワイヤタワーに接続するには 安全で負荷を負うプロセスが必要です ワイヤーは風や地震力に対して塔を効果的に安定させることができます

1. 準備: 耐久性のために亜鉛またはポリマーコーティングで高強度鋼ケーブル (ASTM A475 に準拠) で作られたガイワイヤーを選択します.タワーボディにプリファブリックな固定ポイント (例えば,ラグ,括弧塔の設計に規定されているように 20~30mの間隔で.
2. 付属ハードウェアの設置: 高強度ボルト (塔の電化鋼構造と互換性のある) を使って,タワーの事前に指定された固定点に重用型ワイヤブラケットまたは裂け目をマウントします.このブレーキットは,塔の体全体に均等に緊張を分散するように設計されています.
3. ワイヤの終了ワイヤの末端を固定するために,プロの終了フィッティング (例えば,スワージスリーブ,ケーブルクランプ,または指針) を使用します.高強度接続ケーブルクランプは調整可能な緊張を可能にします.
4. 接続と緊張: 切断された先端を鎖またはピンを使用して塔の支架に固定し,松散さなく安全にフィットすることを保証します. 緊張ツール (例えば,ターンバックル (turnbuckle,com-along) は,タワー上の横向きの力をバランスするために設計仕様に線の張力を調整するために重要です..
5. 検証: 接続が塔の角型構造に並ぶことを確認し,ワイヤが均等に張られていることを確認します (塔体にストレスを引き起こす過度に張るのを避けます).ハードウェアと終端フィッティングが腐食耐性があり,塔の安全基準を満たしていることを確認します.

ワイヤとアンカーボルトの接続方法

ワイヤをアングルボルト (地固定) に接続することは,ワイヤの緊張を地面に転送し,塔の安定性を確保するための重要なステップです.

1. アンカー 準備: 地上アンカー (緊張負荷のために設計された重用コンクリートまたは鉄鋼アンカー) が,ワイヤーに対して45°~60°の角度で地上に適切に設置されていることを確認します.アンカーは完全に硬化され (コンクリートの場合) 引き上げ力に耐えるようにしっかりと埋め込まれなければなりません.
2. アンカー・ボルト・エクスポージャ:アンカー上部のボルト (誘導式アンカーボルト) が地面から突出し,接続ハードウェアを収納するようにスレッドされていることを確認します.ボルトは,高強度鋼で作られなければならない 男のワイヤの緊張に耐え.
3. ワイヤの終了: タワー 接続 に 用いる 高強度 の フィッティング (スワージ 袖,ケーブル クランプ,または 指針) を 用い て ワイヤ の 自由 端 を 切る.安全 で 負荷 を 負う 端 を 確保 する.
4. 接続ハードウェアの組立: ターンブックル (緊張調整のために) と鎖を終了ガイヤワイヤに固定します.ターンブックルは,ナッツまたは洗浄機を通してガイヤアンカーボルトに接続します.ワイヤの緊張を細かく調節できる.
5. 張っ て 固定 するターンブックルを使用して,要求された仕様にワイヤーを緊張します. 確保し,アンカーを引っ張らないで横向きの力に抵抗します.時とともに松散するのを防ぐため,ターンバックルをコッターピンまたはロックナッツでロックします..
6. 最終チェック: 接続が安全で,アンカーが動きの兆候を示さないことを確認し,ワイヤは,正しい角でラインナップされています 4560° ボルト,ハードウェアの腐食を検査そしてワイヤの終結IEC 62305 と地元の安全基準の遵守を保証する

詳しくは こちら をクリックしてください!!!!!!

3協力 顧客

4証明書

5. 私たちのサービス

JIAYAO CO., LTD.は,専門的な通信タワーメーカーで,ISO9001で承認されています.私たちは,最も最適化されたソリューションと最高の通信タワーを顧客に提供することにコミットしています.多くの製品が米国に輸出されているヨーロッパの55カ国で
我々は,設計と製造に特化した 角鋼塔,チューブ鋼塔,独占塔,松の木塔,ガイテッド塔とガードタワー. 私たちの部門は,設計,R&D,検査,実験室QC,電圧加工,鉄鋼塔の部門です. 私たちの原材料は中国の有名な鉄鋼工場から来ている: HBISグループ,バオウ鋼グループ,ショウガングループ.
