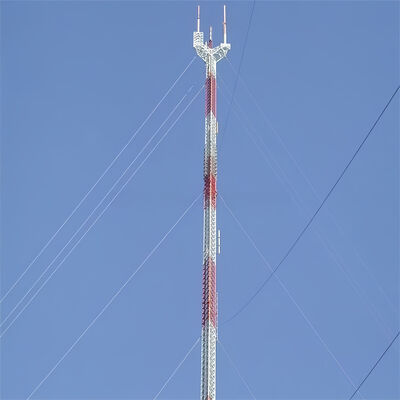

10m-60m 軽量ポータブル有線タワー 緊急通信イベント 一時的カバレッジ

1.仕様

有線タワーのタワー本体とは何ですか？

有線タワー（ガイワイヤマストタワー）のタワー本体は、外部のガイワイヤに依存して横方向の安定性を確保する（自立剛性ではなく）アンテナ、センサー、その他の機器を支持する中央のスレンダーな荷重支持構造です。通常、チューブ状または格子状の鋼構造として構築され、自立型タワーよりも細く、負荷分散と風荷重抵抗を最適化するためにテーパーデザイン（底部が広く、上部が狭い）を備えています。タワー本体は、屋外環境での耐食性と長期耐久性を確保するために、亜鉛めっきされた構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象監視などの用途に合わせて、30mから200mを超える高さのカスタマイズが可能です。有線タワーにアンテナを取り付ける方法は？有線タワーへのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造化された安全規制に準拠したプロセスに従います：

設置前準備

：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、タワーの耐荷重能力を確認します。タワー本体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全規制（例：雷保護のためのIEC 62305）への準拠を確認します。

1. アンテナマウントの設置：タワー本体の指定されたポイントに、専用のアンテナマウント（タワーの統合付属品）を取り付けます。これらのマウントは通常、タワーの亜鉛めっき鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。
2. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
3. アンテナの固定：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて、移動を防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
4. ケーブル配線と統合：環境ダメージから保護するために、タワーの統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。ケーブルをアンテナに接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。
5. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、安全な設置を確認します。アンテナの信号送受信をテストして機能を確認し、プロセス全体で（例：作業員の落下防止）すべての安全プロトコルが遵守されていることを確認します。
6. 有線タワーのアンチクライミングデバイスとは何ですか？有線タワーのアンチクライミングデバイスは、不正アクセスを防ぎ、転落リスクを低減するためにタワー本体に設置される特殊な安全部品です。一般的な設計には以下が含まれます：

アンチクライムカラー/スカート

：タワーの基部近く（通常は地上2～3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀の試みを阻止します。

• スパイク付きまたはギザギザの抑止具：下部のタワーセクションまたはラダーに取り付けられた、非致死的で尖った鋼製アタッチメントで、不正な登攀を思いとどまらせます。
• ロック付きアクセス：タワーに地上レベルのアクセスパネルまたはラダーエントリーポイントが装備されている場合、ロック付きゲートにより、認定された担当者のみがアクセスできます。
• これらのデバイスは、屋外条件に耐えるために、耐食性材料（例：タワー本体と一致する亜鉛めっき鋼）から製造されています。その主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全規制およびタワーオペレーターの責任軽減に準拠しています。有線と有線タワーの接続方法は？

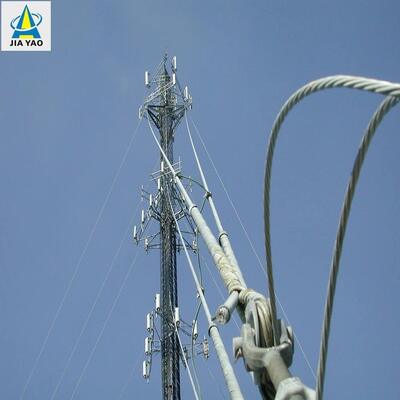

有線タワーへのガイワイヤの接続は、ワイヤが風や地震の力に対してタワーを効果的に安定させることができるように、安全で荷重支持プロセスを含みます：

準備

：耐久性のために亜鉛またはポリマーコーティングが施された高張力鋼ケーブル（ASTM A475に準拠）製のガイワイヤを選択します。タワーの設計で指定されているように、タワー本体に20～30m間隔で事前に製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。

1. 取り付け金具の設置：タワーの指定された取り付けポイントに、高強度ボルト（タワーの亜鉛めっき鋼構造と互換性がある）を使用して、頑丈なガイワイヤブラケットまたはシャックルを取り付けます。これらのブラケットは、タワー本体全体に張力を均等に分散するように設計されています。
2. ワイヤ終端処理：各ガイワイヤの端を固定するために、専門の終端処理継手（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用します。スウェージスリーブはワイヤに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
3. 接続ハードウェアの組み立て：終端処理されたガイワイヤの端をシャックルまたはピンを使用してタワーのブラケットに接続し、たるみのないしっかりしたフィット感を確保します。テンショニングツール（例：ターンバックルまたはコメアロング）を使用して、ワイヤの張力を設計仕様に調整します。これはタワーへの横方向の力をバランスさせるために重要です。
4. 検証：接続がタワーのテーパー構造に沿って整列しており、ワイヤが均一に張力されている（タワー本体にストレスをかける過度の締め付けを避ける）ことを確認します。ハードウェアと終端処理継手が耐食性であり、タワーの安全基準に準拠していることを確認します。
5. 有線と有線アンカーボルトの接続方法は？有線アンカーボルト（グラウンドアンカー）へのガイワイヤの接続は、ワイヤの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです：

アンカーの準備

：グラウンドアンカー（引張荷重用に設計された頑丈なコンクリートまたは鋼製アンカー）が、ガイワイヤに対して45～60°の角度で地面に適切に設置されていることを確認します。アンカーは完全に硬化（コンクリートの場合）し、引き抜き力に耐えるようにしっかりと埋め込まれている必要があります。

1. アンカーボルトの露出：アンカーの上部ボルト（有線アンカーボルト）が地面から突き出ており、接続ハードウェアに対応できるようにねじ山が切られていることを確認します。ボルトは、ガイワイヤの張力に耐えるために高強度鋼で作られている必要があります。
2. ワイヤ終端処理：ガイワイヤの自由端を、タワー接続に使用したものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して終端処理し、安全で荷重支持可能な端を確保します。
3. 接続ハードウェアの組み立て：ターンバックル（張力調整用）とシャックルを終端処理されたガイワイヤに取り付けます。ターンバックルは、ナットまたはワッシャーを介して有線アンカーボルトに接続され、ワイヤの張力の微調整を可能にします。
4. 張力調整と固定：ターンバックルを使用して、ガイワイヤを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗できるようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
5. 最終チェック：接続がしっかりしており、アンカーに動きの兆候がなく、ガイワイヤが正しい45～60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤ終端処理の腐食を検査し、IEC 62305および地域の安全規制への準拠を確認します。
6. 詳細はこちらをクリックしてください!!!!!!2.

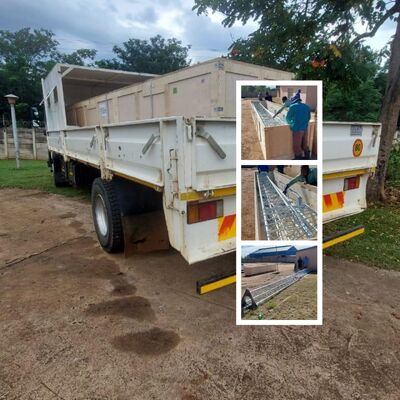

梱包と出荷

5.当社のサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。当社は、お客様に最も最適化されたソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

アングル鋼タワー、チューブ鋼タワー、モノポールタワー、パインツリータワー、有線タワー、監視タワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼タワー部門が含まれます。当社の原材料は、中国の有名な製鋼所であるHBISグループ、宝武鋼グループ、首鋼グループから調達しています。

6.FAO
1. タワーの構造は一体型ですか？
