高衝撃強度KV値を様々な室外温度で確保する鋼材のグレードから構築されたガイアワイヤタワー

JIAYAO CO., LTD.

1.仕様

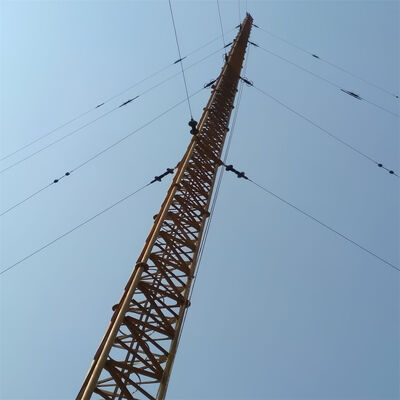

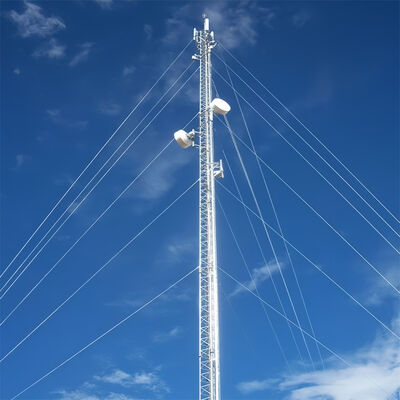

支線塔のタワーボディとは何ですか？

支線塔（ガイワイヤマストタワー）のタワーボディは、外部の支線に依存して横方向の安定性を確保する（自立剛性ではなく）アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造です。通常、チューブ状またはラチス鋼フレームワークとして構築され、自立型タワーよりも細く、荷重分布と風抵抗を最適化するためにテーパーデザイン（底部が広く、上部が狭い）を備えています。タワーボディは、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛めっき構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象監視などの用途に合わせて、30mから200mを超える高さのカスタマイズが可能です。支線塔にアンテナを取り付ける方法は？支線塔へのアンテナの取り付けは、塔の設計と業界標準に準拠した構造化された安全なプロセスに従います。

設置前準備

：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、塔の耐荷重能力を確認します。塔のボディに腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全コード（例：雷保護のためのIEC 62305）への準拠を確認します。

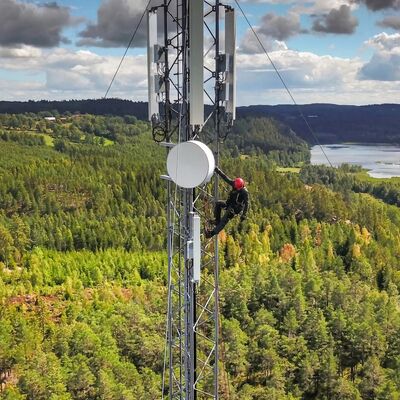

1. アンテナマウントの設置：塔のボディの指定されたポイントに専用のアンテナマウント（塔の統合付属品）を取り付けます。これらのマウントは通常、塔の亜鉛めっき鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。
2. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
3. アンテナの固定：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて移動を防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与えるようなぐらつきがないことを確認します。
4. ケーブル配線と統合：環境ダメージから保護するために、信号ケーブルまたはフィーダーを塔の統合ケーブルトレイに通します。ケーブルをアンテナに接続し、接続ポイントで適切な絶縁と防水を確保しながら、地上機器まで配線します。
5. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、しっかりと取り付けられていることを確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体ですべての安全プロトコル（例：作業員の落下防止）が遵守されていることを確認します。
6. 支線塔のアンチクライミングデバイスとは何ですか？支線塔のアンチクライミングデバイスは、不正侵入を防ぎ、転落リスクを低減するために塔のボディに取り付けられる特殊な安全部品です。一般的な設計には以下が含まれます。

アンチクライムカラー/スカート

：塔の基部近く（通常は地面から2～3m上）に取り付けられた円形または円錐形の鋼鉄製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。

• スパイクまたはギザギザの抑止具：下部の塔のセクションまたははしごに取り付けられた非致死的で尖った鋼鉄製のアタッチメントで、不正な登攀を抑止します。
• 施錠アクセス：塔に地上アクセスパネルまたははしごの入り口がある場合、施錠されたゲートにより認定された担当者のみがアクセスできます。
• これらのデバイスは、耐食性材料（例：塔のボディと一致する亜鉛めっき鋼）で作られており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高め、地域の建築安全コードおよび塔運用者の責任軽減に準拠することです。支線と支線塔を接続する方法

支線と支線塔の接続は、風や地震の力に対して塔を効果的に安定させるために、安全で荷重支持プロセスを伴います。

準備

：耐久性のために亜鉛またはポリマーコーティングが施された高張力鋼ケーブル（ASTM A475に準拠）で作られた支線を選択します。塔の設計で指定された間隔（20～30m）で、塔のボディに事前に製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。

1. 取り付け金具の設置：高強度ボルト（塔の亜鉛めっき鋼構造と互換性のある）を使用して、塔の指定された取り付けポイントに頑丈な支線ブラケットまたはシャックルを取り付けます。これらのブラケットは、塔のボディ全体に張力を均等に分散するように設計されています。
2. ワイヤー終端：各支線の端を固定するために、専門的な終端継手（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
3. 接続金具の組み立て：終端処理された支線の端をシャックルまたはピンを使用して塔のブラケットに接続し、たるみのないしっかりしたフィット感を確保します。張力調整ツール（例：ターンバックルまたはカムアロング）を使用して、ワイヤーの張力を設計仕様に調整します。これは塔の横方向の力をバランスさせるために重要です。
4. 検証：接続が塔のテーパー構造と整列しており、ワイヤーが均一に張力調整されていること（塔のボディに応力がかかる過度の締め付けを避ける）を確認します。ハードウェアと終端継手が耐食性であり、塔の安全基準に準拠していることを確認します。
5. 支線と支線アンカーボルトを接続する方法支線と支線アンカーボルト（グラウンドアンカー）の接続は、ワイヤーの張力を地面に伝達し、塔の安定性を確保するための重要なステップです。

アンカーの準備

：グラウンドアンカー（張力荷重用に設計された頑丈なコンクリートまたは鋼鉄製アンカー）が、支線に対して45～60°の角度で地面に適切に設置されていることを確認します。アンカーは（コンクリートの場合は）完全に硬化し、引き抜き力に耐えるようにしっかりと埋め込まれている必要があります。

1. アンカーボルトの露出：アンカーの上部ボルト（支線アンカーボルト）が地面から突き出ており、接続金具に対応するようにねじ山が切られていることを確認します。ボルトは支線の張力に耐えるために高強度鋼で作られている必要があります。
2. ワイヤー終端：塔の接続に使用したものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支線の自由端を終端処理し、安全で荷重支持可能な端を確保します。
3. 接続金具の組み立て：ターンバックル（張力調整用）とシャックルを終端処理された支線に取り付けます。ターンバックルはナットまたはワッシャーを介して支線アンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
4. 張力調整と固定：ターンバックルを使用して、支線を要求仕様に張力調整し、アンカーを引き抜くことなく横方向の力に耐えるようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
5. 最終チェック：接続がしっかりしており、アンカーに動きの兆候がなく、支線が正しい45～60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端の腐食を検査し、IEC 62305および地域の安全コードへの準拠を確認します。
6. 詳細はこちらをクリックしてください!!!!!!2.

梱包と出荷

5.当社のサービス

JIAYAO CO., LTD.は、ISO9001認証を受けたプロの通信塔メーカーです。お客様に最適なソリューションと最高の通信塔を提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

当社は、アングル鋼塔、チューブ鋼塔、モノポール塔、パインツリー塔、支線塔、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼塔部門が含まれます。当社の原材料は、中国の有名な鉄鋼メーカーであるHBISグループ、宝武鋼鉄グループ、首鋼グループから調達しています。

6.FAO
1.塔の構造は一体型ですか？
