鉄筋鉄塔は,優れた強度と耐久性を提供するQ235C Q355C S235J0 S355J0鋼類で製造されています

Q235C、Q355C、S235J0、S355J0鋼材を使用したガイワイヤー塔は、優れた靭性と耐久性を提供します。

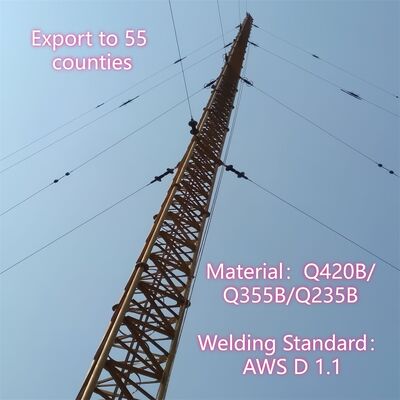

ガイワイヤー塔（ガイワイヤートーとも呼ばれる）は、自立型タワーとは異なり、外部のガイワイヤー（高強度鋼ケーブル）に安定性を依存する、背が高く細い構造物です。この設計により、構造材料を少なくしてより高い高さを達成できるため、広範囲のカバレッジまたは高さを必要とする用途に費用対効果の高い選択肢となります。

1.仕様

ガイワイヤー塔の塔体とは何ですか？

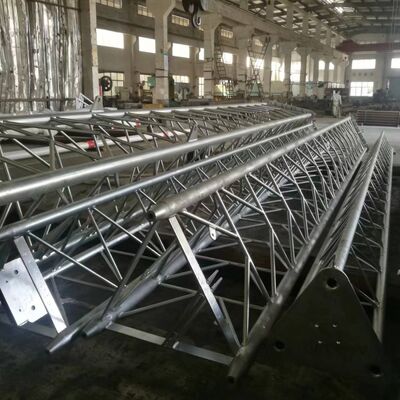

ガイワイヤー塔（ガイワイヤートー）の塔体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、横方向の安定性のために外部のガイワイヤーに依存しています（自立型の剛性とは対照的です）。通常、チューブまたは格子鋼フレームワークとして構築され、自立型タワーよりも細く、負荷分散と風抵抗を最適化するためにテーパー設計（底部が広く、上部が狭い）を備えています。塔体は、屋外環境での耐食性と長期的な耐久性を確保するために、亜鉛めっき構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要なアクセサリの取り付けベースとして機能し、モジュラー設計により、放送、通信、または気象監視などの用途に合わせて、30mから200mを超える高さのカスタマイズが可能です。ガイワイヤー塔にアンテナを取り付ける方法は？ガイワイヤー塔へのアンテナの取り付けは、タワーの設計と業界標準に沿った、構造化された安全コンプライアンスプロセスに従います。

設置前準備

：アンテナの重量（ハードウェアと関連ケーブルを含む）を支持できることを確認するために、タワーの耐荷重能力を確認します。腐食、構造的損傷、または緩んだ接続がないか塔体を点検し、地域の安全コード（例：雷保護のためのIEC 62305）への準拠を確認します。

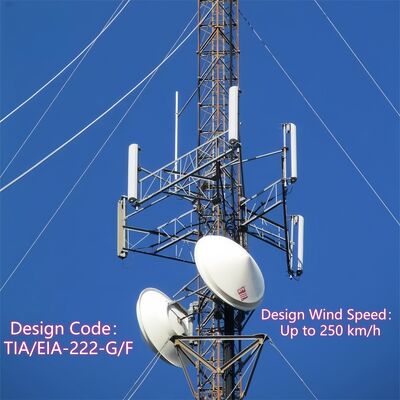

1. アンテナマウントの設置：タワー本体の指定されたポイントに専用のアンテナマウント（タワーの統合アクセサリ）を取り付けます。これらのマウントは通常、タワーの亜鉛めっき鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。

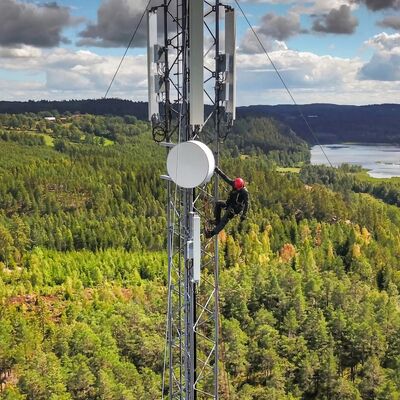

2. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送信/受信方向に合わせます。
3. アンテナの固定：互換性のあるハードウェアを使用して、事前に取り付けられたマウントにアンテナを固定し、移動を防ぐために指定されたトルクにボルトを締め付けます。アンテナが水平で安定しており、パフォーマンスや構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
4. ケーブルのルーティングと統合：環境ダメージから保護するために、タワーの統合ケーブルトレイを通して信号ケーブルまたはフィーダーをルーティングします。ケーブルをアンテナに接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。
5. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、安全な設置を確認します。アンテナの信号送受信をテストして機能を検証し、プロセス全体ですべての安全プロトコル（例：作業員の落下防止）が遵守されていることを確認します。
6. ガイワイヤー塔のアンチクライミングデバイスとは何ですか？ガイワイヤー塔のアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを低減するために塔体に設置される特殊な安全コンポーネントです。一般的な設計には以下が含まれます。

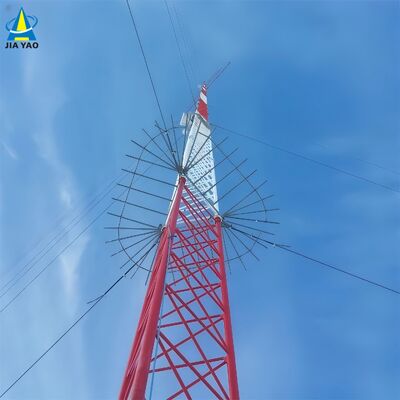

アンチクライムカラー/スカート

：タワーの基部近く（通常は地面から2〜3m上）に取り付けられた円形または円錐形の鋼鉄製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。

• スパイクまたはギザギザの抑止装置：下部のタワーセクションまたはラダーに取り付けられた非致死性の尖った鋼鉄製アタッチメントで、不正な登攀を抑止します。
• ロックされたアクセス：タワーに地上アクセスパネルまたはラダーエントリーポイントが装備されている場合、ロックされたゲートは認定担当者のみにアクセスを制限します。
• これらのデバイスは、屋外条件に耐えるために、耐食性材料（例：タワー本体と一致する亜鉛めっき鋼）から製造されています。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を向上させることであり、地域の建築安全コードおよびタワーオペレーターの責任軽減に準拠しています。ガイワイヤーとガイワイヤー塔を接続する方法

ガイワイヤーのガイワイヤー塔への接続は、ワイヤーが風や地震力に対してタワーを効果的に安定させることができるように、安全で荷重支持プロセスを伴います。

準備

：耐久性のために亜鉛またはポリマーコーティングが施された高張力鋼ケーブル（ASTM A475に準拠）で作られたガイワイヤーを選択します。タワーの設計で指定されているように、タワー本体に20〜30m間隔で事前に製造された取り付けポイント（ラグ、ブラケット、またはクロスアームなど）があることを確認します。

1. 取り付けハードウェアの設置：高強度ボルト（タワーの亜鉛めっき鋼構造と互換性がある）を使用して、タワーの指定された取り付けポイントに頑丈なガイワイヤーブラケットまたはシャックルを取り付けます。これらのブラケットは、タワー本体全体に張力を均等に分散するように設計されています。
2. ワイヤーの終端処理：プロフェッショナルな終端継手（スウェージスリーブ、ケーブルクランプ、またはシンブルなど）を使用して、各ガイワイヤーの端を固定します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
3. 接続ハードウェアの組み立て：終端処理されたガイワイヤーの端をシャックルまたはピンを使用してタワーのブラケットに取り付け、たるみのないしっかりしたフィット感を確保します。張力調整ツール（ターンバックルまたはカムアロングなど）を使用して、ワイヤーの張力を設計仕様に調整します。これは、タワーへの横方向の力をバランスさせるために重要です。
4. 検証：接続がタワーのテーパー構造に整列しており、ワイヤーが均一に張力されていることを確認します（タワー本体にストレスがかかる過度の締め付けを避けます）。ハードウェアと終端継手が耐食性であり、タワーの安全基準に準拠していることを確認します。
5. ガイワイヤーとガイアンカーボルトを接続する方法ガイワイヤーのガイアンカーボルト（グラウンドアンカー）への接続は、ワイヤーの張力を地面に伝達し、タワーの安定性を確保するための重要なステップです。

アンカーの準備

：グラウンドアンカー（荷重支持用に設計された頑丈なコンクリートまたは鋼鉄製アンカー）が、ガイワイヤーに対して45〜60°の角度で地面に適切に設置されていることを確認します。アンカーは（コンクリートの場合）完全に硬化し、引き抜き力に耐えるようにしっかりと埋め込まれている必要があります。

1. アンカーボルトの露出：アンカーの上部ボルト（ガイアンカーボルト）が地面から突き出ており、接続ハードウェアに対応するようにねじ山が切られていることを確認します。ボルトは、ガイワイヤーの張力に耐えるために高強度鋼で作られている必要があります。
2. ワイヤーの終端処理：ガイワイヤーの自由端を、タワー接続に使用されたものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）で終端処理し、安全で荷重支持の端を確保します。
3. 接続ハードウェアの組み立て：ターンバックル（張力調整用）とシャックルを終端処理されたガイワイヤーに取り付けます。ターンバックルは、ナットまたはワッシャーを介してガイアンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
4. 張力調整と固定：ターンバックルを使用してガイワイヤーを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
5. 最終チェック：接続が安全であり、アンカーに動きの兆候がなく、ガイワイヤーが正しい45〜60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端の腐食を点検し、IEC 62305および地域の安全コードに準拠していることを確認します。
6. 詳細はこちらをクリックしてください!!!!!!2.

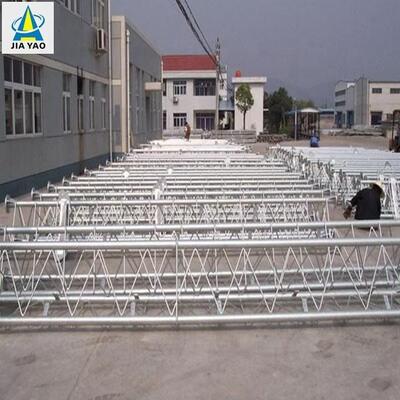

梱包と出荷

5.当社のサービス

JIAYAO CO., LTD.は、ISO9001によって承認されたプロの通信タワーメーカーです。お客様に最適なソリューションと最高の通信タワーを提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

アングル鋼塔、チューブ鋼塔、モノポール塔、パインツリー塔、ガイワイヤートー、ガードタワーの設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼塔部門が含まれます。当社の原材料は、HBISグループ、宝武鋼鉄グループ、首鋼グループなどの中国の有名な製鋼所から調達しています。

6.FAO
1.塔の構造は単一ですか？
