3本足角鋼タワーは、通信機器製造の技術分野に属し、特に三角形の無線通信タワーに関するもので、タワー本体、避雷針、タワー本体は三角形のタワー本体ラップで形成され、タワー本体のタワーフットは地面に固定され、避雷針はタワー本体の上部から突き出ており、タワー本体は等勾配または一次可変勾配のタワー本体ラップであり、タワー本体の断面は角鋼であり、横材囲い構造の正三角形であり、タワー本体には上から下へ順に複数の作業プラットフォームが設けられている。実用新案は、安全性と信頼性、およびシンプルな構造という利点を持つ三角形の無線通信タワーを開示する。
製品説明

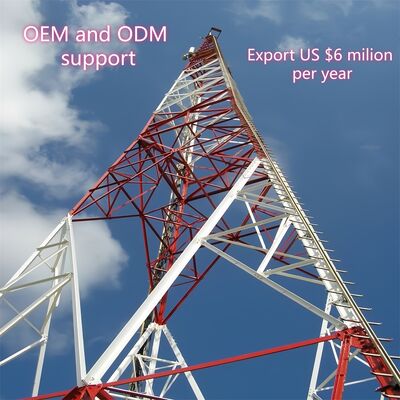

3本足角鋼タワー本体とは何ですか？

3本足角鋼タワー本体は、タワーの主要な荷重支持構造であり、三角形（ピラミッド状）の構成を特徴としています。これは、上部で接続された3本の垂直な鋼鉄の脚（または柱）と、高さ全体にわたって脚を連結する追加の角鋼の連結部材で構成されています。通常、亜鉛めっき鋼材から製造される本体は、垂直荷重（アンテナ、機器、タワー自体の重量など）と水平荷重（風、雪、地震力など）の両方を効率的に支持するように設計されています。その角形設計と三角形のフレームワークは、過酷な環境条件下でも優れた安定性を提供し、亜鉛めっき鋼は耐食性と長期耐久性を保証します。本体は、通信、電力伝送、または監視機器を取り付けるための主要な支持構造として機能します。

3本足角鋼タワーの足とは何ですか？

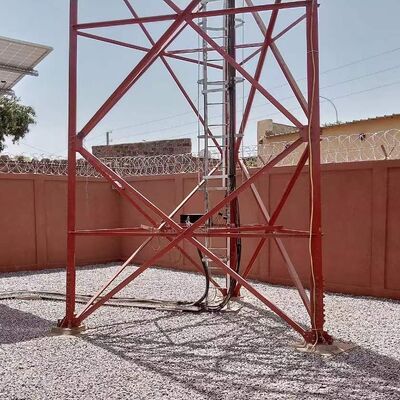

3本足角鋼タワーの「足」とは、各垂直脚の基部を指し、タワーの基礎と接合されます。タワーとその荷重（機器、風など）の全重量を下の基礎に伝達し、構造物が地面にしっかりと固定されるようにする重要なコンポーネントです。足は通常、コンクリートまたは鉄筋コンクリート基礎にしっかりと取り付けられる接続プレート、ボルト、またはアンカーポイントで設計されています。タワー本体と同様に高強度亜鉛めっき鋼から製造された足は、せん断力、引張力、圧縮力に抵抗するように設計されており、タワーの移動や転倒を防ぎます。その設計は、サイトの地質条件に合わせて調整され、最大の安定性のために基礎との互換性を確保します。

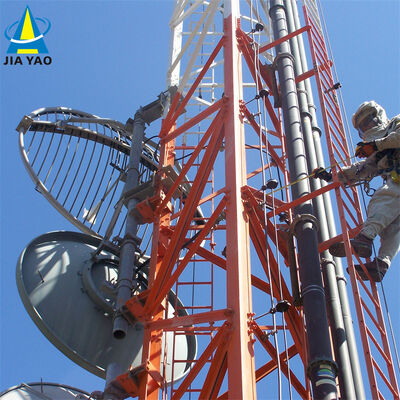

3本足角鋼タワーの梯子とケーブルトレイとは何ですか？

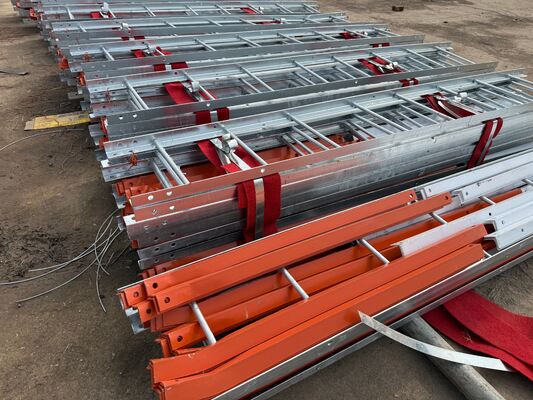

• 梯子：タワー本体に沿って設置される安全アクセスコンポーネントで、作業員が設置、保守、または点検のために頂上（または中間プラットフォーム）に登るための安全な経路を提供します。梯子は通常、耐食性と強度を高めるために亜鉛めっき鋼で作られており、快適な登攀のために標準間隔で段が付いています。作業員の転落を防ぐために、手すり、落下防止システム、またはケージエンクロージャーなどの安全機能が含まれる場合があります。
• ケーブルトレイ：タワー本体に取り付けられた構造チャンネルまたはトレイで、タワーの基部と頂上の機器の間を走るケーブル（通信ケーブル、電源ケーブル、信号線など）を整理、支持、保護するように設計されています。ケーブルトレイはケーブルを整然と保ち、絡まりや環境要因（風、雨、紫外線）による損傷を防ぎ、保守のための簡単なアクセスを容易にします。他のタワーコンポーネントと同様に、耐久性とタワーの耐食性設計との互換性を確保するために、しばしば亜鉛めっき鋼で作られています。梯子とケーブルトレイは、安全なアクセスと効率的なケーブル管理を可能にすることで、タワーの機能を強化します。

3本足角鋼タワーの設置方法

3本足角鋼タワーの設置は、体系的で安全重視のプロセスに従います。

1. サイト調査と基礎準備：まず、詳細なサイト調査を実施して、最適な場所を特定し、地質条件を評価し、潜在的な環境または構造上の制約（風速、地震活動など）を特定します。次に、タワーの重量と荷重要件に合わせて調整された堅牢な基礎（通常はコンクリートまたは鉄筋コンクリート）を構築します。基礎は水平で、タワーの足に耐えられるように地面にしっかりと固定されている必要があります。

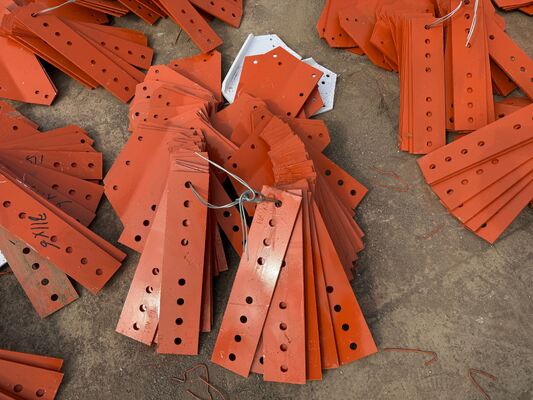

2. タワーコンポーネントの組み立て：プレハブコンポーネント（鋼鉄の脚、連結部材、梯子、ケーブルトレイ）を現場に輸送します。現場で三角形のタワー本体を組み立てます。3本の脚を整列させ、角鋼の連結部材を取り付けてピラミッド構造を形成し、組み立て中に梯子やケーブルトレイなどの補助コンポーネントを取り付けます。
3. タワーの建方：クレーンまたは特殊なリフティング機器を使用して、組み立てられたタワー（または背の高いタワーの場合はその一部）を垂直位置に引き上げます。タワーの足を基礎のアンカーポイントに慎重に合わせ、ボルトまたはアンカーを使用して固定し、タワーを所定の位置にロックします。

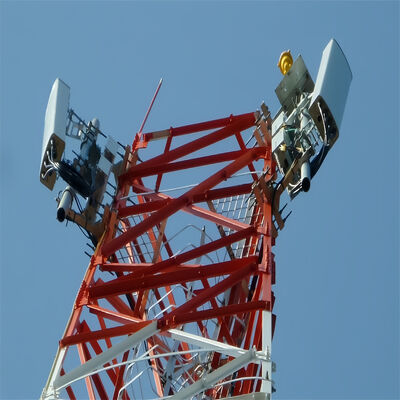

4. 機器の設置：目的の機器（アンテナ、マイクロ波皿、電力伝送線など）をタワーの最上部プラットフォームまたは指定された取り付けポイントに取り付けます。ケーブルを事前に設置されたケーブルトレイに通し、機器を基部に接続します。
5. 品質管理と安全チェック：タワーの構造的完全性（ボルトの締め付け、コンポーネントの整列、耐食性など）を確認するために、厳格な品質検査を実施します。設置中は安全プロトコル（作業員の落下防止、機器の荷重試験など）を実施して、業界標準への準拠を保証します。最終チェックで、タワーが安定しており、機器が正しく設置されており、すべてのシステムが意図したとおりに機能していることを確認します。

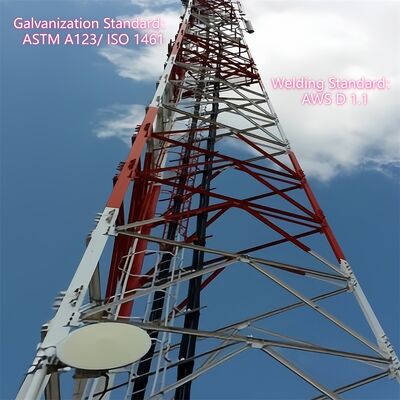

角鋼タワーの亜鉛めっき試験。

亜鉛めっきは、角鋼タワー（3本足角鋼タワーなど）にとって重要なプロセスです。屋外の過酷な環境（風、雨、湿度、産業汚染物質への暴露など）での構造物の耐食性を高め、耐用年数を延ばします。亜鉛めっきコーティングが品質基準を満たし、意図したとおりに機能することを保証するために、一連の厳格な試験手順が実施されます。以下に、角鋼タワーの亜鉛めっき試験の詳細な概要を示します。

1. 亜鉛めっき試験の主な目的

試験の主な目的は、以下を確認することです。

適切なコーティング厚さ（長期的な耐食性を確保するため）。

亜鉛コーティングの均一性と密着性（剥がれや剥離を防ぐため）。

欠陥がないこと（ひび割れ、ピット、素地露出、過剰な亜鉛堆積など）。

耐食性（コーティングが環境劣化に耐えられることを確認するため）。

2. 亜鉛めっき角鋼タワーの主要な試験方法

試験は通常、2つの段階で実施されます。工場での亜鉛めっき後（脚、連結部材、梯子の段などの個々のコンポーネント）、および設置後（組み立てられたタワーのスポットチェック）。最も一般的な方法には以下が含まれます。

A. コーティング厚さ測定

亜鉛コーティングの厚さは耐食性に直接影響します。薄すぎると早期に劣化し、厚すぎると脆くなったり、コンポーネントの適合性が低下したりする可能性があります。

試験規格：ASTM A123（構造用鋼の溶融亜鉛めっき）またはISO 1461（鉄鋼製品の溶融亜鉛めっきコーティング）などの国際規格に準拠します。

試験ツール：

磁気厚さ計：最も広く使用されている非破壊検査方法です。磁気プローブと鋼材基板間の距離を測定し、コーティング厚さを計算します。各コンポーネントの1平方メートルあたり3～5点の複数の場所（脚の接合部、ボルト穴など）で測定し、高応力領域とコーティングしにくい領域に焦点を当てます。

マイクロメータ（破壊検査）：検証のために、コンポーネントの小さな部分を切断し、マイクロメータでコーティング厚さを直接測定します（完成品ではなく、サンプル試験にのみ使用）。

許容基準：構造用鋼コンポーネントの典型的な最小厚さは、鋼材の厚さと用途に応じて85～120μm（マイクロメートル）の範囲です（沿岸部や工業地帯のタワーでは、より厚いコーティングが必要になる場合があります）。

B. 付着試験（接着強度）

亜鉛コーティングと鋼材基板間の強力な接着により、輸送、設置、または機械的応力（風による振動など）への暴露中の剥がれを防ぎます。

曲げ試験：亜鉛めっき鋼のサンプル（角鋼の一部など）を、鋼材の厚さに対応するマンドレルの周りで180°曲げます。曲げ後、コーティングにひび割れ、剥がれ、または鋼材からの分離がないか検査します。目に見える剥離は許容されません。

ハンマー試験：重錘（通常0.5～1 kg）をコーティングの複数の箇所にしっかりと打ち付けます。コーティングは欠けたり、剥がれたり、めくれたりしてはなりません。鋼材基板を露出させるような損傷のない、わずかなへこみのみが許容されます。

ナイフ試験：鋭利な非ギザギザのナイフを使用して、コーティングに格子状の切り込みを入れます。切り込みの上に粘着テープを貼り付け、素早く剥がします。コーティングの最小限の除去（もしあれば）のみが許容されます。

C. 目視および表面欠陥検査

目視検査は、コーティングの完全性を損なう明らかな欠陥を特定します。

手順：各亜鉛めっきコンポーネント（および組み立てられたタワー）を目視または拡大鏡（10倍）で検査し、以下の点を確認します。

素地露出部、ピット、またはピンホール。

ひび割れ、ブリスター、または不均一な亜鉛堆積（不適切な亜鉛めっきによる「流れ」や「垂れ」など）。

汚染（コーティング下の油、汚れ、または酸化物層など）。

許容基準：素地露出部は見えないこと。コンポーネントの適合性や構造性能に影響しない限り、小さな表面の不規則性（小さな亜鉛の結節など）は許容されます。

D. 耐食性試験

これは、コーティングの時間経過による錆や劣化への耐性を検証します。

塩水噴霧（フォグ）試験：一般的な加速腐食試験（ASTM B117またはISO 9227準拠）。亜鉛めっきサンプルを、制御された温度（35℃）で5％塩化ナトリウム（塩水）の連続ミストが噴霧されるチャンバーに配置します。サンプルは定期的に（例えば、24、48、100、または500時間後）赤錆（鋼の腐食）または白錆（亜鉛の酸化）の兆候がないか検査されます。

許容基準：構造タワーの場合、コーティングは最低100～500時間（用途環境に応じて）赤錆に耐える必要があります。白錆（一時的な酸化亜鉛層）は正常であり、故障を示すものではありませんが、過度に広がるべきではありません。

暴露試験：長期間の試験では、タワーの意図された環境（沿岸部、砂漠、または工業地帯など）にサンプルコンポーネントを設置し、数ヶ月または数年にわたって腐食を監視します。これは実際の性能を検証します。

E. 化学組成分析（オプション）

亜鉛コーティングが純度基準を満たしていることを確認するために、亜鉛めっき浴またはコーティングサンプルの化学分析が実施される場合があります。

試験方法：原子吸光分光法（AAS）または蛍光X線分析（XRF）を使用して、亜鉛含有量（溶融亜鉛めっきの場合、通常≥98％の純亜鉛）を測定し、コーティング品質を低下させる可能性のある不純物（鉛、鉄など）を検出します。

3. 試験規格と準拠

角鋼タワーの亜鉛めっき試験は、一貫性と信頼性を確保するために、業界固有の規格に準拠する必要があります。

ASTM規格：ASTM A123（溶融亜鉛めっき）、ASTM B117（塩水噴霧試験）、ASTM A817（送電塔用亜鉛めっき鋼）。

ISO規格：ISO 1461（亜鉛めっきコーティング）、ISO 9227（塩水噴霧試験）。

地域/業界固有の規格：通信または電力伝送タワーの場合、規制機関（電力インフラストラクチャの場合はIEEE、通信タワーの場合はITUなど）またはプロジェクト仕様によって追加の要件が設定される場合があります。

4. 設置後の試験

タワーが組み立てられ、設置された後、亜鉛めっきコーティングが輸送、吊り上げ、または組み立て中に損傷を受けていないことを確認するためにスポットチェックが実施されます。

重要な接合部（脚と基礎の接続部、梯子の取り付け部など）のコーティング厚さを再測定します。

鋼材基板を露出させた可能性のある引っかき傷、へこみ、または摩耗を検査します（損傷が軽微な場合は亜鉛リッチペイントでタッチアップします）。

ボルト穴と接続ポイント（摩耗の激しい部分）が適切なコーティング厚さを維持していることを確認します。

要約

角鋼タワーの亜鉛めっき試験は、厚さ、密着性、表面品質、耐食性に焦点を当てた包括的なプロセスです。厳格な規格に準拠し、工場および現場の両方で試験を実施することにより、亜鉛コーティングの完全性が保証され、タワーが過酷な環境条件に耐え、通信、電力伝送、その他のインフラストラクチャアプリケーションで長期的な信頼性を提供できるようになります。
