耐久性のあるワイヤタワー 高強度鋼筋ケーブルで構築され,高い細い構造のための解決策を提供します

JIAYAO CO., LTD.

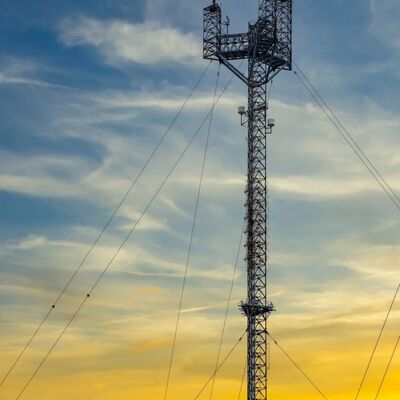

支持線塔（支持線塔とも呼ばれる）は、自立型タワーとは異なり、外部の支持線（高強度鋼ケーブル）に安定性を依存する、背が高く細い構造物です。この設計により、構造材料を少なくしてより高い高さを達成できるため、広範囲のカバレッジまたは高度が必要な用途に費用対効果の高い選択肢となります。

1.仕様

支持線塔の塔体とは何ですか？

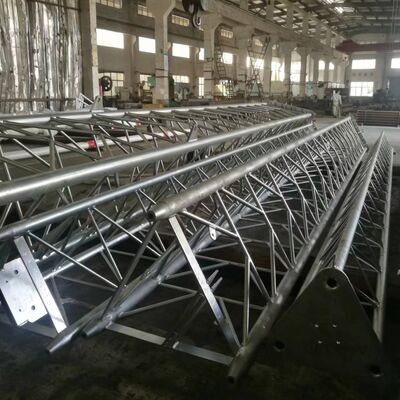

支持線塔（ガイワイヤマストタワー）の塔体は、アンテナ、センサー、その他の機器を支持する中央の細長い荷重支持構造であり、自立型の剛性ではなく、外部の支持線に側方安定性を依存しています。通常、チューブ状または格子状の鋼構造として構築され、自立型タワーよりも細く、テーパー状のデザイン（底部が広く、上部が狭い）を備えており、荷重分散と風圧抵抗を最適化します。塔体は、屋外環境での耐食性と長期耐久性を確保するために、亜鉛めっき構造用鋼（ASTM A36/S235JR規格準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、モジュラー設計により、放送、通信、気象監視などの用途に合わせて、30mから200mを超える高さまでカスタマイズ可能です。支持線塔にアンテナを取り付ける方法は？支持線塔へのアンテナの取り付けは、塔の設計と業界標準に沿った、構造化された安全準拠のプロセスに従います。

設置前の準備

：アンテナの重量（ハードウェアおよび関連ケーブルを含む）を支持できることを確認するために、塔の耐荷重能力を確認します。塔体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全規制（例：雷保護のためのIEC 62305）への準拠を確認します。

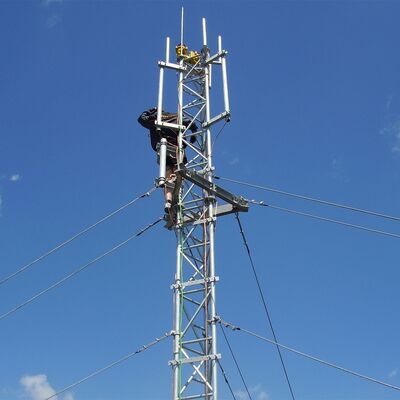

1. アンテナマウントの設置：塔体の所定の位置にあらかじめ指定されたアンテナマウント（塔の統合付属品）を取り付けます。これらのマウントは通常、塔の亜鉛めっき鋼構造と互換性のある高強度ボルトを使用して固定され、風力や振動に耐えるしっかりした接続を保証します。
2. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせます。
3. アンテナの固定：あらかじめ取り付けられたマウントに互換性のあるハードウェアを使用してアンテナを固定し、ボルトを指定されたトルクで締め付けて、動きを防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与える可能性のあるぐらつきがないことを確認します。
4. ケーブルの配線と統合：信号ケーブルまたはフィーダーを塔の統合ケーブルトレイに通して、環境ダメージから保護します。ケーブルをアンテナに接続し、接続ポイントで適切な絶縁と防水を確保しながら、地上機器まで配線します。

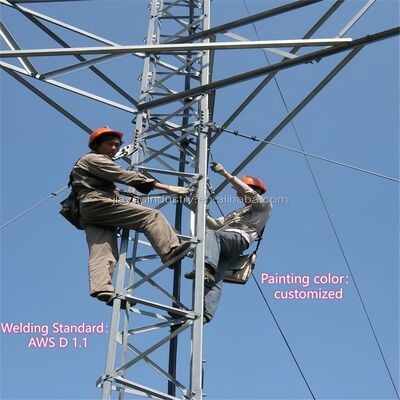

5. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、確実な取り付けを確認します。アンテナの送受信をテストして機能を確認し、プロセス全体ですべての安全プロトコル（例：作業員の落下防止）が遵守されていることを確認します。
6. 支持線塔のアンチクライミングデバイスとは何ですか？支持線塔のアンチクライミングデバイスは、不正アクセスを防ぎ、落下リスクを軽減するために塔体に設置される特殊な安全コンポーネントです。一般的な設計には以下が含まれます。

アンチクライムカラー/スカート

：塔の基部近く（通常、地面から2～3m上）に取り付けられた円形または円錐形の鋼製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。

• スパイク付きまたはギザギザの抑止具：下部の塔部材またははしごに取り付けられた非致死的で尖った鋼製アタッチメントで、不正な登攀を抑止します。
• 施錠されたアクセス：塔に地上アクセスパネルまたははしごの入り口がある場合、施錠されたゲートにより、認定された担当者のみがアクセスできます。
• これらのデバイスは、耐食性材料（例：塔体と一致する亜鉛めっき鋼）から製造されており、屋外条件に耐えます。主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を向上させることであり、地域の建築安全規制および塔運用者の責任軽減に準拠しています。支持線と支持線塔を接続する方法は？

支持線と支持線塔の接続は、風や地震力に対してワイヤーが塔を効果的に安定させることができるように、安全で荷重支持プロセスを伴います。

準備

：耐久性のために亜鉛またはポリマーコーティングが施された高張力鋼ケーブル（ASTM A475準拠）で作られた支持線を選択します。塔の設計で指定されているように、塔体には20～30m間隔であらかじめ製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。

1. 取り付けハードウェアの設置：高強度ボルト（塔の亜鉛めっき鋼構造と互換性のある）を使用して、塔の所定の取り付けポイントに頑丈な支持線ブラケットまたはシャックルを取り付けます。これらのブラケットは、塔体にわたって張力を均等に分散するように設計されています。
2. ワイヤーの終端処理：各支持線の端を固定するために、専門の終端処理継手（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
3. 接続ハードウェアの組み立て：終端処理された支持線の端をシャックルまたはピンを使用して塔のブラケットに接続し、たるみのないしっかりしたフィット感を確保します。張力調整ツール（例：ターンバックルまたはカムアロング）を使用して、ワイヤーの張力を設計仕様に調整します。これは塔の横方向の力をバランスさせるために重要です。
4. 検証：接続が塔のテーパー構造に沿って整列しており、ワイヤーが均一に張力調整されていること（塔体にストレスを与える過度の締め付けを避ける）を確認します。ハードウェアと終端処理継手が耐食性であり、塔の安全基準に準拠していることを確認します。
5. 支持線と支持線アンカーボルトを接続する方法は？支持線と支持線アンカーボルト（グラウンドアンカー）の接続は、ワイヤーの張力を地面に伝達し、塔の安定性を確保するための重要なステップです。

アンカーの準備

：グラウンドアンカー（張力荷重用に設計された頑丈なコンクリートまたは鋼製アンカー）が、支持線に対して45～60°の角度で地面に適切に設置されていることを確認します。アンカーは（コンクリートの場合）完全に硬化し、引き抜き力に耐えるようにしっかりと埋め込まれている必要があります。

1. アンカーボルトの露出：アンカーの上部ボルト（支持線アンカーボルト）が地面から突き出ており、接続ハードウェアに対応するようにねじ山が切られていることを確認します。ボルトは、支持線の張力に耐えるために高張力鋼で作られている必要があります。
2. ワイヤーの終端処理：支持線接続に使用したものと同じ高強度継手（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、支持線の自由端を終端処理し、しっかりした荷重支持端を確保します。
3. 接続ハードウェアの組み立て：ターンバックル（張力調整用）とシャックルを終端処理された支持線に取り付けます。ターンバックルはナットまたはワッシャーを介して支持線アンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
4. 張力調整と固定：ターンバックルを使用して、支持線を所定の仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットで固定して、時間の経過による緩みを防ぎます。
5. 最終チェック：接続がしっかりしており、アンカーに動きの兆候がなく、支持線が正しい45～60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端の腐食を検査し、IEC 62305および地域の安全規制への準拠を確認します。
6. 詳細はこちらをクリックしてください!!!!!!2.

梱包と出荷

5.当社のサービス

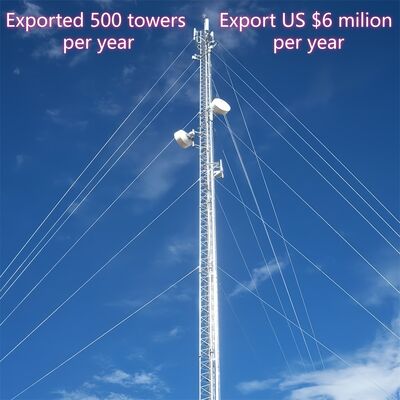

JIAYAO CO., LTD.は、ISO9001の承認を受けたプロの通信塔メーカーです。当社は、お客様に最も最適化されたソリューションと最高の通信塔を提供することに尽力しています。多くの製品が米国、ヨーロッパ、その他の55の異なる国に輸出されています。

角度鋼塔、チューブ鋼塔、モノポール塔、パインツリー塔、支持線塔、監視塔の設計と製造を専門としています。当社の部門には、設計、研究開発、検査、実験室、品質管理、亜鉛めっき、鋼塔部門が含まれます。当社の原材料は、HBISグループ、宝武鋼グループ、首鋼グループなどの中国の有名な製鋼所から調達しています。

6.FAO
1.塔の構造は一体型ですか？
