多様なエンジニアリング要件を満たすために、軟鋼および高張力鋼のオプションで設計された鋼製支線タワー

JIAYAO CO., LTD.

1.仕様

ワイヤーロープ支持塔の塔体とは何ですか？

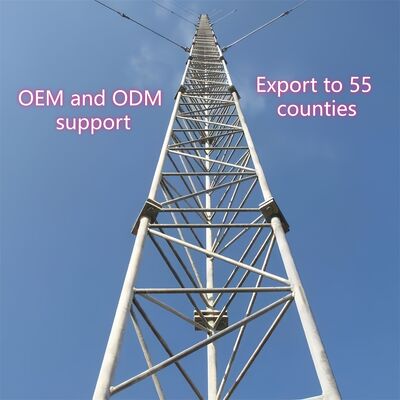

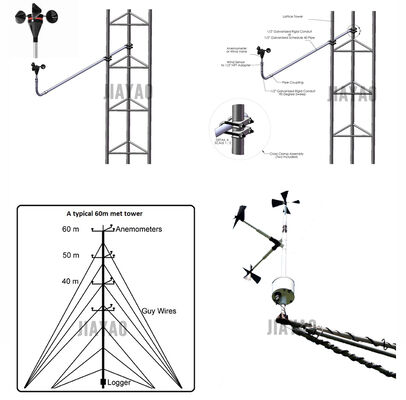

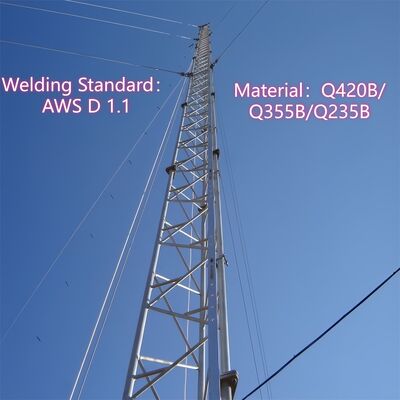

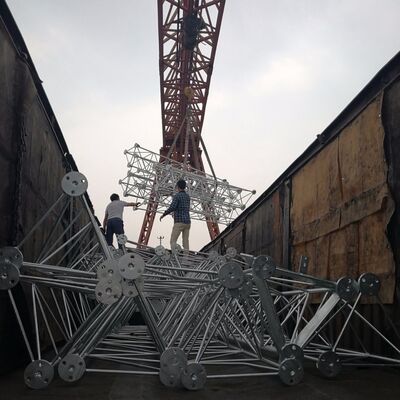

ワイヤーロープ支持塔（ガイマスト塔）の塔体は、外部のワイヤーロープに依存して横方向の安定性を確保する（自立剛性ではなく）アンテナ、センサー、その他の機器を支持する中央のスレンダーな荷重支持構造です。通常、チューブ状またはラチス鋼フレームワークとして構築され、自立型タワーよりも細く、荷重分散と風抵抗を最適化するためにテーパー設計（基部は広く、頂部は狭い）が特徴です。塔体は、耐食性と屋外環境での長期的な耐久性を確保するために、亜鉛めっき構造用鋼（ASTM A36/S235JR規格に準拠）から製造されています。クライミングラダー、アンテナマウント、ケーブルトレイなどの主要な付属品の取り付けベースとして機能し、そのモジュラー設計により、放送、通信、気象監視などの用途に合わせて、30mから200mを超える高さのカスタマイズが可能です。

ワイヤーロープ支持塔にアンテナを取り付ける方法は？

ワイヤーロープ支持塔へのアンテナの取り付けは、塔の設計と業界標準に沿った、構造化された安全規制に準拠したプロセスに従います。

1. 設置前準備：アンテナの重量（ハードウェアと関連ケーブルを含む）を支持できることを確認するために、塔の耐荷重能力を確認します。塔体に腐食、構造的損傷、または緩んだ接続がないか検査し、地域の安全コード（例：雷保護のためのIEC 62305）への準拠を確認します。
2. アンテナマウントの設置：塔体の所定のポイントに専用のアンテナマウント（塔の統合付属品）を取り付けます。これらのマウントは通常、塔の亜鉛めっき鋼構造と互換性のある高強度ボルトを使用して固定され、風力と振動に耐えるしっかりした接続を保証します。
3. アンテナの吊り上げと位置決め：クレーンまたは特殊な吊り上げ装置を使用して、アンテナを目標の高さ（最適な信号カバレッジのために戦略的に選択された）まで吊り上げます。レーザーツールまたはアライメントメーターを使用して精度を確保し、アンテナを意図した送受信方向に合わせて位置合わせします。
4. アンテナの固定：互換性のあるハードウェアを使用して、アンテナを事前に取り付けられたマウントに固定し、ボルトを指定されたトルクで締め付けて、移動を防ぎます。アンテナが水平で安定しており、性能や構造的完全性に影響を与えるようなぐらつきがないことを確認します。
5. ケーブル配線と統合：環境ダメージから保護するために、塔の統合ケーブルトレイを通して信号ケーブルまたはフィーダーを配線します。ケーブルをアンテナに接続し、接続ポイントでの適切な絶縁と防水を確保しながら、地上機器まで配線します。

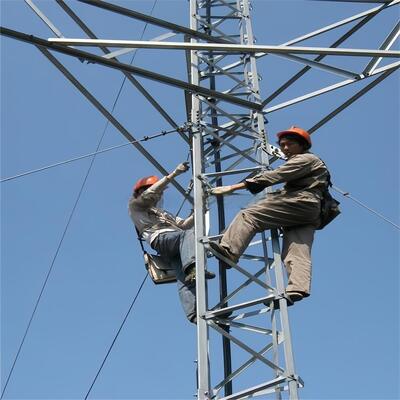

6. 最終検査：アンテナ、マウント、ケーブルを目視で確認し、安全な設置を確認します。アンテナの信号送受信をテストして機能を確認し、すべての安全プロトコル（例：作業員の墜落防止）がプロセス全体で遵守されていることを確認します。

ワイヤーロープ支持塔のアンチクライミングデバイスとは何ですか？

ワイヤーロープ支持塔のアンチクライミングデバイスは、不正アクセスを防ぎ、墜落リスクを低減するために塔体に設置される特殊な安全部品です。一般的な設計には以下が含まれます。

• アンチクライムカラー/スカート：塔の基部近く（通常は地面から2～3m上）に取り付けられた円形または円錐形の鋼鉄製バリアで、手掛かりや足掛かりをなくすことで登攀を阻止します。
• スパイク付きまたはギザギザの抑止具：下部の塔体セクションまたは梯子に取り付けられた非致死的で尖った鋼鉄製のアタッチメントで、不正な登攀を抑止します。
• 施錠アクセス：塔に地上アクセスパネルまたは梯子エントリーポイントが装備されている場合、施錠されたゲートは認定された担当者のみにアクセスを制限します。

これらのデバイスは、耐食性材料（例：塔体と一致する亜鉛めっき鋼）で作られており、屋外条件に耐えます。その主な目的は、訓練を受けていない個人による偶発的または意図的な登攀を防ぐことで安全性を高めることであり、地域の建築安全コードおよび塔運用者の責任軽減に準拠しています。

ワイヤーロープとワイヤーロープ支持塔を接続する方法

ワイヤーロープ支持塔へのワイヤーロープの接続は、ワイヤーが風や地震力に対して塔を効果的に安定させることができるように、安全で荷重支持プロセスを含みます。

1. 準備：耐久性のために亜鉛またはポリマーコーティングが施された高張力鋼ケーブル（ASTM A475に準拠）で作られたワイヤーロープを選択します。塔の設計で指定された間隔（20～30m）で、塔体に事前に製造された取り付けポイント（例：ラグ、ブラケット、またはクロスアーム）があることを確認します。
2. 取り付け金具の設置：塔の所定の取り付けポイントに、高強度ボルト（塔の亜鉛めっき鋼構造と互換性がある）を使用して、頑丈なワイヤーロープブラケットまたはシャックルを取り付けます。これらのブラケットは、塔体全体に張力を均等に分散するように設計されています。
3. ワイヤーの終端処理：各ワイヤーロープの端を固定するために、専門の終端処理金具（例：スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用します。スウェージスリーブはワイヤーに圧着されて永久的で高強度の接続を形成し、ケーブルクランプは調整可能な張力を提供します。
4. 接続と張力調整：終端処理されたワイヤーロープの端をシャックルまたはピンを使用して塔のブラケットに接続し、たるみのないしっかりしたフィット感を確保します。張力調整ツール（例：ターンバックルまたはカムアロング）を使用して、ワイヤーの張力を設計仕様に調整します。これは塔の横方向の力をバランスさせるために重要です。
5. 検証：接続が塔のテーパー構造に沿って整列しており、ワイヤーが均一に張力調整されていること（塔体にストレスを与える過度の締め付けを避ける）を確認します。ハードウェアと終端処理金具が耐食性であり、塔の安全基準に準拠していることを確認します。

ワイヤーロープとワイヤーロープアンカーボルトを接続する方法

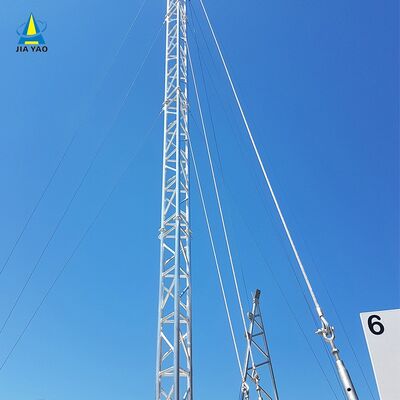

ワイヤーロープ支持塔の安定性を確保するために、ワイヤーロープの張力を地面に伝達する重要なステップは、ワイヤーロープとワイヤーロープアンカーボルト（グラウンドアンカー）を接続することです。

1. アンカーの準備：グラウンドアンカー（張力荷重用に設計された頑丈なコンクリートまたは鋼鉄製アンカー）が、ワイヤーロープに対して45～60°の角度で地面に適切に設置されていることを確認します。アンカーは（コンクリートの場合）完全に硬化し、引き抜き力に耐えるようにしっかりと埋め込まれている必要があります。
2. アンカーボルトの露出：アンカーの上部ボルト（ワイヤーロープアンカーボルト）が地面から突き出ており、接続金具に対応するようにねじ山が切られていることを確認します。ボルトはワイヤーロープの張力に耐えるために高強度鋼で作られている必要があります。
3. ワイヤーの終端処理：塔の接続に使用したものと同じ高強度金具（スウェージスリーブ、ケーブルクランプ、またはシンブル）を使用して、ワイヤーロープの自由端を終端処理し、安全で荷重支持の端を確保します。
4. 接続金具の組み立て：ターンバックル（張力調整用）とシャックルを終端処理されたワイヤーロープに取り付けます。ターンバックルはナットまたはワッシャーを介してワイヤーロープアンカーボルトに接続され、ワイヤーの張力の微調整を可能にします。
5. 張力調整と固定：ターンバックルを使用してワイヤーロープを必要な仕様に張力調整し、アンカーを引き抜くことなく横方向の力に抵抗するようにします。張力調整後、ターンバックルをコッターピンまたはロックナットでロックして、時間の経過による緩みを防ぎます。
6. 最終チェック：接続が安全であり、アンカーに動きの兆候がなく、ワイヤーロープが正しい45～60°の角度で整列していることを確認します。ボルト、ハードウェア、ワイヤー終端処理の腐食を検査し、IEC 62305および地域の安全コードへの準拠を確認します。
