商品の詳細:
|
| 標準: | ANSI/TIA-222-G-2005 | 亜鉛めっきの標準: | ASTM A123/ISO 1461 |
|---|---|---|---|

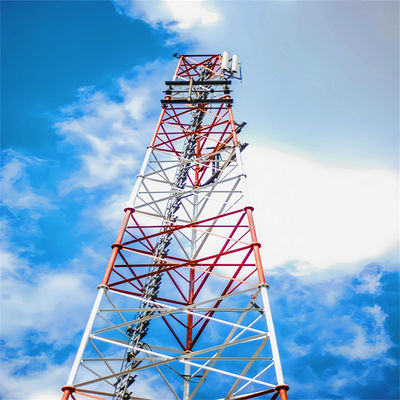

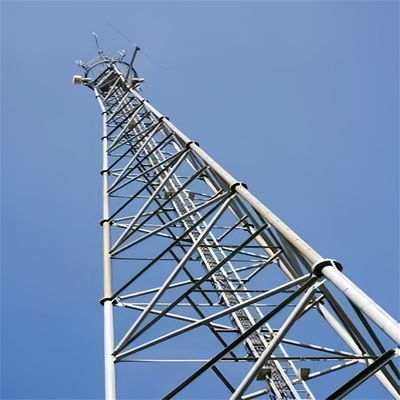

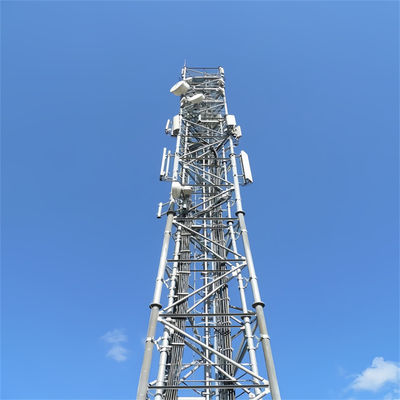

| 証明書: | ISO9001:2008 COC | 名前: | 3本足のチューブパイプ 管状自立鋼 ホットディップガルバン化 通信 通信 セルタワー |
| 構造: | 三角 | 材料: | 鉄鋼 |
| 高さ: | 5-100M,またはカスタマイズ | 風速: | 30-150KM/H |
| 一生: | 20年以上 | ガルバン化: | 熱浸し,電熱した |
| 適用する: | 電気通信 | 設置: | ストロング |
| ハイライト: | 45m 3脚塔,50m 3脚の管状鉄塔,65m 3脚の塔 |
||
JIAYAO CO., LTD
製品説明
テクニカルデータ
| デザイン | ||
| 1設計コード | TIA/EIA-222-G/F | |
| 構造鋼 | ||
| 2. グレード | 軽鋼 | 高張力鋼 |
| GB/T 700:Q235B,Q235C,Q235D | GB/T1591:Q345B,Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025:S235JR,S235J0,S235J2 | EN10025:S355JR,S355J0,S355J2 | |
| 3設計風速 | 250 km/hまで | |
| 4. 許容される傾き | 0.5~1.0度 @ 動作速度 | |
| 5張力強度 (Mpa) | 360~510 | 470~630 |
| 6性能強度 (t≤16mm) (Mpa) | 355 | 235 |
| 7伸縮 (%) | 20 | 24 |
| 8衝撃強度KV (J) | 27 ((20°C) ---Q235B ((S235JR) | 27 ((20°C) ---Q345B ((S355JR) |
| 27 (°C) ---Q235C (°S235J0) | 27 (°C) ---Q345C (°S355J0) | |
| 27 (−20°C) ---Q235D (−S235J2) | 27 (−20°C) ---Q345D (−S355J2) | |
| ボルトとナッツ | ||
| 9. グレード | クラス486 について88 について8 | |
| 10メカニカルプロパティに関する基準 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナッツ | ISO 898-2 | |
| 10.3 洗濯機 | ISO 6507-1 | |
| 11尺寸に関する基準 | ||
| 11.1 ボルト | DIN7990,DIN931,DIN933 | |
| 11.2 ナッツ | ISO4032,ISO4034 | |
| 11.3 洗濯機 | DIN7989,DIN127B,ISO7091 | |
| 溶接 | ||
| 12方法 | CO2シールドアーチ・ウェルディング&潜水アーチ・ウェルディング ((SAW)) | |
| 13スタンダード | AWS D1 について1 | |
| 標識 | ||
| 14. 部品のマークの方法 | 液圧プレス スタンプ | |
| ガルバン化 | ||
| 15鋼材プロフィールのガルバニゼーション規格 | ISO 1461またはASTM A123 | |
| 16螺栓とナッツのガルバニゼーション規格 | ISO 1461またはASTM A153 | |
| テスト | ||
| 17工場試験 | ストレンジルテスト,エレメント分析,シャーピーテスト (衝撃テスト),コールドブーイング, 試行錯誤 試行錯誤 |
|
3本足の管状の鉄塔の構造は?
3本足の管状の鋼鉄塔に MW皿を設置するには?
3本足の管状の鉄塔の 主な構造?
1. 鉄管塔の設計構造はシンプルで,アンテナの負荷を効果的に分配することができます.塔の負荷容量も向上します 塔の負荷容量も向上します
2鉄管塔のコストは比較的低く,強気などの自然災害に耐えることができます.嵐や雨に耐える 耐久性があり
1鉄管塔の構造は精巧で,それは非常に設置コストと時間コストを節約します
2. 鉄管塔は,特にアプリケーションに適した,比較的簡単に組み立て,取り除くことができます頻繁にアンテナや設備やケーブルを交換する必要があります
1鋼管塔の表面は滑らかで,清掃が容易で,難易さを減らすことができます.
