商品の詳細:
|
| 標準: | ANSI/TIA-222-G-2005 | 材料: | 角鋼Q235B Q345B Q420 |
|---|---|---|---|
| 証明: | ISO9001:2008 SGS COC | 振動規格: | ASTM A123/ISO 1461 |

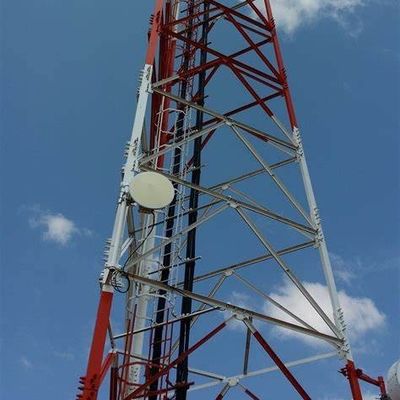

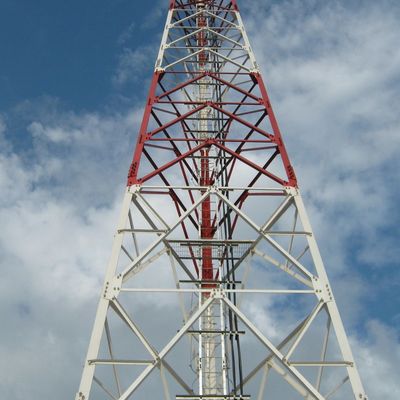

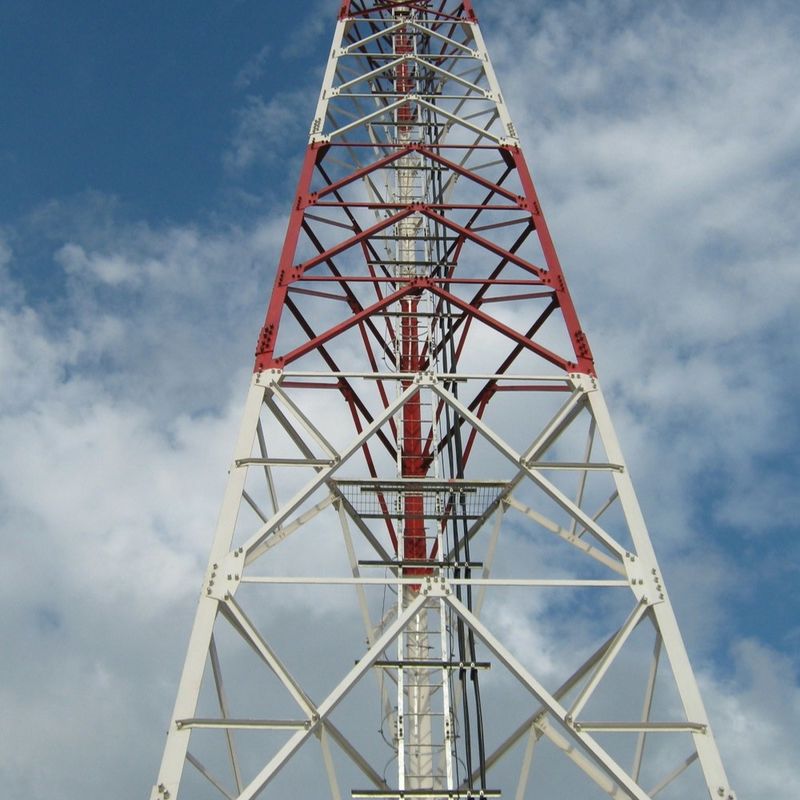

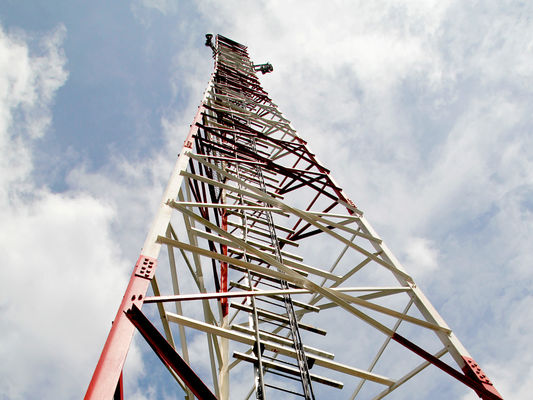

| ナット及びボルト: | グレード 8.8/6.8/48 | 製品名: | 45メートル角鋼格子自立通信塔 |
| 高さ: | 5～200m | 風速: | 40m/s |
| 構造: | 3 つ の 支え の 足 | 一生: | 20年以上 |
| ハイライト: | 管状の鉄塔 40m,鉄管塔 40m/s,テレコムチューブルアンテナ塔 |
||
| デザイン | ||
| 1設計コード | TIA/EIA-222-G/F | |
| 構造鋼 | ||
| 2. グレード | 軽鋼 | 高張力鋼 |
| GB/T 700:Q235B,Q235C,Q235D | GB/T1591:Q345B,Q345C,Q3455D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025:S235JR,S235J0,S235J2 | EN10025:S355JR,S355J0,S355J2 | |
| 3設計風速 | 250 km/hまで | |
| 4. 許容される傾き | 0.5~1.0度 @ 動作速度 | |
| 5張力強度 (Mpa) | 360~510 | 470~630 |
| 6性能強度 (t≤16mm) (Mpa) | 235 | 355 |
| 7伸縮 (%) | 20 | 24 |
| 8衝撃強度KV (J) | 27 ((20°C) ---Q235B ((S235JR) | 27 ((20°C) ---Q345B ((S355JR) |
| 27 (°C) ---Q235C (°S235J0) | 27 (°C) ---Q345C (°S355J0) | |
| 27 (−20°C) ---Q235D (−S235J2) | 27 (−20°C) ---Q345D (−S355J2) | |
| ボルトとナッツ | ||
| 9. グレード | クラス486 について88 について8 | |
| 10メカニカルプロパティに関する基準 | ||
| 10.1 ボルト | ISO 898-1 | |
| 10.2 ナッツ | ISO 898-2 | |
| 10.3 洗濯機 | ISO 6507-1 | |
| 11尺寸に関する基準 | ||
| 11.1 ボルト | DIN7990,DIN931,DIN933 | |
| 11.2 ナッツ | ISO4032,ISO4034 | |
| 11.3 洗濯機 | DIN7989,DIN127B,ISO7091 | |
| 溶接 | ||
| 12方法 | CO2シールドアーチ・ウェルディング&潜水アーチ・ウェルディング ((SAW)) | |
| 13スタンダード | AWS D1 について1 | |
| ガルバン化 | ||
| 14鋼材プロフィールのガルバニゼーション規格 | ISO 1461またはASTM A123 | |
| 15螺栓とナッツのガルバニゼーション規格 | ISO 1461またはASTM A153 | |
3本足の角型鉄塔の体とは?
3本足の角型鉄塔の足とは?
3本足の角型鉄塔の梯子とケーブルトレイとは?
3本足の角型鉄塔を設置するには?
カスタマイズされた製品タイプと利点
モノポールの塔は,一般的に使用されているタイプで,美しい外観があり, 9~18平方メートルの小さな面積をカバーし,コスト効率が高く,ほとんどの建設で採用されています.塔体より合理的なセクションを採用高強度ボルトまたは重複 (滑り接続) により接続される. 容易な設置の特徴があり,様々な複雑なフィールドサイトに適応することができます.
